3. Ungültiger Wert innerhalb einer Periode

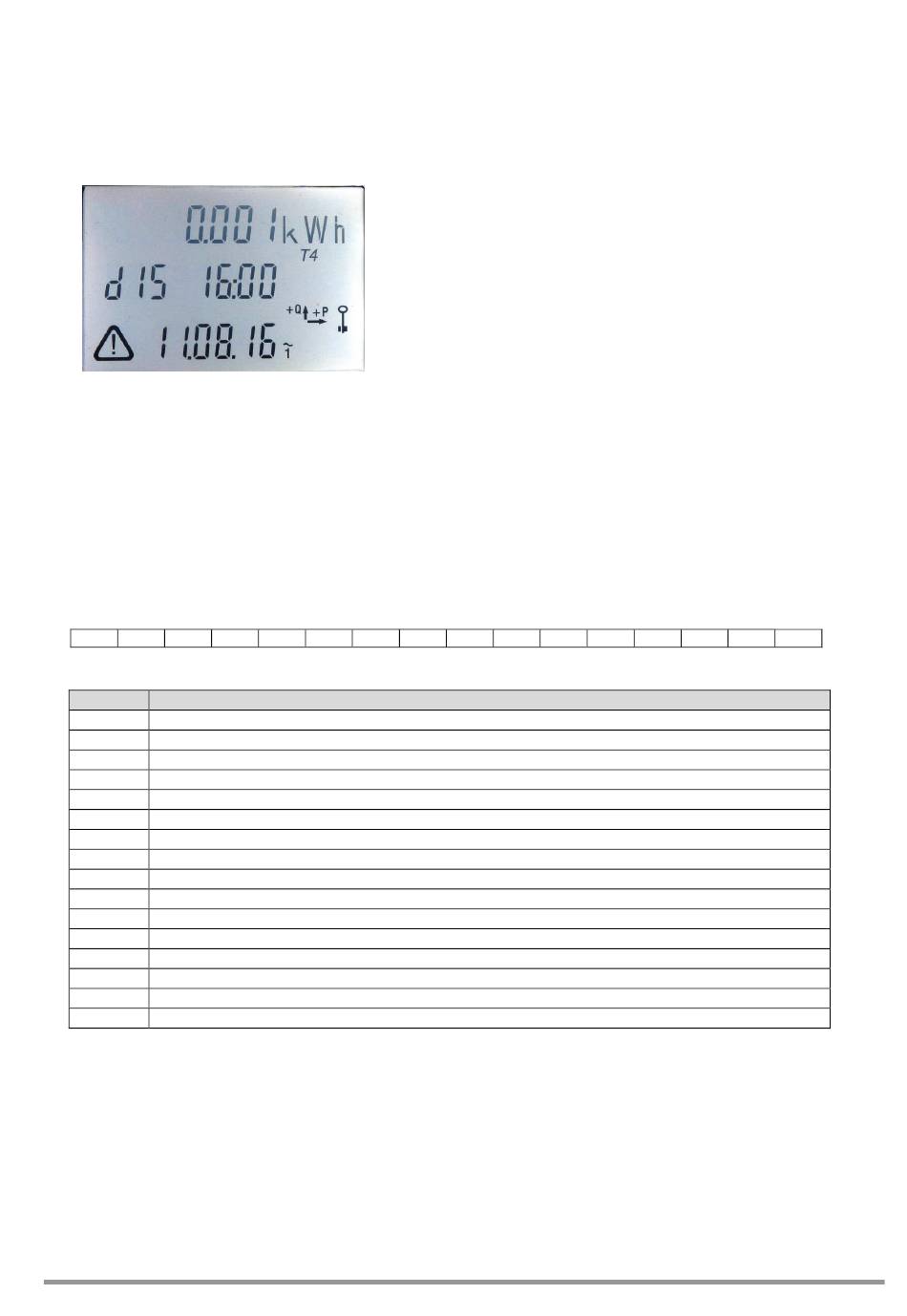

Beispiel: Hier wurde während einer Periode vom aktuellen Tarif T1 auf Tarif T4 gewechselt.
Gekennzeichnet wird ein Tarifwechsel während einer Periode durch das Symbol unten links in der Ecke.
Abb. 2: Ungültiger Wert durch Tarifwechsel
Auftretende Ereignisse während einer Periode werden registriert und durch ein Warnsymbol signalisiert.
In zwei Statusworten werden Ereignisse im Zählerstandsgang-Speicher festgehalten, welche letztlich zu
einer entsprechenden Anzeige im Display führen.
Zählerstandsgang-Status 1
Dieses Bitfeld kennzeichnet, welche Ereignisse während der Registrierperiode auftraten:
MSB
15 14 13 12
Bit Beschreibung
0 Strom 1 hat den Maximalwert überschritten
1 Strom 2 hat den Maximalwert überschritten
2 Strom 3 hat den Maximalwert überschritten
3 Maximalwert von U1 überschritten
4 Maximalwert von U2 überschritten
5 Maximalwert von U3 überschritten
6 Keine Frequenzsynchronisation möglich
7 Frequenz zu niedrig
8 Frequenz zu hoch
9 Phasenfolge verkehrt
10 Phasenfolge unbekannt
11 Gerät ist nicht kalibriert
12 Fehler Analog: DC-Offset zu groß
13 Fehler Energie: Energiestand defekt
14 Fehler der internen Kommunikation
15 Der Energiewert wurde aus zyklischen Sicherungen rekonstruiert.
Zählerstandsgang-Status 1 Bits 0...15 kommen aus dem Betriebslogbuch von aufgetretenen Ereignissen
während des Zählerstandsgang-Intervalls.
GMC-I Messtechnik GmbH
11 10 9 8 7 6 5 4
LSB
3 2 1 0
