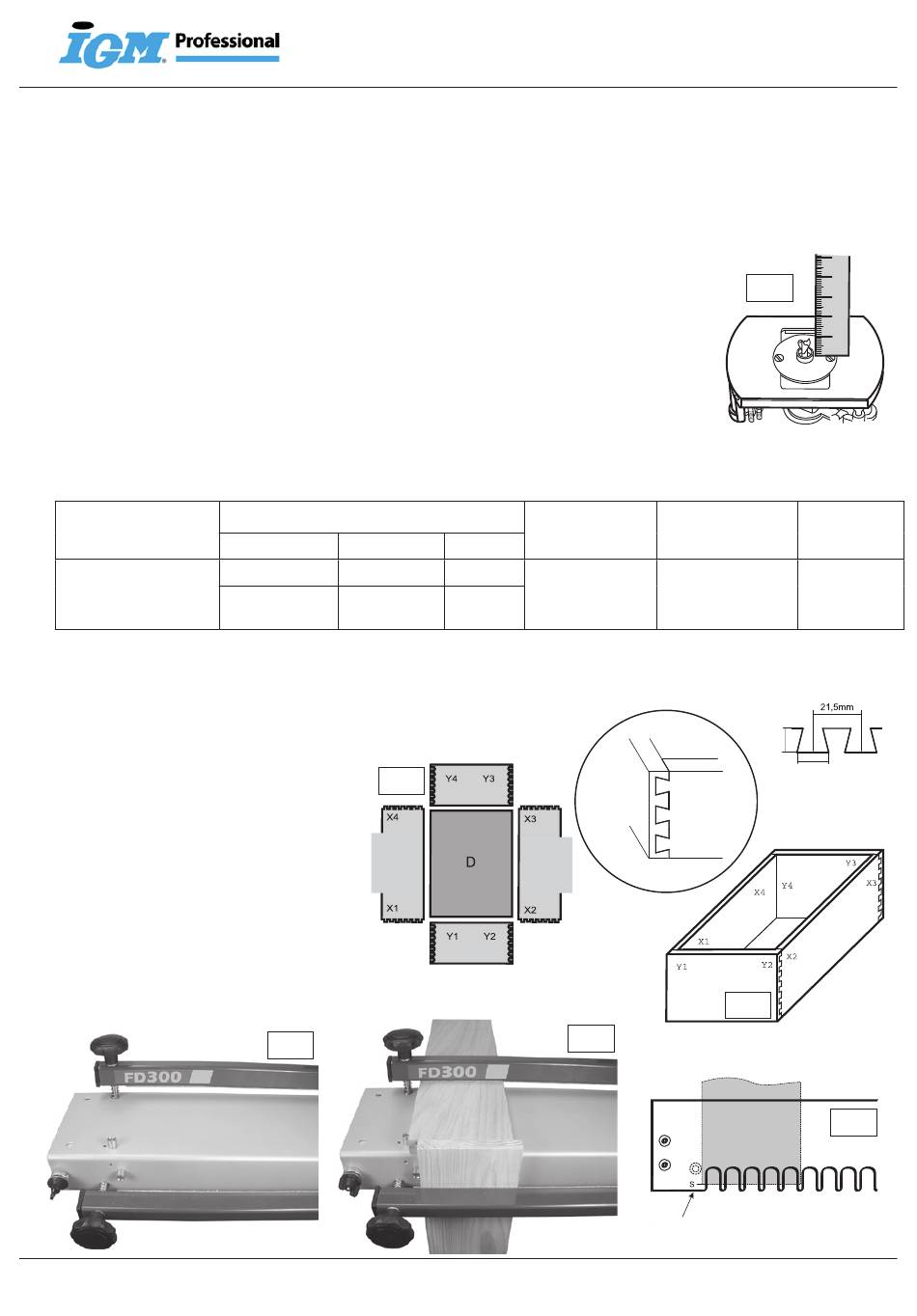

IGM Professional FD300 Gebrauchsanweisung Seite 43

S-BASE spresňuje vycentrovanie medzi stopkovou frézou a kopírovacím krúžkom. Tým dosiahnete
omnoho presnejší spoj. Preto odporúčame použiť tieto redukčné dosky vždy, ak sa nedá namontovať
kopírovací krúžok do Vašej hornej frézky priamo.
Postup pre upnutie a vycentrovanie kopírovacieho krúžku nájdete v návodu k obsluhe S-BASE.
1) Vždy odpojte hornú frézku zo zásuvky el. prúdu pred nastavovaním alebo výmenou nástroja.
2) Vložte kopírovací krúžok na frézku. Priemer krúžku je rôzny podľa typu spoja.
Sledujte tabuľku v príslušnej časti návodu k obsluhe.
3) Zíďte frézkou maximálne na spodný doraz tak aby sa klieština takmer dotýkala
kopírovacieho krúžku.
4) Vložte stopkovú frézu do klieštiny frézky a utiahnite.
5) Nastavte pracovnú hĺbku stopkovej frézy na frézke ako ukazuje Obrázok 18
podľa tabuľky u príslušného typu spoja.
ŠABLONA pre 12,7mm (1/2") POLOKRYTÝ RYBINOVÝ SPOJ
Použitie so štandardnou šablónou . Oba dielce sú frézované naraz.
Popis spoja
12,7mm (1/2")
Polokrytý rybinový
FD300 & 600
Príprava materiálu
Je veľmi dôležité si pripraviť a naplánovať Vašu prácu pred začatím frézovania. Zariadením FD300 & 600
zhotovíte obe dve strany cinkového spoja naraz.
Vždy si označte jednotlivé diely zásuvky ako je ukázané na obrázku 19
PREDNÁ/ZADNÁ/PRAVÁ/ĽAVÁ .
DNO_ SPODNÁ ČASŤ
X1_ĽAVÝ DIEL
Y1_PREDNÝ DIEL
X2_PRAVÝ DIEL
Y2_ PREDNÝ DIEL
X3_ PRAVÝ DIEL
Y3_ZADNÝ DIEL
X4_ ĽAVÝ DIEL
Y4_ZADNÝ DIEL
Diely X vkladajte pod čelný prítlak a diely Y pod horný prítlak. Párne čísla
dielcov k dorazom na ľavej strane , nepárne čísla dielcov k dorazom na pravej
strane.
www.igm.sk
www.igmtools.com
Informácie o dorazoch
Priemer Farba
Ø 10mm strieborná
Ø 10mm strieborná
19
ĽAVÁ
vnútorná
strana
21
Ø Kopírovacieho
krúžku
Pozícia
U1
15,8mm 5/8"
F1
Zadná
PRAVÁ
vnútorná
strana
Predná
22
- SK 4 -
Návod k obluze CZ
Návod k obsluhe SK
18
Obrázky 19-26
Stopková fréza
Ø ½" x ½"
13,5mm
Ø 12,7 x 12,7mm
x 14°
9,5mm
3/8"
12,7mm
1/2"
12,7mm
1/2"
20
Pomyslná osa S
Rezná
hĺbka
17/32"
23
