Die Regler der Serie MPR sind mikroprozessorgesteuerte Blindleistungsregler die ständig die Phasenver-
schiebung zwischen Spannungs- und Stromnulldurchgang messen. In Abhängigkeit der Phasenverschie-
bung (cos phi) werden automatisch Kondensatorstufen zu- bzw. abgeschaltet um den erforderlichen Leis-
tungsfaktor aufrecht zu erhalten. Die Regler der Reihe MPR sind mit einem speziellen elektrischem Filter
ausgerüstet welches die Messgenauigkeit auch bei vorhandensein von Oberwellen garantiert. Der Mikropro-
zessor steuert und überwacht zentral alle Einstellungen und Parameter.
Einbau und Befestigung
Der Regler wird vorzugsweise in einen Ausschnitt (138x138 mm) in einem senkrechten Paneel (z.B. Schalt-
schranktüre) mit den beigepackten Montageschrauben eingebaut. Das Gehäuse besteht aus einem selbst-
verlöschenden Kunststoff.
Elektrische Anschlüsse
Der elektrische Anschluß erfolgt über die Steckerleiste an der Rückseite des Reglers. Die externe Anschluß-
belegung ist in der folgenden Zeichnung dargestellt.
Wichtig: Der Stromwandler muß in der Phase L1 liegen und sowohl den Laststrom als auch den Kondensa-
torstrom erfassen. Der Abgriff für den Spannungspfand muß über L2-L3 erfolgen. Sollte es unmöglich sein,
den Stromwandler in der Phase L1 zu montieren, so ist eine drehsinnrichtige Auskreuzung möglich! (z.B:
Wandler auf L2, Spannungsabgriff L3-L1 oder Wandler auf L3, Spannungsabgriff L1-L2). Andernfalls ist die
Funktion der Messung nicht gewährleistet!
____________________________________________________________________________________________________________
TIRAN TRADING Ges.m.b.H. – A – 8430 Leibnitz – Fettingergasse 9 - Tel. +43(0)3452/73668 Fax: +43(0)3452/73669
Bedienungsanleitung für Regler MPR 8
Elektronischer Blindleistungsregler MPR
BEDIENUNGSANLEITUNG
Power Factor Regulator
Φ V
cos
A
°C
1 2 3 4 5 6
Select
C/K
PF
Prog.
made in Italy

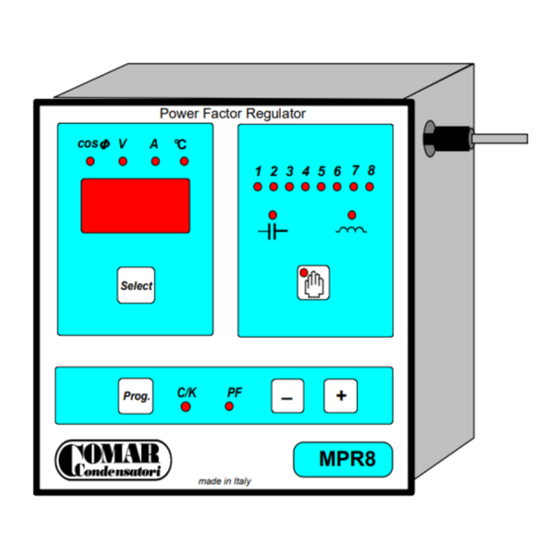

MPR 8 Frontansicht
Hauptmerkmale
Einbau und Anschluß
Rev. 03/01
MPR8.DOC
7 8
_
+
MPR8
Temperature
Temperatur-
Sensor
sensor
eingesch. Stufen
Led's bank
IND/CAP Led's
AUTO / HAND
AUTO / MAN
Wahlschalter
selector
c/k und cos-phi
C/K and PF
Einstellung
setting
Seite 1 von 5
Werbung
Inhaltszusammenfassung für Comar Condensatori MPR serie
- Seite 1 Elektronischer Blindleistungsregler MPR BEDIENUNGSANLEITUNG Temperature Temperatur- Sensor sensor Power Factor Regulator Φ V °C Digitalanzeige 1 2 3 4 5 6 Digital display eingesch. Stufen Led's bank IND/CAP Led's Select AUTO / HAND Wahlschalter Display select AUTO / MAN Wahlschalter selector Prog.
- Seite 2 Stromwandler • Verwenden Sie einen Stromwandler mit 5 A Sekundärstrom und entsprechendem Primärstrom gemäß dem höchstmöglichen Strom der Verbraucher (ohne Kompensation). Es sollte sichergestellt sein, daß der Sekundärstrom im Bereich zwischen 0,5 und 5 A liegt um eine einwandfreie Regelfunktion zu gewährleis- ten.
- Seite 3 Betriebsarten Es kann Automatischer Betrieb oder Handbetrieb gewählt werden. Wenn der Regler an Spannung gelegt wird, ist automatischer Betrieb voreingestellt. Durch Drücken der Taste kann auf Handbetrieb umge- stellt werden (rote LED an der Taste leuchtet). Automatikbetrieb _∩∩∩_ Das ist die normale Betriebsart. Der Regler schaltet Kondensatorstufen zu, wenn die rote LED leuchtet (Der Istwert ist niedriger als der Sollwert) bzw.
- Seite 4 Beispiel: eingestellter C/K Wert = d.02 eingestellter PF-Wert = 0,95 Der Regler wird Stufen zu- bzw. abschalten um einen cos-phi zwischen 0,93 und 0,97 zu halten (0,95 +/- 0,02) Speichern der Einstellungen Drücken Sie die Taste „PROG“ um die Einstellungen zu speichern. Digital-Display Mit dem Display ist es möglich, die Momentanwerte von Cos-Phi, Spannung, Strom und Temperatur (Temperatur nur bei MPR 8) abzufragen.
-
Seite 5: Fehlersuche - Störungsbehebung
Während eines Übertemperaturalarmes (>50°C) ist der Regler sowohl in der Automatik-Stellung als auch in der Hand-Stellung blockiert! Spannungsausfall Um gefährliche Überspannungen (z.B. durch auslaufende Motoren) bei Spannungsausfall zu verhin- dern, schaltet der Regler sofort alle Stufen aus. Bei Spannungswiederkehr beginnt der Regler auto- matisch wieder zu arbeiten.
