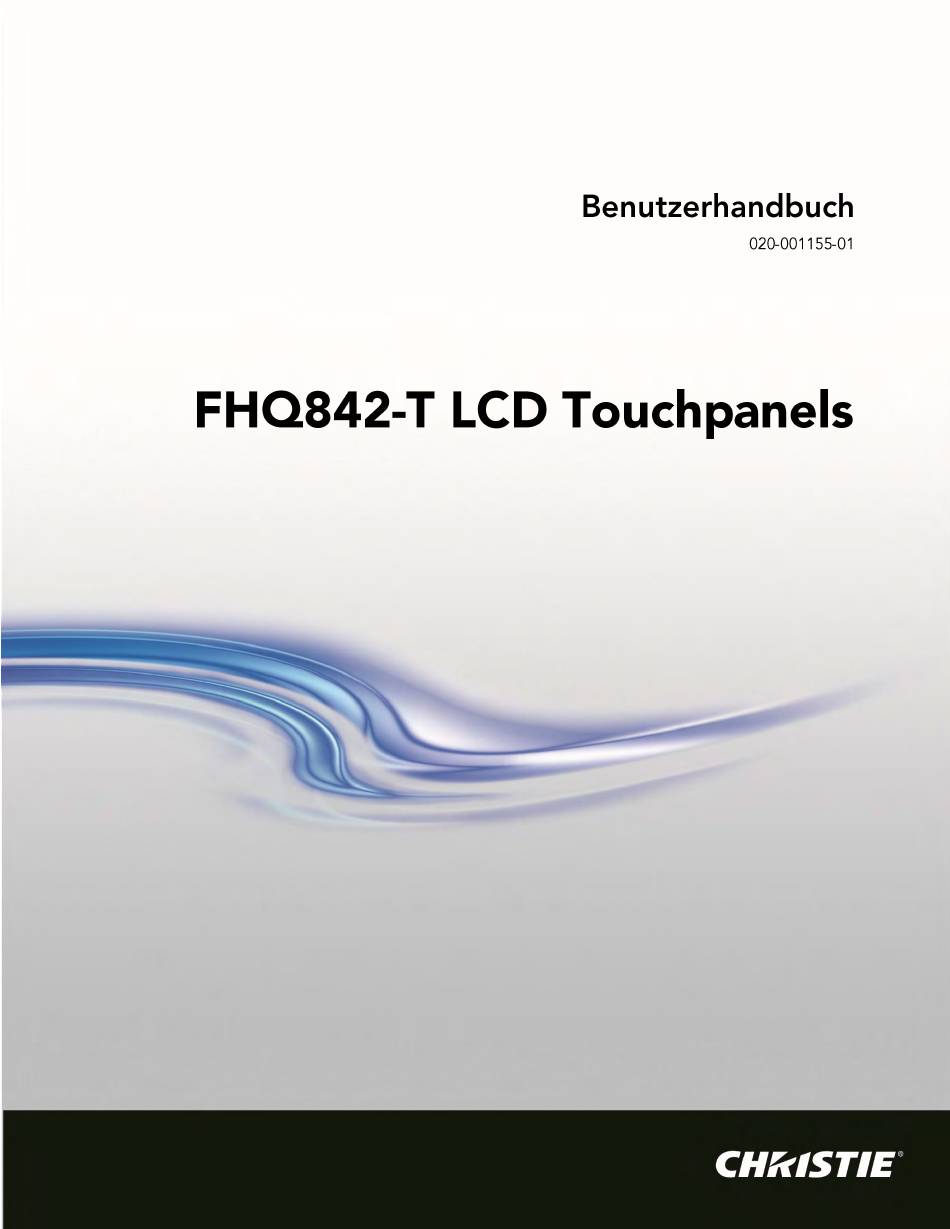

FHQ842-T LCD Touchpanels Benutzerhandbuch
1
020-001155-01 Rev. 1 (07-2016)

Werbung

loading

Inhaltszusammenfassung für Christie FHQ842-T

  • Seite 1 FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 3 이 기기는 업무용(A급)으로 전자파적합등록을 한 기기이오니 판매자 또는 사용자는 이점을 주의하시기 바라며, 가정 외의 지역에서 사용하는 것을 목적으로 합니다.
  • Seite 4 Einbrennen von Bildern vermeiden ..................20 OSD-Sprache ändern ......................20 Aktivierung des Touchscreens ....................20 Anschluss des Hostcomputers für den Touchscreen-Controller an die Anzeige ......21 Anforderungen in Bezug auf Berührungsereignisse ..............21 Kompatibilität Betriebssystem ....................22 FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 5 Film-Modus ........................31 Schnittstelle auswählen ....................31 Auf Werkseinstellungen zurücksetzen ................. 31 Mehrfenster ........................32 Mehrfenster-Modi ......................32 Fenster1 – Fenster4 ......................32 Wartung..........................34 Störungsbehebung ......................34 RS232-Verbindung und Schnittstellenkonfiguration ..............36 FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 6 Befehls- und Antwortformat....................36 Liste der seriellen Befehle ....................37 LCD-Panel .......................... 46 Signal-Kompatibilität/Konnektivität ..................46 Mechanik ........................... 46 OSD-Funktionen ......................... 47 Elektrik ..........................47 Touchpanel......................... 47 Umweltschutz ........................48 Unterstützte Timings ......................48 FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 7 Warnhinweis! Missachtung des Folgenden kann schwere oder tödliche Verletzungen zur Folge haben.  Produkte von Christie müssen von qualifizierten Technikern von Christie installiert und gewartet werden.  Es sind mindestens vier Personen bzw. eine entsprechend ausgelegte Hebevorrichtung erforderlich, um das Produkt sicher zu bewegen, zu heben und zu installieren.
  • Seite 8 2. Bringen Sie den Karton in eine aufrechte Position und entfernen Sie die weißen Verriegelungen am Karton. 3. Heben Sie die Abdeckung des Kartons ab. 4. Entfernen Sie vor dem Herausheben der Anzeige aus dem Karton den ESD-Schutz. 5. Heben Sie das Panel aus dem schalenförmigen Pappunterteil. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 9 Wischen Sie nach dem Ziehen des Netzsteckers verschmutzte Teile und die gesamte Projektionsfläche mit einem trockenen, weichen Tuch ab. Eine Behandlung des Produkts mit Reinigungsmitteln, Aufhellern, Scheuermitteln, Wachsen, Benzin, Alkohol, Lösungsmitteln oder oberflächenaktiven Stoffen kann zur Beschädigung des Produkts führen. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 10 Sie bitte Ihren Händler oder den Kundendienst.  LCD-Panel  Benutzerhandbuch  IR-Fernbedienung mit Batterien (2 x AAA)  RS232-Kabel (Länge 1800 mm)  USB-Kabel (Länge 3000 mm)  Externes IR-Empfängerkit  Schraube (M3x6), 2 Stück FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 11: Beschreibung

    Quelle auszuwählen. Wenn ein Menü angezeigt wird, funktioniert diese Taste wie die Taste mit dem Aufwärtspfeil. ▼ Wenn ein Menü angezeigt wird, funktioniert diese Taste wie die Taste mit dem Abwärtspfeil. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 12 Video- und Audioeingangs. Pluggable Specification). HDMI 1 ~ 4 In Interner Lautsprecher (2 x 10 W) Zum Anschluss eines HDMI 1.4b-Video- und Audioeingangs. Service In (USB A-Typ) Zum Anschluss eines USB-Geräts für die FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 13 Wenn die Fernbedienung über einen längeren Zeitraum nicht benutzt wird, müssen die Batterien entfernt werden, um Beschädigungen durch Auslaufen der Batterien zu vermeiden.  Setzen Sie die Batterien keiner übermäßigen Hitze, beispielsweise durch Sonneneinstrahlung oder Feuer, aus. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 14 Produkte von Christie müssen von qualifizierten Technikern von Christie installiert und gewartet werden. Die ordnungsgemäße Installation Ihrer Anzeige stellt ein zufriedenstellendes Betrachtungserlebnis sicher. Unabhängig davon, ob Sie eine Anzeige nur vorübergehend oder dauerhaft installieren, sollten Sie Folgendes beachten, um optimale Leistung sicherzustellen.
  • Seite 15 Verwenden Sie ausschließlich das speziell für Ihre Anzeige konzipierte Wandbefestigungsset.  Produkte von Christie müssen von qualifizierten Technikern von Christie installiert und gewartet werden. Wenn die Anzeige an einer Wand montiert wird, stellen Sie sicher, dass die Wandhalterung entsprechend den mitgelieferten Anweisungen angebracht worden ist.
  • Seite 16 Verwenden Sie ein direktes RS232-Kabel mit einem 3,5-mm-Stereo-Steckverbinder, um einen PC oder ein Steuer-/Automatisierungssystem an den RS232-Port der Anzeige anzuschließen. Weitere Informationen zur Nutzung dieses Anschlusses finden Sie unter Serielle Kommunikation auf Seite 36. Zum Automatisierungs-/ Steuersystem oder Stereo DSUB9P 3,5 mm (Buchse) FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 17 Befestigen Sie den externen Fernbedienungssensor an dem externen Fernbedienungssensor am Produkt, indem Sie zwei Schrauben oben/unten an der linken Seite/in der Mitte/an der rechten Seite der Gerätefront herausdrehen und die Schrauben später wieder verwenden. Schraublöcher Schraublöcher FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 18 Damit „Plug and Play“ richtig funktioniert, müssen Sie die Anzeige einschalten, bevor Sie den angeschlossenen PC einschalten. Verwenden Sie unbedingt ein zertifiziertes HDMI-Kabel, da es anderenfalls zu Bildanzeige- oder Verbindungsfehlern kommen kann. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 19 HDMI-Kabel (separat erhältlich) Schließen Sie einen PC oder eine andere RGB-Quelle an den VGA-Eingang an (siehe unten). Audio-Kabel (separat erhältlich) 15-poliges D-Sub-Kabel (separat erhältlich) FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 20 Stellen Sie vor der Einrichtung Ihres LCD-Panels für die Unterstützung der Touchscreen-Funktion sicher, dass:  Der Hostcomputer für den Touchscreen-Controller ausgeschaltet ist.  Die Anzeige eingeschaltet ist.  Der Videoausgang des Computers an eine Videoeingang der Anzeige angeschlossen ist. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 21  10 GB verfügbarer Festplattenspeicher  128 MB NVIDIA Geforce 6600T-Grafikkarte Computer-Konfiguration (Empfohlen):  Quad Core-Prozessor, 2,5 GHz  3 GB RAM  10 GB verfügbarer Festplattenspeicher  1 GB NVIDIA GTX330-Grafikkarte FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 22 Firmware upgrade) Lion 10.7.5 Gerätetreiber Mountain 10.8.5 Gerätetreiber Lion Mac OSX Mavericks 10.9.1/10.9.5 Gerätetreiber Yosemite 10.10.X Gerätetreiber Ubuntu 10.04/12.10/14.04 Gerätetreiber Fedora 15,16,19,20 Gerätetreiber Linux OpenSUSE 11.4/12.1/12.2/12.3 Gerätetreiber CentOS Gerätetreiber Mint 14.1 Gerätetreiber FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 23 Helligkeit 0-100 Kontrast 0-100 Bild Schwarzwert 0-100 Farbe 0-100 Schärfe 0-100 Normal/Warm/Kalt/Studio1/ Farbtemperatur Normal Voreinstellung: Normal Studio2/Benutzerdefiniert 0-100 Grün 0-100 Blau 0-100 Autom. Einrichtung H-Position 0-100 Einstellen V-Position 0-100 Takt 0-100 FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 24 (Max. Auflösung: 1920 x 1080 Pixel bei Fenster3 Voreinstellung: HDMI2 60 Hz) Fenster4 Voreinstellung: HDMI3 Modell Version Seriennr. Fenster1 Auflösung Das schreibgeschützte System-Menü bietet folgende Statusinformationen Info Fenster2 über die Anzeige: Auflösung Fenster3 Auflösung Fenster4 Auflösung FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 25 Oder wählen Sie User (Benutzerdefiniert), um die Helligkeit, den Kontrast und andere Einstellungen manuell anzupassen. Die Hintergrundbeleuchtungsoption verändert die sichtbare Helligkeit des angezeigten Bildes. 1. Wählen Sie an Ihrer externen Testbildquelle ein Grauabstufungsmuster (siehe unten). FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 26 2. Wählen Sie Color (Farbe) im Menü Picture Settings (Bild-Einstellungen) und drücken Sie ▲ oder ▼, um sie anzupassen, bis die Farbbalken Cyan und Magenta (auf beiden Seite des grünen Balkens) als eine einzige Blauschattierung erscheinen. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 27 Farbtemperatur anzupassen. • Studio1 = etwa 3200 K • Studio2 = etwa 5600 K • Warm = etwa 6500 K • Normal = etwa 10000 K • Kalt = 11500 K FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 28 Wählen Sie Picture Settings (Bild-Einstellungen) > Auto Adjust (Autom. Anpassung), um die Anzeige zum Rückerwerb und zur Wiedererkennung des Eingangssignals zu zwingen. Dies ist sinnvoll, wenn die Signalqualität grenzwertig ist. Mit diesem Steuerungselement werden die Feineinstellungen der Bild-Position festgelegt. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 29 Reglerleiste an, bis sich das Bild stabilisiert und jedes Pixel klar definiert ist. Sie werden bemerken, dass Sie das Bild an mehr als einem Punkt stabilisieren können. Nutzen Sie in solchen Fällen beide Einstellungen. Wenn die vertikale Auflösung 768 oder 1050 ist, wählen Sie dieselbe Auflösung wie die Eingangsauflösung. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 30 Wählen Sie OSD Settings (OSD-Einstellungen) > OSD Timeout (OSD-Zeitsperre), um festzulegen, wie lange die Menüs auf dem Bildschirm zu sehen sind, nachdem sie ausgewählt wurden. Verfügbar sind die Optionen 5 Sekunden, 10 Sekunden, 20 Sekunden und Aus. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 31 Wenn Sie RS232 oder OPS-RS232 wählen, kann die Leistungsaufnahme der Anzeige nicht abgesenkt werden. Wählen Sie Setup Settings (Einrichtungseinstellungen) > Factory Reset (Auf Werkseinstellungen zurücksetzen), um ALLE Anzeigeeinstellungen (inklusive Bild-Einstellungen) auf ihre werkseitigen Standardeinstellungen zurückzusetzen. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 32 Ansichten überlagert, wählen Sie „Off“ (Aus), „Dual“ (Zwei) oder „Quad“ (Vier). Die maximale Auflösung beträgt 1920 x 1080 Pixel bei 60 Hz. Wählen Sie eine Eingangsquelle für zwei/vier Fenster. Teilfenster Zwei/Vier HDMI1 HDMI2 HDMI3 HDMI4 OPS DP HDMI Hauptfenster FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 33 HDMI1 HDMI2 HDMI3 HDMI4 OPS- HDMI OPS-DP (O : Der Eingang kann ausgewählt werden. / X : Der Eingang kann nicht ausgewählt werden.) FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 34: Mögliche Ursachen

    Reduzieren Sie die Kontrasteinstellung. eingestellt. Auflösung der hellen Bereiche des Bildes ist schlecht. Das Bild wirkt „ausgewaschen“  Der Schwarzwert ist zu hoch  Reduzieren Sie die und/oder dunkle Bereiche wirken zu eingestellt. Schwarzwerteinstellung. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 35 Quelle)auf Seite 29. Touchscreen funktioniert nicht.  Der Hostcomputer für den  Siehe Anschluss des Hostcomputers für Touchscreen-Controller ist nicht den Touchscreen-Controller an die richtig angeschlossen. Anzeige auf Seite 21. FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 36 [HEAD] kennzeichnet den Anfang der Befehlsdaten (immer K:). [SET ID] ist die Anzeigen-ID (immer ALL). [COMMAND] sind die Befehlsdaten (3 Bytes). [VALUE] ist die Parameter-Einstellung für den Befehl (000~100). [END] kennzeichnet das Ende der Befehlsdaten (immer .). FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 37 Daten des PCs zurück. Format: [ALL][:][Command][=][A] Beispiel: ALL:PON=A Bei einem Fehler sendet das System NG zurück. Format: [ALL][:][Command][=][N] Beispiel: ALL:PON=N Steuerungselement Befehl Wert Hauptelement Antwort Direktsteuerung Hauptschalter Aus Direktsteuerung Hauptschalter Ein FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 38 Farbe 1 Schritt geringer Direktsteuerung Schärfe 1 Schritt höher Direktsteuerung Schärfe 1 Schritt geringer Direktsteuerung Farbtemperatur eingestellt auf Studio1 Direktsteuerung Farbtemperatur eingestellt auf Studio2 Direktsteuerung Farbtemperatur eingestellt auf Warm Direktsteuerung Farbtemperatur eingestellt auf Normal FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 39 Eingangsauflösung 1024*768 Direktsteuerung Eingangsauflösung 1280*768 Direktsteuerung Eingangsauflösung 1360*768 Direktsteuerung Eingangsauflösung 1366*768 Direktsteuerung Eingangsauflösung 1400*1050 Direktsteuerung Eingangsauflösung 1680*1050 Direktsteuerung Klang Audio In Direktsteuerung Klang DP Direktsteuerung Klang HDMI1 Direktsteuerung Klang HDMI2 Direktsteuerung Klang HDMI3 FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 40 Energiesparen Aus Direktsteuerung Energiesparen Ein Direktsteuerung Film-Modus Aus Direktsteuerung Film-Modus Niedrig Direktsteuerung Film-Modus Mittel Direktsteuerung Film-Modus Hoch Direktsteuerung Schnittstelle auswählen Aus Direktsteuerung RS-232 Direktsteuerung OPS/RS-232 Direktsteuerung Auf Werkseinstellungen zurücksetzen Direktsteuerung Mehrfenster-Modus Aus FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 41 Direktsteuerung Fenster3 Eingang OPS/HDMI Direktsteuerung Fenster3 Eingang OPS/DP Direktsteuerung Fenster4 Eingang DP Direktsteuerung Fenster4 Eingang HDMI1 Direktsteuerung Fenster4 Eingang HDMI2 Direktsteuerung Fenster4 Eingang HDMI3 Direktsteuerung Fenster4 Eingang HDMI4 Direktsteuerung Fenster4 Eingang OPS/HDMI FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 42 Einstellung Blauverstärkung 0~100 Wertanpassung Einstellung H-Position 0~100 Wertanpassung Einstellung V-Position 0~100 Wertanpassung Einstellung Takt 0~100 Wertanpassung Einstellung Phase 0~100 Wertanpassung Lautstärke 0~100 Wertanpassung Symmetrie 0~100 001=Fenster1 002=Fenster2 Statusprüfung Status ausgewähltes Fenster 003=Fenster3 004=Fenster4 FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 43 0~100 000=1024*768 001=1280*768 002=1360*768 Statusprüfung Status Eingangsauflösung 003=1366*768 04=1400*1050 05=1680*1050 000=Audio In 001=DP 002=HDMI1 003=HDMI2 Statusprüfung Status Audioeingang 004=HDMI3 005=HDMI4 006=OPS-HDMI 007=OPS-DP Statusprüfung Lautstärke 0~100 Statusprüfung Symmetrie 0~100 000=Englisch Statusprüfung OSD-Sprache 001=Deutsch FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 44 004=HDMI4 005=OPS-HDMI 006=OPS-DP 000=DP 001=HDMI1 002=HDMI2 Statusprüfung Quellenstatus Fenster2 003=HDMI3 004=HDMI4 005=OPS-HDMI 006=OPS-DP 000=DP 001=HDMI1 002=HDMI2 Statusprüfung Quellenstatus Fenster3 003=HDMI3 004=HDMI4 005=OPS-HDMI 006=OPS-DP 000=DP 001=HDMI1 002=HDMI2 Statusprüfung Quellenstatus Fenster4 003=HDMI3 004=HDMI4 005=OPS-HDMI FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 45 006=OPS-DP 000=VGA 001=DP 002=HDMI1 003=HDMI2 Statusprüfung Aktuelle Quelle 004=HDMI3 005=HDMI4 006=OPS-HDMI 007=OPS-DP 000=Aus Statusprüfung Status Stummschalten 001=Ein FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 46 Audio Out / Audio In / VGA In / DisplayPort In / HDMI In x 4 / Service In / Anschlüsse IR In / OPS (OPS-HDMI/OPS-DP/OPS-RS232) Kommunikationsschnittstellen RS232C In / IR In / OPS-RS232 Interner Lautsprecher 10 W x 2 (Eingang: maximal 1 V effektiv) Element Beschreibung FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 47 Fläche Eingabemethode Aktivierung mit stumpfem Stift, Finger mit Handschuh Single – 12 mm Verfügbares Objekt (Mindestgröße für Berührung) Multi – 12 mm Berührungsgenauigkeit Max. 5 mm Schnittstelle USB 2.0 Full Speed FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
  • Seite 48 148,5 480p 31,5 27,03 576p 31,25 37,5 74,25 720p 44,995 59,94 74,176 74,25 28,13 74,25 1080i 33,716 59,94 74,175 33,75 74,25 56,25 148,5 1080p 67,432 59,95 148,35 67,5 148,5 2160p 67,5 2160p FHQ842-T LCD Touchpanels Benutzerhandbuch 020-001155-01 Rev. 1 (07-2016)
