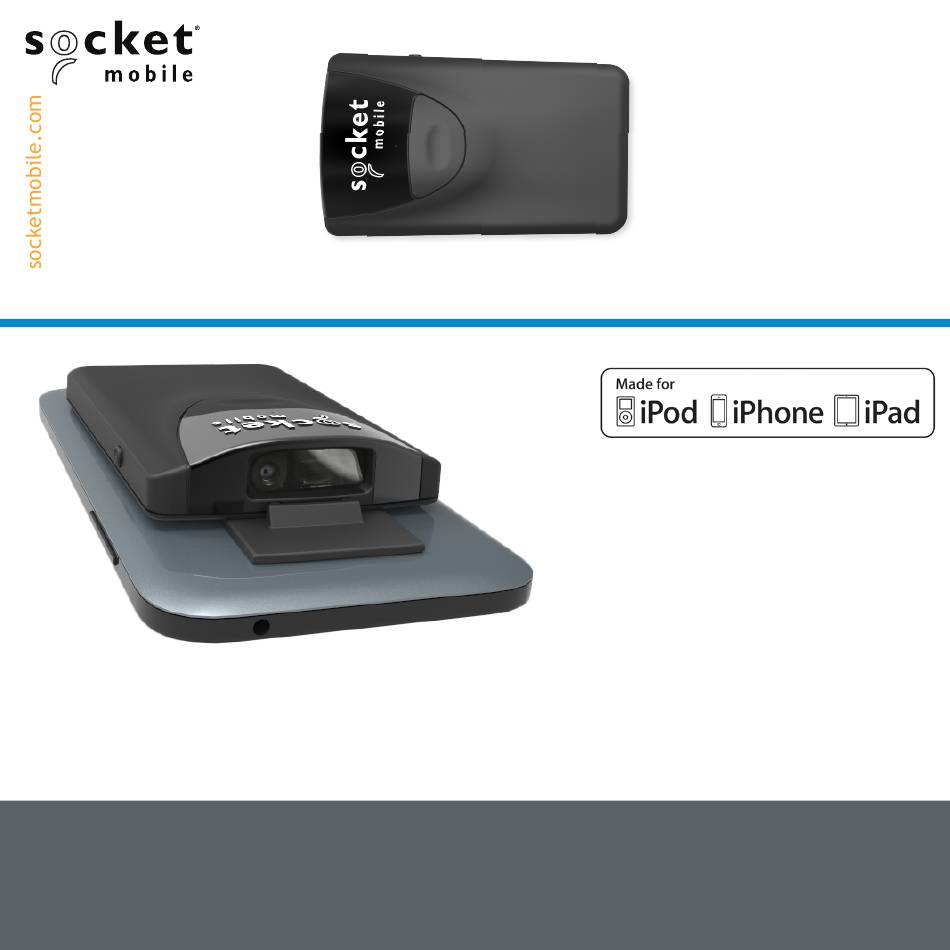

- Seite 1 SOCKETSCAN™ 800 SERIES ATTACHABLE Kabelloser Bluetooth-Scanner www.socketmobile.com...
- Seite 2 SocketScan sind eingetragene Marken oder Marken von Socket Mobile, Inc. Die Bluetooth-Wortmarke und das Bluetooth-Logo sind eingetragene Marken von Bluetooth SIG, Inc. USA, und jegliche Nutzung durch Socket Mobile, Inc. erfolgt unter Lizenz. Alle anderen Marken und Handelsnamen, die in diesem Dokument genannt werden, sind möglicherweise Marken bzw.
-
Seite 3: Produktinformationen
PRODUKTINFORMATIONEN Bluetooth LED Seitliche LED Ein / Aus-Taste Auslöser Micro-USB- Trageband- Anschluss befestigung... -
Seite 4: Akku Laden
AKKU LADEN Laden des 800 Serie Der 800 Serie muss vor der ersten Verwendung vollständig geladen sein. Das erste Laden dauert 4 Stunden. Dabei muss das USB-Ladekabel an einen USB- Ladeanschluss angeschlossen sein. Stecken Sie den Micro-USB-Stecker des USB-Ladekabels (mitgeliefert) in den 800 Serie-Anschluss und den USB-Stecker des Ladekabels in den USB-Anschluss eines Computers oder Netzteils (nicht mitgeliefert). -
Seite 5: Erste Schritte
ERSTE SCHRITTE Erfolgreiches Scannen 1. Halten Sie den Scanner in einem Abstand von 5-7 cm vom Barcode. 2. Führen Sie den Scannerstrahl gerade über den gesamten Barcode. 3. Halten Sie die Hand ruhig! SocketScan S800 SocketScan S850 ~4” to 8” ~6”... - Seite 6 Wenn die Schritte zum Anschließen nicht in der App beschrieben werden, informieren Sie sich bitte auf Seite 10-11 über die Schritte zum Anschließen im Application Modus (MFi-SPP). Besuchen Sie den App Store von Socket Mobile, um zu überprüfen, ob Ihre Scanner-fähige App den 800 Serie unterstützt. www.socketmobile.com/appstore...
- Seite 7 VERBINDUNGSMODI (FORTSETZUNG) Basic Modus (HID) (Standard) Im Basic Modus (HID) emuliert der 800 Serie eine Tastatur. Dies ist eine uni- verselle Verbindungsmethode, die sich für jede App verwenden lässt, die über ein Textfeld verfügt. Die App empfängt die Daten vom 800 Serie. Der 800 Serie enthält ein Tastatur-Popup.
- Seite 8 BASIC MODUS (HID) (TASTATUREMULATION) So koppeln Sie den 800 Serie im Basic Modus (HID) mit dem Apple-Gerät: (nur beim ersten Herstellen der Verbindung erforderlich) 1. Schalten Sie den 800 Serie ein. 2. Aktivieren Sie Bluetooth auf dem Apple-Gerät. Wählen Sie „Einstellungen > Bluetooth“.
- Seite 9 BASIC MODUS (HID) (TASTATUREMULATION) (FORTSETZUNG) Aktivieren des Tastatur-Popups Der 800 Serie emuliert im Basic Modus (HID) die Tastatur. Daher werden gescannte Barcode-Daten in das Textfeld eingegeben. Mit den folgenden Schritten rufen Sie die On-Screen-Tastatur auf, während das Gerät im Basic Modus (HID) mit dem 800 Serie verbunden ist.
- Seite 10 APPLICATION MODUS (MFi-SPP) Wenn Sie eine Scanner-fähige App verwenden, befolgen Sie die Anweisungen zum Herstellen der Verbindung mit dem 800 Serie. Bei vielen Apps enthält das Setup diese Schritte und die entsprechenden Barcodes. Wenn Sie eine App verwenden, die die Verbindung mit dem 800 Serie im HID- Tastaturemulationsmodus herstellt, befolgen Sie die Anweisungen auf Seite 8-9.In diesem Fall darf der Application Modus (MFi-SPP) nicht verwendet werden.
- Seite 11 APPLICATION MODUS (MFi-SPP)(FORTSETZUNG) 2. Aktivieren Sie Bluetooth auf dem Apple-Gerät. Wählen Sie „Einstellungen > Bluetooth“. Die Suche nach Bluetooth-Geräten wird gestartet. 3. Tippen Sie in der Liste der gefundenen Geräte auf „ Socket CHS[xxxxxx]“. Nach einigen Sekunden ändert sich der Status „Nicht verbunden“ in „Verbunden“...
-
Seite 12: Beenden Der Bluetooth-Kopplung
BEENDEN DER BLUETOOTH-KOPPLUNG Entkoppeln des 800 Serie: Löschen der Bluetooth-Kopplung Wenn der 800 Serie mit einem Gerät gekoppelt ist, müssen Sie ihn in den meisten Fällen entkoppeln, bevor Sie ihn mit einem neuen Gerät verbinden. 1. Schalten Sie den 800 Serie ein. 2. -
Seite 13: Verwenden Des Scanners
VERWENDEN DES SCANNERS Scannen von Barcodes Nachdem Sie den 800 Serie an das Gerät angeschlossen haben, öffnen Sie eine App und setzen Sie den Cursor an die Position, an der Sie Daten eingeben möchten. Halten Sie den 800 Serie in einem Abstand von ca. 5-7 cm vom Barcode und halten Sie den Auslöser gedrückt. - Seite 14 BEFEHLS-BARCODES Scannen Sie einen oder mehrere Befehls-Barcodes, um den 800 Serie schnell zu konfigurieren. Stellen Sie vor dem Scannen eines Befehls-Barcodes sicher, dass der 800 Serie nicht mit einem Gerät verbunden ist! Sie können die Tabelle der Befehls-Barcodes herunterladen, die sämtliche Befehls-Barcodes enthält.
- Seite 15 BEFEHLS-BARCODES (FORTSETZUNG) Bluetooth-Verbindungsmodi Basic Modus (HID) (Standard) Versetzt den 800 Serie in den Ba- sic Modus (HID) (Human Interface Device), in dem er eine Tastatur emuliert. Application Modus (MFi-SPP) Aktiviert auf dem 800 Serie den Application Modus (MFi-SPP).
- Seite 16 BEFEHLS-BARCODES (FORTSETZUNG) Signalton-Einstellungen Signalton nach De- codierung von Daten EIN (Standard) Aktiviert die Ausgabe eines Signaltons nach erfolgreichen Scans. Vibrieren nach De- codierung von Daten Deaktiviert das Vibri- eren des 800 Serie nach erfolgreichen Scans.
- Seite 17 BEFEHLS-BARCODES (FORTSETZUNG) Vibrations-Einstellungen Vibrieren nach Decodierung von Daten EIN (Standard) Aktiviert das Vibrieren des 800 Serie nach erfolgreichen Scans. Vibrieren nach Decodierung von Daten AUS Deaktiviert das Vibrieren des 800 Serie nach erfolgreichen Scans. Werksteinstellung Reset auf Werkseinstellung Alle Einstellungen des 800 Serie werden auf die Werk- seinstellungen zurückgesetzt.
- Seite 18 STATUSANZEIGEN Status LED-Aktivität Bedeutung Bluetooth-LED 1 Mal blaues Blinken Bluetooth ist aktiviert, vorne jede Sekunde es besteht jedoch keine Verbindung. 1 Mal blaues Blinken Der 800 Serie ist mit dem alle 3 Sekunden Gerät verbunden. Gutes Lesen Grün leuchtend Daten wurden erfolgreich (seitliche LED) (während des Scannens) gescannt.
- Seite 19 STATUSANZEIGEN (FORTSETZUNG) Signaltonmuster Bedeutung Ton niedrig-hoch Eingeschaltet Ton hoch-niedrig Ausgeschaltet Ton hoch-hoch Es wurde ein korrekter USB-Ladeanschluss erkannt. 1 tiefer Signalton Tastatur-Popup aktiviert 1 Signalton Der 800 Serie ist mit dem Gerät verbunden und kann jetzt Barcodes scannen. 1 Signalton und Daten wurden erfolgreich gescannt.
-
Seite 20: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN Spezifikationen S800 S850 Maße 86,9 x 53,94 x 13,43 mm 48,2 g Gesamtgewicht antimikrobielle Beimengung auf allen Außen- Antimikrobielle Ober- flächen fläche 0 bis +50°C Betriebstemperatur 10 Stunden oder 10.000 10 Stunden oder 1.000 Akkulaufzeit Scans Scans 4 Stunden bis zu vollständiger Ladung Ladezeit Bluetooth 2.1 + EDR mit 56-Bit-Datenverschlüsse- Bluetooth-Version... -
Seite 21: Hilfreiche Ressourcen
HILFREICHE RESSOURCEN Technischer Support und Produktregistrierung: http://support.socketmobile.com Telefon: 800-279-1390 +1-510-933-3020 (weltweit) Garantieüberprüfung: www.socketmobile.com/support/warranty-checker Socket mobile-Entwicklerprogramm: Weitere Informationen finden Sie unter: http://developer.socketmobile.com Das Benutzerhandbuch (umfassende Installations- und Gebrauchsanleitung) und die Befehls-Barcodes (erweiterte Scanner-Konfiguration) stehen zum Download bereit unter: www.socketmobile.com/support/downloads/data-collection/series7/ ss10/?page=series Sie können diese Webseite auch über den folgenden QR-Code aufrufen. -
Seite 22: Fcc-Warnhinweis
FCC-WARNHINWEIS Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohnbereichen bieten. Dieses Gerät generiert, nutzt und emittiert Hochfrequenzstrahlung und kann bei einer nicht den Anweisungen entsprechenden Installation und Verwendung die Funkkommunikation beeinträchtigen. - Seite 23 NOTIZEN...
- Seite 24 2016...
