MicroControl EWPC 901T Handbuch

EWPC 901T
2-Punkt-Regler, 74 x 32 mm Front
Beschreibung

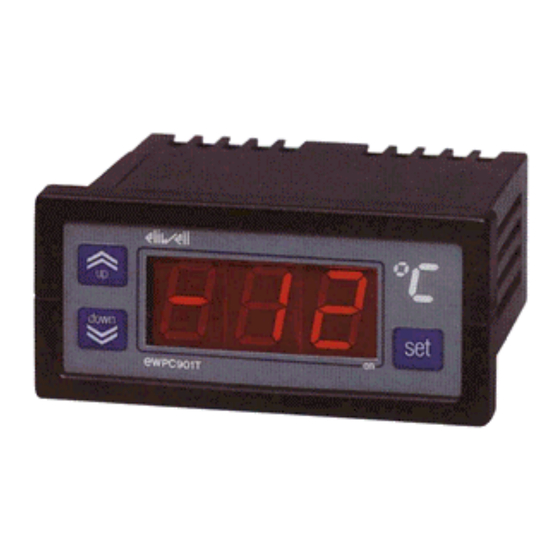

EWPC 901T ist ein
Temperaturregler mit digitaler LED-Anzeige und einem
Ausgangsrelais. Über die frontseitige Folientastatur und
alpha-numerische Anzeige können auf einfache Weise
Parameter zur Anpassung an die gewünschte Anwendung
eingestellt werden. Das Gerät ist in einem 74 x 32 mm –
Standardgehäuse untergebracht und ist damit kompatibel
zu einer Vielzahl von Geräten anderer Hersteller.
Funktion
EWPC 901T eignet sich speziell zur Temperaturregelung in
Kühlanwendungen. Der
Erreichen der eingestellten Solltemperatur abgeschaltet
und erst wieder in Betrieb genommen, wenn sich die
Temperatur um den Wert der eingestellten Hysterese
erhöht hat.
Zur Verwendung in Heizanwendungen wird das Gerät
einfach umprogrammiert. Die Heizung wird dann bei
Erreichen der Solltemperatur abgeschaltet und erst wieder
eingeschaltet, wenn die Temperatur um den Wert der
eingestellten Hysterese zurückgegangen ist.
Die eingestellten Parameter bleiben auch bei Stromausfall
dauerhaft in einem EEPROM gespeichert.
Einbau
Das Gerät ist zum Schalttafel-Einbau vorgesehen. Die
Befestigung erfolgt in einem Ausschnitt von 71 x 29 mm,
wobei das Gerät durch einen U-förmigen Bügel gehalten
wird. Die Öffnungen des Gehäuses dürfen nicht abgedeckt
werden und es ist für ausreichende Belüftung im
Schaltschrank zu sorgen.
Sonderausführungen
EWPC 901/A Digitales Alarmsignal zum Anschluss an
externe Alarmauswertung
EWPC 901/AR interner akustischer
Alarmrelais (potentialfreie Kontakte)
Der Relais-Ausgang ist zur Direktansteuerung eines
Halbleiterrelais (SSR) ausführbar
Zubehör:
Art.-Nr. GU000000 Schalttafel-Dichtung aus Gummi
Art.-Nr. PR100000 zusätzlicher
rückseitigen Anschlussklemmen
Art.-Nr. FC111111 Blindabdeckung
Tafelausschnitt
Art.-Nr. PR111111 Front-Abdeckhaube aus Plexiglas
Art.-Nr. TF111111 Trafo 230 -12 V / 3 VA
Art.-Nr. 84 061 431 Halbleiterrelais 25 A / 250 V
Ingenieurgesellschaft für Regelungs-
technik und Prozessautomation mbH
mikroprozessor-gesteuerter
Kältekompressor wird
Alarmgeber
Schutz für
Technische Daten
Eingänge:
Fühlereingang: PTC-Fühler KTY 81-121
Messbereiche: -55 bis +99 °C
Abweichung: maximal 0,5 % vom Messbereichs-Endwert
Regelung:
Regelwirkung: Invers (HEIZEN) oder direkt (KÜHLEN)
Schalthysterese: - 15 K bis + 15 K in Stufen zu 1 K
Regelausgang:
Relais: 1 Wechselschaltkontakt 8 A (res.), 3 A (ind.)
Alarmausgang (optional):
Alarm-Logikausgang: 0 / 12 V DC / 40 mA
Alarm-Relais: 1 Umschaltkontakt, 8 (3) A / 250 V AC
Gehäusedaten:
Material: ABS schwarz, selbstverlöschend
Abmessungen: Front 74 x 32 mm, Tiefe 67 mm
Einbau: Tafeleinbau, Ausschnittöffnung 71 x 29 mm
Anschlüsse: Klemmleiste, Drahtdurchmesser ≤ 2,5 mm
Anzeige: 2-stellige LED mit Vorzeichen, 12,5 mm Höhe
Gewicht: 89 g
Umgebungsbedingungen:
Arbeitstemperaturbereich: -5 bis 65 °C
bei
Umgebungsfeuchte: 0-75 % rel. Feuchte
Schutzgrad Frontseite: IP 65 wasserdicht
Stromversorgung:
Spannungsbereiche: Standard 12 V AC/DC ± 15 %
optional 24 V AC/DC ± 15 %
Leistungsaufnahme: ca. 2 VA
und
die
für
Füllerstraße 29
D-70839 Gerlingen
