BEDIENUNGSANLEITUNG

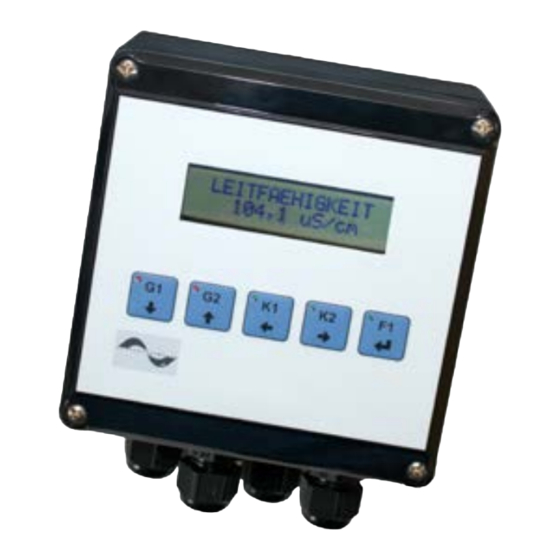

Leitfähigkeits-Messgeräte D 200 API/T
Technische Daten
Messbereiche:
Temperaturkompensation: Linear 2,2% / K, Referenztemperatur 25°C mittels PT100
Grenzwertanzeige:
Grenzwert-Ausgang:
Analog-Ausgänge:
Spannungsversorgung:
Leistungsaufnahme:
Gehäuse:
Beschreibung
Gerät zur Messung der elektrischen Leitfähigkeit von wässrigen Lösungen in Verbindung mit Zwei-
elektroden-Messzellen.
Ausgabe des Messwertes über Schnittstelle 0-10V und 4-20mA.
1 Relaisausgang (Wechsler) potentialfrei (K1).
1 Relaisausgang (Wechsler) potentialfrei (K2).
Anzeige des Messwertes in der oberen Zeile des Displays.
Anzeige der Temperatur an der Messzelle bei angeschlos-
senem Temperatursensor und eingeschalteter Tempera-
turkompensation in der unteren Zeile des Displays.
Anzeige der eingestellten Grenzwerte bei abgeschalteter
Temperaturkompensation in der unteren Zeile des Dis-
plays.
Bei angeschlossenem Temperatursensor und einge-
schalteter Temperaturkompensation werden durch
Betätigung der Tasten G1 oder G2 für ca. 5 Sekunden die
eingestellten Grenzwerte angezeigt.
Betätigung der Tasten K1 oder K2 invertiert den jeweili-
gen Schaltzustand des Relais.
Die Wirkungsweise der Grenzwertschaltung kann mit Schalter 6 verändert werden (Relais angesteu-
ert oder nicht angesteuert bei Grenzwertüberschreitung).
20|200|2000µS/cm, abhängig v. d. Messzelle und Verstärkung
Optisch mittels LED, Grenzwert einstellbar zw. 1 u. >100% d. Messbereiches
Potentialfreie Relaiskontakte, max. 6 A / 250 V AC
0-10 V, Ra>1kΩ, entspricht 0-20|200|2000µS/cm
4-20mA, Bürde max. 500Ω, entspricht 0-20|200|2000µS/cm
22-26V DC (gegen Verpolung gesichert) oder 100-230V/50/60Hz
ca. 3W / 3VA
Aufputzgehäuse 120 x 122 x 57mm, Polycarbonat, IP 65.
4 Kabeleinführungen an der Unterseite des Gehäuses.
Seite 1 von 5

Werbung

loading

Inhaltszusammenfassung für Leyco D 200 API

  • Seite 1 BEDIENUNGSANLEITUNG Leitfähigkeits-Messgeräte D 200 API/T Technische Daten Messbereiche: 20|200|2000µS/cm, abhängig v. d. Messzelle und Verstärkung Temperaturkompensation: Linear 2,2% / K, Referenztemperatur 25°C mittels PT100 Grenzwertanzeige: Optisch mittels LED, Grenzwert einstellbar zw. 1 u. >100% d. Messbereiches Grenzwert-Ausgang: Potentialfreie Relaiskontakte, max. 6 A / 250 V AC Analog-Ausgänge:...
  • Seite 2 Bedienung / Display Anzeige: Anzeige der oberen Zeile: Leitfähigkeit in µS/cm Anzeige untere Zeile (ohne Temperaturkompensation) Grenzwerte 1 und 2 Bei angeschlossenem Sensor PT100 und Temperatur an der Sonde eingeschalteter Temperaturkompensation Bei Betätigung von G1 oder G2 für 5 Sekunden Grenzwerte 1 und 2 Bei Bruch, nicht angeschlossenem oder Kurzschluss am ! T-Sensor !
  • Seite 3 Grenzwerteinstellungen Tasten F1, G1 und G2 gleichzeitig 3 Sekunden betätigen. Danach ist der Programmiermodus aktiv und die LED bei F1 blinkt. Mittels Tasten F1 und G1 kann dann Grenzwert 1, mit Tasten F1 und G2 der Grenzwert 2 verstellt werden. Ca.
  • Seite 4 Schalter und Potis Potentiometer zur Kalibrierung s. Zeichnung. Schalter-Einstellungen v.l.n.r. benötigte Messzelle Messbereich 0 - 20 mit TK c = 0,01, PT100 Messbereich 0 - 20 ohne TK c = 0,01 Messbereich 0 - 20 mit TK c = 0,1, PT100 Messbereich 0 - 20 ohne TK c = 0,1 Messbereich 0 - 200 mit TK...
  • Seite 5: Anschlussklemmen

    Erdung angeschlossen werden, da sonst die Potentialtrennung der Messzelle und der Messelektronik aufgehoben wird. LEYCO Wassertechnik GmbH, An der Lehmgrube 2, 96515 Sonneberg, Tel. +49(0)3675 8971-0, Fax +49(0)3675 8971-7, info@leyco.de, www.leyco.de Seite 5 von 5...
