Leyco D 300 EIT Bedienungsanleitung

BEDIENUNGSANLEITUNG

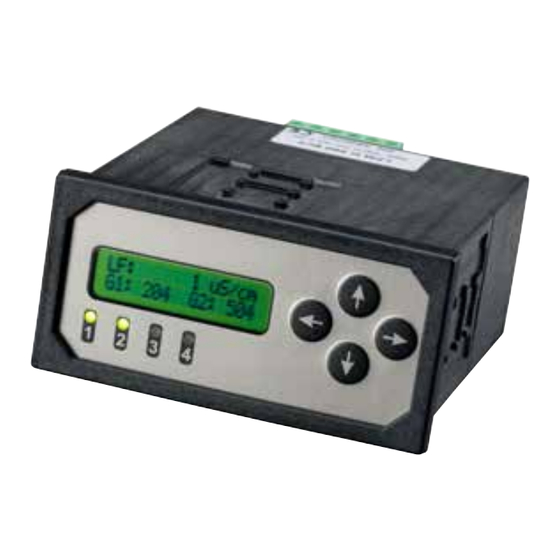

Leitfähigkeits-Messgeräte D 300 EIT
Technische Daten
Messbereiche:
Temperaturkompensation: Linear 2,2 % / K, abschaltbar, Referenztemperatur 25 °C
Grenzwertanzeige:
Grenzwert-Ausgänge:
Analog-Ausgänge:
Spannungsversorgung:
Leistungsaufnahme:
Beschreibung
Gerät zur Messung der elektrischen Leitfähigkeit von wässrigen Lösungen in Verbindung mit Zwei-
elektroden-Messzellen.
Betrieb an 110 V - 230 V AC oder 24 V DC möglich.
2 Potentialfreie Relais – Umschalter zur Grenzwert-
Schaltung (Hysterese 5 % fest eingestellt)
Alphanumerische Anzeige mit 2 mal 16 Zeichen.
Temperaturmessung und Anzeige der Temperatur von
0,0 °C bis 100 °C bei Anschluss eines Sensors PT100.
Abschaltbare Temperaturkompensation mit 2,2 %
K bis 90 °C.
Überwachung des Temperatursensors auf Fühler-
bruch und Fehlermeldung im Display. Umschaltbare
Wirkungsweise der Relaisansteuerung.
Ausgabe des Messwertes mit 0 – 10 V und 4 – 20
mA. (nur Leitwert)
2|20|200|2000 μs/cm, abhängig v. d. Messzelle und Verstärkung
Optisch mittels LED, Grenzwerte einstellbar zw. 1 u. 100 % d. Messbereiches
Potentialfreie Relaiskontakte, max. 6 A / 250 V AC
0–10 V, Ra>1 kOhm entspricht 0- 2|20|200|2000 μS/cm
4 (0) – 20 mA, Ra<500 Ohm
22-26V DC (gegen Verpolung gesichert) oder 100-230V/50/60Hz
ca. 3W / 3VA
Seite 1 von 5
