Inhaltszusammenfassung für Merlin Pulsar 150

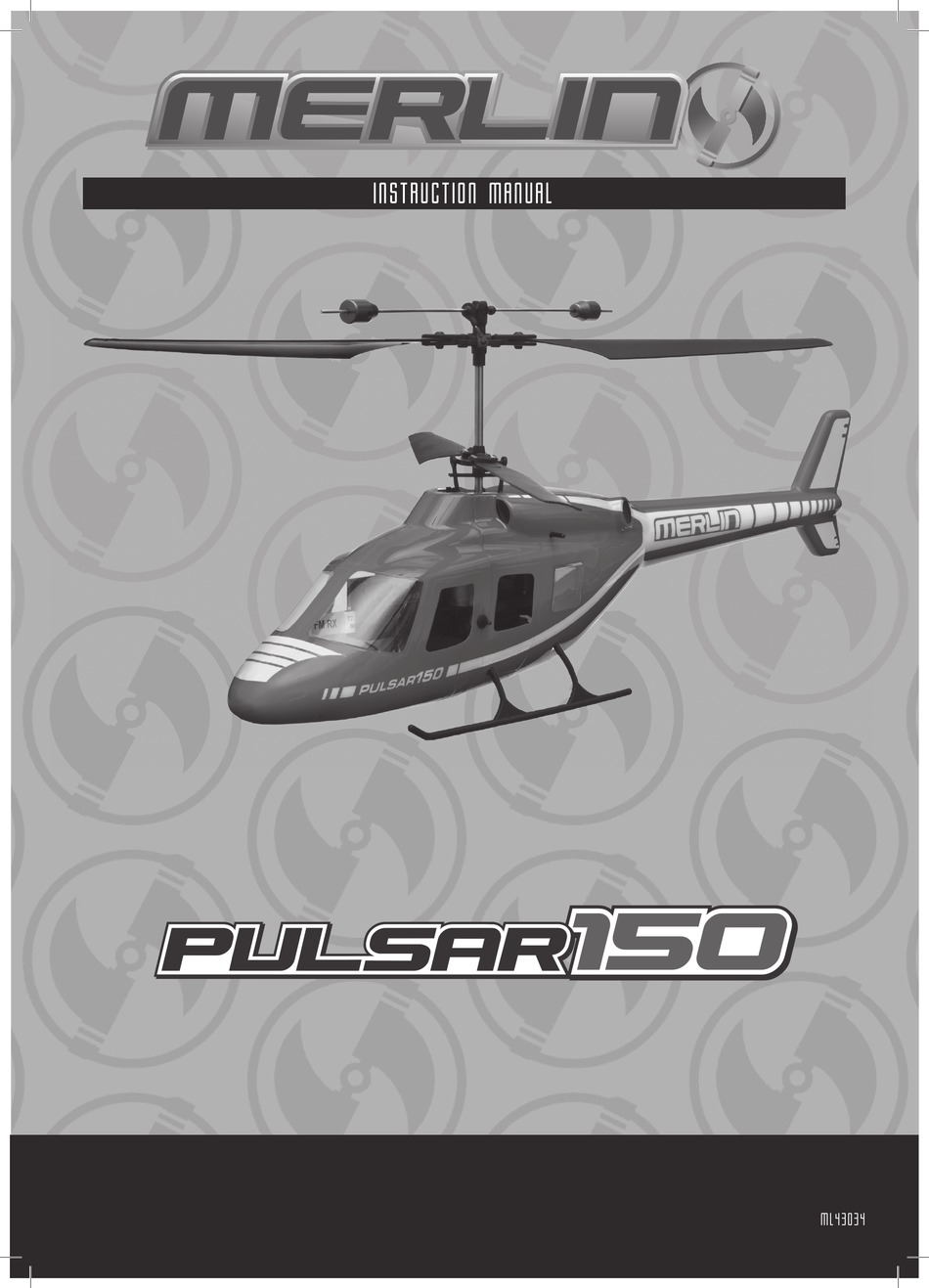

- Seite 1 INSTRUCTION MANUAL ML43034...
- Seite 16 VIEL SPASS! Aber lesen Sie bitte erst diese Anleitung !! Wir wissen, dass Sie mit Ihrem Modell viel Spaß haben weden, aber BEVOR Sie das Modell in Betrieb nehmen, le- sen Sie bitte erst diese Informationen, damit Sie das Beste aus Ihrem Kauf machen können Inhaltsverzeichnis Seite Garantie………………………………………………………...……..
-
Seite 17: Garantie
Garantie 90-Tage-Garantie auf Komponenten Für dieses Produkt gilt eine 90-Tage-Garantie auf Komponenten ab dem Kaufdatum. Wenn während dieser Zeit ein Teil des Produkts infolge Fabrikationsmängeln ausfallen sollte, liegt es in unsrem Ermessen, ob wir das Teil repari- eren oder austauschen. Wenn das Produkt einmal benutzt wurde, bieten wir keine Neu-für-Alt-Garantie. -
Seite 18: Einführung
Einführung Technische Daten Hauptrotordurchmesser 340mm Rumpflänge 410mm Gewicht 230g Motor 2 x 180 er Elektro-Bürstenmotor Batteries 7.4V 800 mAh Li-Po Battery Sender MTX-43 35 MHz FM 4 Kanal Empfänger MRX-43 35 MHz FM 4 in 1 Platine Servo 2 x Mikroservos Geschwindigkeitsregler Netz 240V / 8.4V 500mAh Für den Betrieb erforderlich... -
Seite 19: Allgemeine Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Dieses Handbuch vollständig durchlesen und alle Anweisungen und Sicherheitshinweise befolgen. Sonst kann • es zu schweren Unfällen und Sachschäden kommen. Denken Sie zuallererst an Ihre Sicherheit und die Si- cherheit anderer. Halten Sie beim Anschließen der Flugbatterie das Modell sicher fest, den Rotor von Körperteilen und Kleidung •... -
Seite 20: Transmitter
Sender Ihr Merlin Sender ist ein moderner Regler, der auch von einem Anfänger leicht zu bedienen und einzustellen ist. Mit den unten aufgeführten Schritten stellen Sie sicher, dass der Regler für die Verwendung richtig vorbereitet ist und Sie die vorhandenen Regelmöglichkeiten ganz verstehen. -
Seite 21: Steuern Des Hubschraubers
Steuern des Hubschraubers Aktionen Sender- & (Trimming-) Befehl Drosselhebel nach vorn drücken Hubschrauber steigt Drosselhebel nach hinten drücken Hubschrauber sinkt Seitenruderhebel nach Nase dreht nach links links (Trimmhebel nach rechts bewegen) Seitenruderhebel nach Nase dreht nach rechts rechts (Trimmhebel nach links bewegen) Hebel für zyklische Steuerung nach vorn... -
Seite 22: Trimmeinstellungen Und Steuerungstests
Trimmeinstellungen und Steuerungstests Einsetzen der Batterie Zum Einsetzen der Li-PO- Batterie in den Rumpf die aufgeladene Batterie in den B o d e n d e s H u b - schrauberunterteils einset- zen. Trimming-Check Den Sender einschalten und prüfen, dass der Drosselhebel ganz zurückgezogen ist. Sicherstellen, dass die Batterie eingesteckt ist. -
Seite 23: Checkliste
Checkliste Sicherstellen, dass sich die Taumelscheibe frei bewegen kann. • Alle Schrauben usw. Festgezogen • Funkempfänger sicher im Rumpf befestigt • Batterien voll aufgeladen • Servomotoren nicht durch Drähte behindert • Antenne richtig verlegt • Sicherstellen, dass die Tragflächen sicher befestigt sind. •... -
Seite 24: Fliegen
Fliegen Erfahrung Ihr Pulsar Hubschrauber ist die ideale Einführung in das Fliegen von funkgesteuerten Hubschraubern, und nach den unten stehenden Grundanweisungen sollte auch ein unerfahrener Pilot schnell die Grundlagen des Fliegens beherr- schen können. Wenn Sie einen Computer mit Internet-Zugang haben, können Sie, bevor Sie Ihr Modell fliegen las- sen, den FMS Simulator Trainingsabschnitt herunterladen und durcharbeiten. -
Seite 25: Lernen, Seitwärts Zu Fliegen
Lernen, seitwärts zu fliegen Lassen Sie Ihren Hubschrauber in 1 Meter über dem Boden schweben. Den Hebel für zyklische Steuerung sanft zur Seit bewegen und loslassen - Ihr Hubschrauber fliegt seitwärts und bleibt dann schwebend stehen. Den Drosselhebel zurücknehmen und den Hubschrauber an der Ausgangsposition landen lassen. Wiederholen Sie diese Übung, aber bringen Sie vor dem Landen den Hubschrauber mit dem Hebel für zyk- lische Steuerung im Flug zum Ausgangspunkt zurück. -
Seite 26: Flugsimulator-Freeware
Flugsimulator-Freeware Ihr Merlin Hubschrauber-Sender wird mit einem USB-Adapterkabel geliefert, über das er an einen Windows-PC zur Steuerung des (als Freeware erhältlichen) FMS Simulators angeschlossen werden kann. Downloaden Besuchen Sie die Website http://n-old.ethz.ch/student/mmoeller/fms/index_e.html oder suchen Sie mit einer Such-Engine nach “flying model simulator + FMS”... -
Seite 27: Nützliche Informationen
Nützliche Informationen Fehlersuche Problem Ursache Abhilfe Einheit funktioniert nicht Die “AA”-Batterien im Sender sind leer oder Prüfen, ob die Batterien richtig eingesetzt falsch eingesetzt, die LED im Sender brennt sind (Polarität) oder neue Batterien des Typs nur schwach oder gar nicht, oder es wird “AA”... -
Seite 28: Teileliste
Teileliste Teilenummer Beschreibung ML43001 Taumelscheibe komplett ML43002 Hauptrahmen ML43003 Hauptrotorblatt-Steuerverbindung ML43004 Schubstange ML43005 Blattgriff komplett ML43006 Servo-Halterung ML43007 Unterer Rotorkopf ML43008 Batteriefach ML43009 oberes Rotorblatt ML43010 unteres Rotorblatt ML43011 Schwingstangengelenk ML43012 Lagerhalter ML43013 oberes Getriebe ML43014 unteres Getriebe ML43015 Außenwelle ML43016 Schwingstange, komplett ML43017... -
Seite 29: Austauschen Der Rotorblätter
Austauschen der Rotorblätter Ihr Pulsar Hubschrauber wird für den Fall einer Bruchlandung mit einem Satz Ersatz-Rotorblätter geliefert. Zum Austauschen der Rotorblätter wie folgt vorgehen: Die Rotorblätter sind mit einer Schraube befestigt und können sehr leicht ausgebaut werden. Die Schraube am beschädigten Blatt herausdrehen und das Blatt abnehmen. Das neue Blatt in die Lücke einsetzen und die Schraube wieder einsetzen und nur so fest anziehen, dass sich das Blatt noch frei bewegen kann. - Seite 60 MIRAGE RC ENTERPRISES LTD. 19 WILLIAM NADIN WAY SWADLINCOTE DERBYSHIRE DE11 0BB UNITED KINGDOM...
