nubert ATM Bedienungsanleitung Seite 7

Anschluss an einen Vollverstärker mit „Tape Monitor"-Funktion
Achten Sie bitte darauf, dass alle verwendeten elektrischen Kompo-
nenten ausgeschaltet sind!
Bei dieser Anschlussvariante, in der das ATM-Modul über die TAPE
IN/TAPE OUT Buchsen des Vollverstärkers eingeschleift wird, sind
die Quellgeräte wie CD-Player, DVD-Player, Tuner und so weiter
über die Eingangsbuchsen am Vollverstärker angeschlossen. So
können Sie auch weiterhin die Quellgeräte über die Fernbedienung
(sofern vorhanden) des Vollverstärkers umschalten.
!
Achtung! Wenn Sie das ATM­
Modul über TAPE IN/TAPE OUT
einschleifen, dürfen am ATM­
Modul keine Quell geräte ange­
schlossen sein.
©3/2019 · ATM Kompaktbox · ATM Standbox

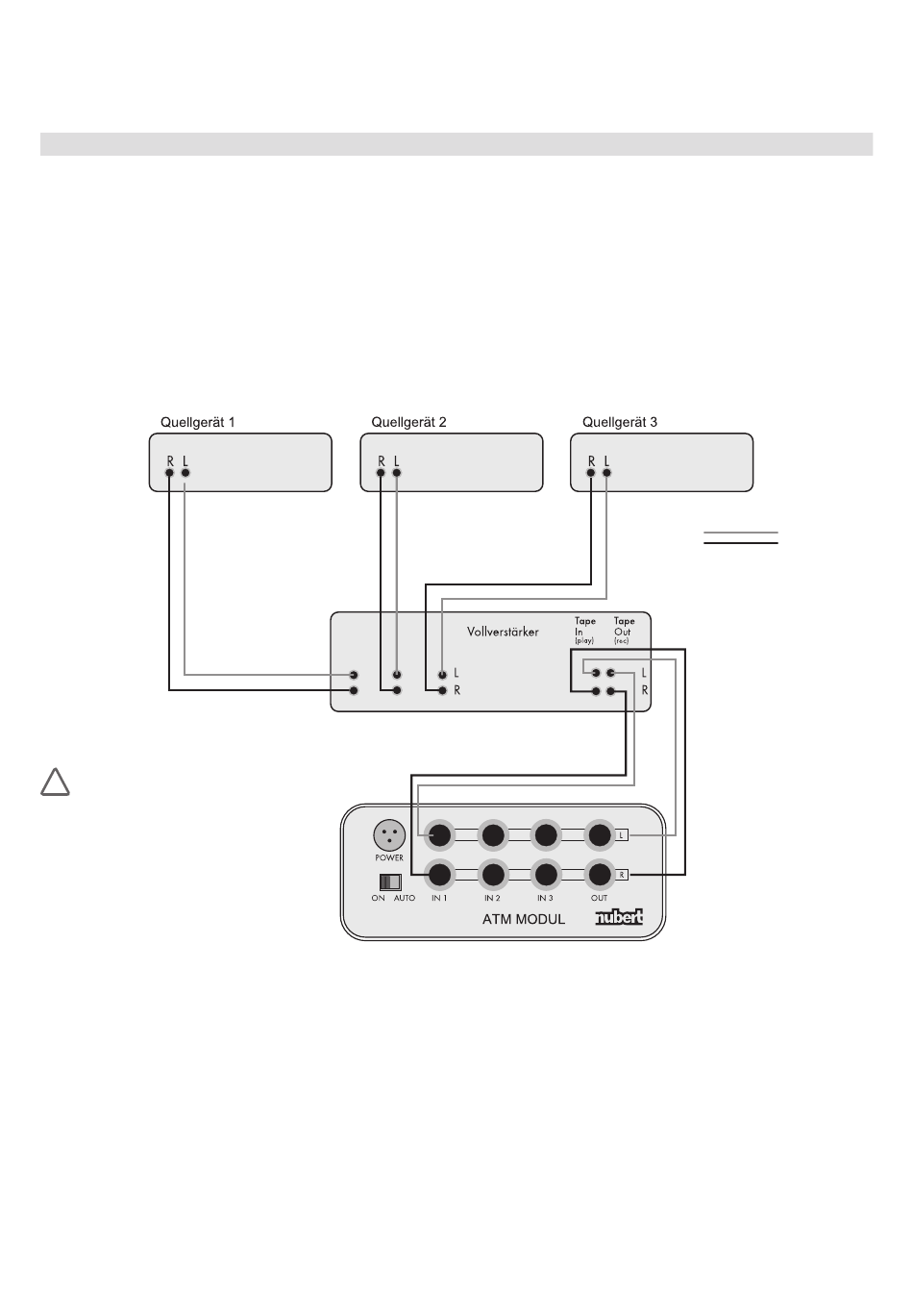

Verbinden Sie den Ausgang OUT am ATM-Modul mit dem Eingang
TAPE IN (oder PLAY) am Vollverstärker und den Eingang IN 1 am
ATM-Modul mit dem Ausgang TAPE OUT (oder REC).
Das vom ATM-Modul veränderte Signal hören Sie nur dann, wenn
Sie die „Tape Monitor"-Funktion am Verstärker aktiviert haben. (Bitte
beachten Sie dazu die Angaben in der Bedienungsanleitung Ihres
Verstärkers!)
Achten Sie dabei bitte auf die korrekte Verbindung der linken (L) und
rechten (R) Kanäle sowie auf den festen Sitz der Stecker.
L
R
Ein Linienpaar mit
einer schwarzen und
grauen Linie steht in
den Abbildungen für
ein Stereo­Cinchkabel.
7
