Video Türsprechanlage
Gebrauchsanweisung zu VTP 4F flat LCD color

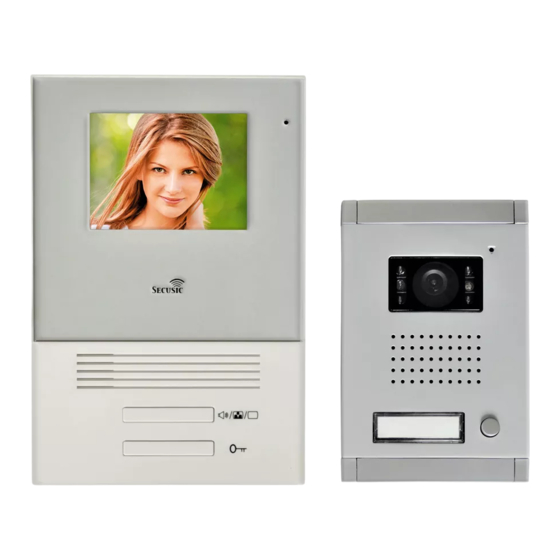

Übersicht
Monitor (Innenstelle)
Monitor
1. Monitor
2. Lautsprecher
3. Sprechen/EIN/AUS Taste
4. "Türöffner" Taste
5. Mikrofon
6. Stromanschluss-Buchse
7. "Lautstärke" Einstellung
8. "Helligkeit" Einstellung
9. "Farbe" Einstellung
10. Anschlussklemmen
11. Gerätbezeichnung
12. Montage Einrastungen
Installation
Installationshöhe
* Achtung: Die Kamera-Montagehöhe von 165 cm ist ein rein theoretischer
Durchschnittswert. Vergewissern Sie sich mittels einer Person, dass die Kamera nicht zu
hoch und nicht zu tief montiert wird.
I
Aussenstelle
a. Aluminum Frontabdeckung
b. Namensschild
c. Klingeltaste
d. Lautsprecher
e. Mikrofon
f. Kamera Befestigungs-
schraube und Abdeckung
1
Kamera (Aussenstelle)
Zubehör (mitgeliefert)
I. Monitor-
Montagehalterung
II. Kamera Einbau-
Rahmen
III. Verbindungskabel
(10 Meter)
IV. 15V Netzgerät
Werbung
Inhaltszusammenfassung für secusic VTP 4F flat LCD color
- Seite 1 Video Türsprechanlage Gebrauchsanweisung zu VTP 4F flat LCD color Übersicht Monitor (Innenstelle) Kamera (Aussenstelle) Monitor Aussenstelle Zubehör (mitgeliefert) 1. Monitor a. Aluminum Frontabdeckung I. Monitor- 2. Lautsprecher b. Namensschild Montagehalterung 3. Sprechen/EIN/AUS Taste c. Klingeltaste II. Kamera Einbau- 4. “Türöffner” Taste d.
- Seite 2 Türöffner- Anschlussschema Einsatz Trafo Achtung: Schliessen den Monitor erst am Strom an, wenn alle benötigten Drähte korrekt Mitgeliefertes angeschlossen sind. Ein falsches Anschliessen, Netzgerät sowie Netzteil-Verpolung kann die Video- Türsprechanlage zerstören. Die Garantieleistung erlischt! Schliessen Sie die Video- Türsprechanlage gemäss den Anschlussbezeichnung an: R >...
- Seite 3 Kamera Aussenstelle Installation 1. Setzten Sie die Einlassdose auf der von Ihnen gewählten Montagehöhe in die Mauer ein. Vergewissern Sie sich, dass die Dose korrekt ausgerichtet ist. 2. Lösen Sie die Frontblende von der Kamera, indem Sie die 4 Halter-Laschen behutsam eindrücken.
- Seite 4 Standby: 0.5W Gong-Klangart: Ding-Dong 10 LUX bei max. 50cm Umgebungstemperaturbereich Umgebungstemperaturbereich von -10ºC bis 45ºC bis max: 35ºC Entsorgen Sie elektrische Geräte nicht im Hausmüll, benutzen Sie die Sammelstellen der Gemeinde, oder geben Sie das alte Gerät dem Verkäufer zurück. www.secusic.com...
