Ac-Voedingsingang - HQ Power PROMIX22U Bedienungsanleitung

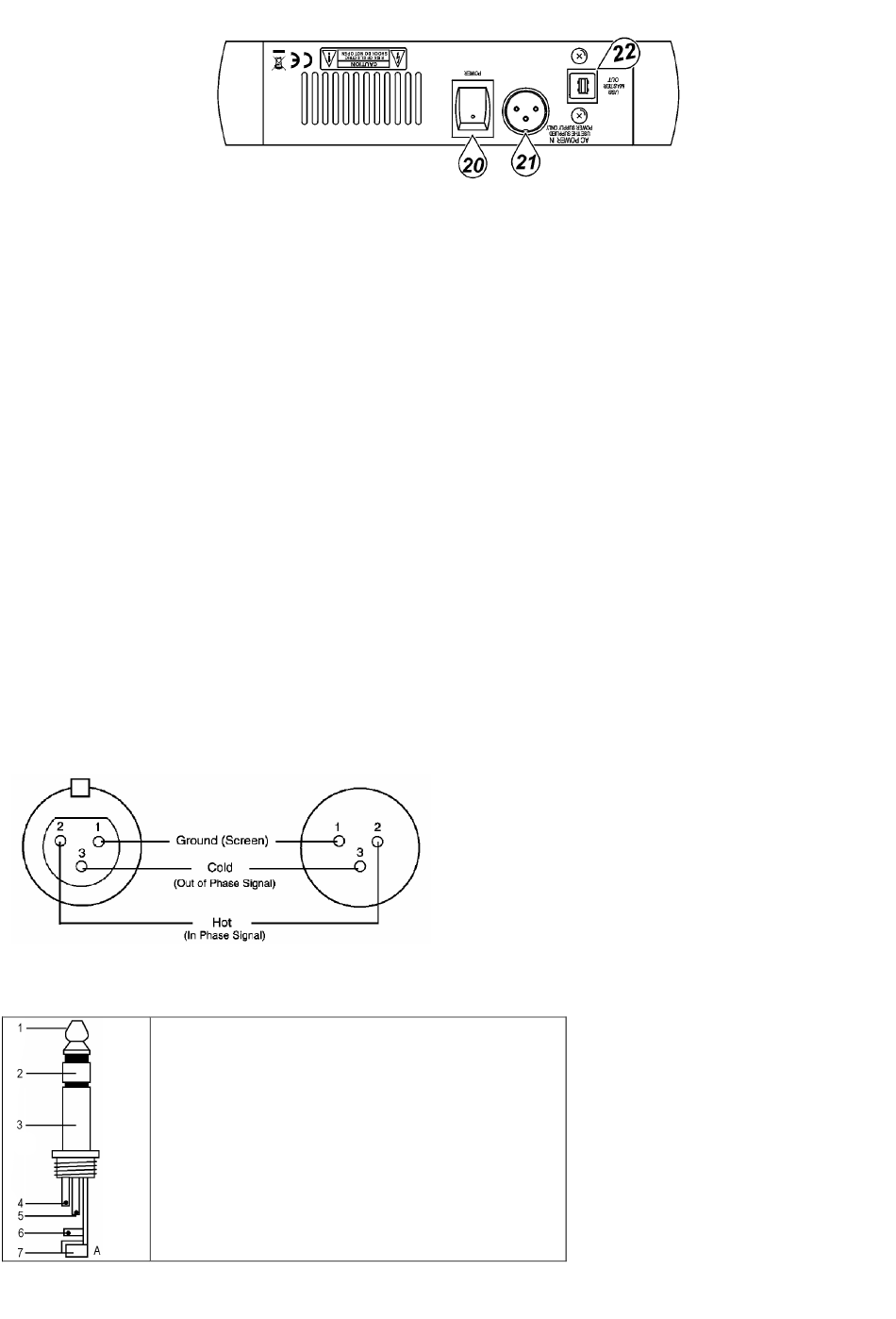

d. Achterpaneel
20. VOEDINGSSCHAKELAAR
Schakel de mengtafel in- of uit.
OPMERKING: Schakel eerst uw mengtafel in alvorens de luidsprekers in te schakelen.

21. AC-VOEDINGSINGANG

Verbind de meegeleverde voeding met de 3-pin aansluiting achteraan het toestel. Gebruik enkel de
meegeleverde adapter
e. Usb
22. USB-aansluiting
Gebruik deze aansluiting om mp3- en andere bestanden van uw computer af te spelen, en om een opname
op de computer op te slaan. Het signaal wordt verzonden naar kanalen 4/5/USB.
OPMERKING: Draai kanalen 4/5/USB volledig terug alvorens de usb-kabel te (ont)koppelen.
4. Aansluitingen
U mag niet-gebalanceerde toestellen met de gebalanceerde in- of uitgangen verbinden. Gebruik mono 1/4" jack-
aansluitingen of verbind de ring en de huls van de TRS-aansluitingen. Gebruik nooit niet-gebalanceerde XLR-
aansluitingen met de MIC-ingangen wanneer u de fantoomvoeding gebruikt.
Microfooningang
Doos (vrouwelijk)
Hoofdtelefoon
1. Tip = signaal links
2. Ring = signaal rechts
3. Huls = aarding
4. Tip
5. Ring
6. Huls
7. Snoerontlastingsklem
PROMIX22U_v2
Groep- & mixuitgangen
Plug (mannelijk)
11 HQPOWER
