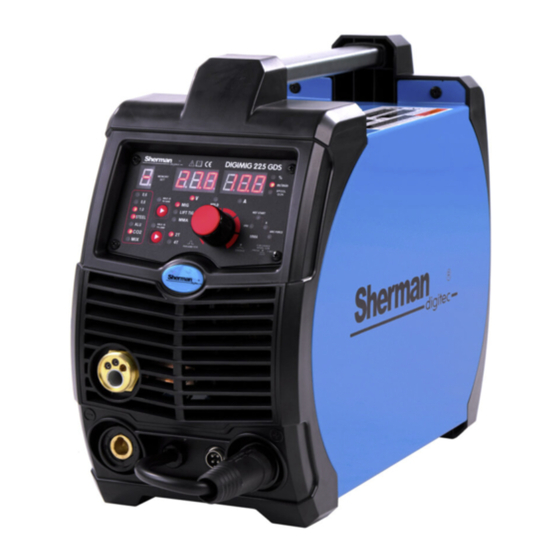

- Seite 1 V1.2 03/18/21 BENUTZERHANDBUCH Schweißgleichrichter synergistische Inverter DIGIMIG 225GDS...
-
Seite 2: Vermeidung Von Stromschlag
BEACHTUNG! Vor der Installation und Inbetriebnahme Bitte lesen Sie diese Anweisungen 1. ALLGEMEINES Inbetriebnahme und Betrieb des Gerätes kann nur nach einer sorgfältigen Lektüre dieses Handbuch vorgenommen werden. Durch die kontinuierliche Weiterentwicklung der technischen Ausrüstung, kann einige Funktionen modifiziert werden und den Betrieb im Detail aus der Beschreibung im Handbuch abweichen. Dies ist nicht ein Gerätefehler, sondern das Ergebnis einer kontinuierlichen Fortschritts und Modifikation Arbeitseinheit. -
Seite 3: Explosionsschutz Und Feuer
Vergiftungs Prävention Dämpfe und Gase zu dem Zeitpunkt des Schweißens von Beschichtungen für Schweißelektroden und die Verdampfung von Metallen entwickelt: • Verwenden Lüftungs- und Abgas installierte in begrenztem Luftaustausch. • Brennen Sie die frische Luft bei der Arbeit in einem geschlossenen Raum (Tanks) •... -
Seite 4: Technische Daten
3. ALLGEMEINE BESCHREIBUNG DIGIMIG 225GDS synergetischen Schweißen zum manuellen Schweißen von Stahl und Nichteisenmetallen verwendet. Ermöglicht MIG / MAG, MMA (beschichtete Elektrode) und Heben TIG. Es kann auch löten dünne (3 mm) verzinkte Bleche verwendet werden. Durch die Polarisationsänderungseinheit kann durch MIG / MAG-Schweißen geschweißt werden, mit der Verwendung von Standard-Draht in den Schutzgasen und die selbstschütz Fülldrähte. -
Seite 5: Schutz Vor Überhitzung
4.2 MIG Griff Typ: TW-15 Die maximale Strombelastbarkeit: 200 A (CO 200 A (CO 200 A (CO 200 A (CO Art der Kühlung: Der Kühlgasstrom: 10-18 l / min Länge: Auslastungsgrad Einschaltdauer ist auf einen Zeitraum von 10 Minuten. Tastverhältnis von 30% bedeutet, dass nach 3 Minuten des Betriebes der Vorrichtung für eine 7-minütige Pause erforderlich sind. Einschaltdauer von 100% bedeutet, dass die Maschine kontinuierlich ohne Unterbrechung betrieben werden kann. -
Seite 6: Vorbereitung Gerät Zu Arbeiten
5. VORBEREITUNG Gerät zu arbeiten Bei der Lagerung oder der Einheit unter Gefrier Transport vor Betrieb des Gerätes, die Temperatur über dem Gefrierpunkt zu bringen. 1. Schalten MIG 2. Nest "-" 3. Schließen Polaritätswechsel 4. Steuer Spool Topfenhalter Gun 5. Slot "+" 6. - Seite 7 5.1.2 Verfahren zum TIG Schweißen durch dieses Verfahren ist es notwendig, einen zusätzlichen WIG-Brenner zu verwenden. Der Griff ist gasgekühlter Strombelastbarkeit von 200A, ausgestattet mit einem Schutzgas-Steuerventil erforderlich. Stromanschlußhalter sollten mit dem negativen Pol (2) und die Gasleitung an den Regler mit dem Gaszylinder verbunden werden. Der positive Pol der Quelle (5) mit dem Werkstück verbunden ist mittels eines Drahtes mit einer Klemme.
- Seite 8 5.1.3 MIG-Löten und 5.1.3.1 Schweißen und Löten Schutzgas Klemmenstrom Halter sollte MIG (1) verbunden werden. Gasleitung aus dem Regler, Blei und heften sich an die Gasdüse (7) an der Rückwand des Gehäuses. Plug Polarisationsänderungen (3) in der Fassung (5). Der negative Pol einer Quelle (2) zum Werkstück verbunden ist mittels eines Drahtes mit einer Klemme. Stecken Sie das Gerät in eine Steckdose 230 V 50 Hz.
-
Seite 9: Schweißart Griff Spool Gun (Optional)
5.1.3.2 selbstschützSchweißStahlDraht Klemmenstrom Halter sollte MIG (1) verbunden werden. Plug Polarisationsänderungen (3) in der Steckdose (2). Der positive Pol der Quelle (5) mit dem Werkstück verbunden ist mittels eines Drahtes mit einer Klemme. Stecken Sie das Gerät in eine Steckdose 230 V 50 Hz. 5.1.3.3 Schweißart Griff Spool Gun (optional) Klemmenstrom Halter sollte MIG (1) verbunden werden. -
Seite 10: Einsetzen Der Drahtspule Elektroden
5.3 Anschluss an das Stromnetz 1. Vorrichtung nur werden in einem einphasigen, Drei-Draht, mit geerdetem neutralem verwendet. 2. Inverter DIGIMIG 225GDS Gleichrichter ausgelegt ist, mit dem Netzwerk 230V50 Hz zusammenzuwirken 25 Aktion zeitverzögert fusioniert. Stromversorgung sollte ohne Spannungsabfall stabil sein. -
Seite 11: Betrieb
6. BETRIEB 6.1 Frontplatte A - Display Speicher Das Display zeigt die eingestellte Anzahl von Parametern in den Speicher aufgerufen oder geschrieben werden. B - Schweißverfahren Auswahltaste und die Einstellungen speichern Die Taste wird verwendet, um das Schweißverfahren zu wählen. Die Wahl des geeigneten Verfahrens wird durch Aufleuchten der LED bestätigt. Durch Drücken der Taste für 3 Sekunden, um die Speichermodus-Einstellungen zu gehen. - Seite 12 Speichern der Einstellungen. Das Gerät verfügt über einen Speicher von der letzten Einstellung, also nach dem Abschalten und dann zu den zuletzt eingestellten Parametern zurück. Es besteht auch die Möglichkeit, 10 Sätze von Einstellungen von Speichern (0-9) für jedes Schweißverfahren. Durch Drücken der Taste (B) für ca. 3 Sekunden, die grüne Diode und der Eingabe Ihrer Einstellungen zu speichern. Die Anzeige (A) wird die Programmnummer blinkt, der den aktuellen Satz von Parametern gespeichert werden.
- Seite 13 Diese Taste wird verwendet, um den Source-Control-Modus zu wählen. Die Auswahl des geeigneten Modus wird durch Aufleuchten der LED bestätigt. Durch Drücken der Taste für 3 Sekunden, um die Speichermodus-Einstellungen zu gehen. Wahl der Betriebsart 2T / 4T Änderung der Betriebsart zwischen 2T und 4T ist nur in MIG. Modusauswahl wird durch Aufleuchten der entsprechenden LEDs signalisiert. Drücken Sie kurz E die Schalttafel ermöglicht es den Schweißer den Schweißmodus zu wählen.
- Seite 14 Dioden nur dann aktiv, während MMA Schweißen. F Drücken des Bedienknopfes bewirkt, dass der Übergang zwischen den unterschiedlichen Funktionen. Die Entzündung ist eine LED zeigt an, welche Funktion wird derzeit geregelt. Drehen Sie den Knopf (F) nach links oder rechts, um den Wert der Funktion zu ändern. Aktivieren oder deaktivieren VRD sollte den Wert des Schweißstroms eingestellt 108A und drücken Sie dann die Taste 3 Sekunden (E).
- Seite 15 Abschluss des Schweißvorganges zu vermeiden Krater porowania empfohlen für 2-3 Sekunden zu warten, und den Gasdüse aus dem Bereich des Kraters bewegen. 7.3.1 Modus synergistischen Fe, SS, Al-Legierungen Welder DIGIMIG 225GDS nach dem Einschalten MIG Betrieb arbeitet als eine synergistische Wirkung, die die automatische Auswahl eines Satzes von Standard-Schweißparameter ermöglicht, dh. Die Schweißspannung und Drahtvorschubgeschwindigkeit für die ausgewählte schweißbarem Material.
- Seite 16 Zusätzlich, abhängig von den Betriebsbedingungen Induktivitätswert eingestellt werden kann, die die Form der Schweißnaht auswirkt, die Eindringtiefe und die zusätzlich in Abhängigkeit von den Betriebsbedingungen kann so eingestellt Induktivitätswert wird, die die Form der Schweißnaht auswirkt, die Eindringtiefe und die Menge an Schweißspritzern Betriebsbedingungen kann so eingestellt Induktivitätswert wird, die die Form der Schweißnaht auswirkt, die Eindringtiefe und die Menge an Schweißspritzern Betriebsbedingungen kann so eingestellt Induktivitätswert wird, die die Form der Schweißnaht auswirkt, die Eindringtiefe und die Menge an Schweißspritzern Je nach Dicke des geschweißten Materials...
-
Seite 17: Die Wahl Des Schutzgases
Die Wahl des Schutzgases Je nach Grundmaterial ist es möglich, ein geeignetes Schutzgas zu wählen. Synergetischen Programme wurden zu der Spezies der Bindemittel geeigneten Schutzgase zugeordnet ist, die in der Tabelle in Absatz 7.3.1 angegeben sind. Um ein geeignetes Gas zu wählen, drücken Sie die Taste (F), bis die linke Display markiert „GAS“. Drehen Sie den Knopf (F), wählen Sie die Art des Gases. - Seite 18 - 10% (Fest arc / weld konvex / größer spritzer) / + 10% (soft arc / weld flach / weniger Spritzer). 7.3.1.1 Speichern und Laden von Speichereinstellungen für Programme in Synergie-Modus enthalten MIG Schweißparameter und Funktionen der Geräteeinstellungen in synergetischen Schweißmodus kann DIGIMIG 225GDS 10 unabhängige Programme speichern. Aufzeichnungsmodus und der Ladevorgang wird in Punkt beschrieben. 6 B und E.
- Seite 19 Sie sind nach anderen Prinzipien ihrer Auswahl und soweit die Parameter eines Satzes von synergistischen können immer noch durch das in Absatz 7.3.1, es einstellbare Parameter im manuellen Modus werden nicht nach synergistischen den Regeln geändert beschriebenen System korrigiert werden. Bitte beachten Sie, dass Paketspeichereinstellungen nach dem Aufruf und Änderung keine Schweißparameteränderungen werden nicht automatisch in diesem Paket gespeichert werden.
-
Seite 20: Schweißen Von Edelstahl
Vorbereitung des Materials: • Punktschweißen, Reinigen und Entfetten kurz vor dem Schweißen, • Aluminiumteile entfettet, indem sie mit einer Entfettung Formulierung befeuchtet mit einem sauberen Tuch abwischen, zB ,. Aceton (Alkohol ist kein guter Entfettungsmittel, entmutigt die Verwendung davon bei der Reinigung von Aluminium). •... - Seite 21 9. Tabelle empfohlenen Parameter VALUE 9.1 MMA Der Durchmesser der Elektroden Schweißstrom 70 - 100A 110 - 140A 170 - 220A 230 - 280A 9.2 WIG Dicke (mm) Schweißstrom (A) Die Strömung des Schutzgases (l Der Durchmesser des Der Durchmesser der Elektroden (Mm) / min) Elektrodendrahtes...
-
Seite 22: Ursachen Unsachgemäßem Betrieb
Tempus Gruboś Freie Schweißstrom Fließen Der Durchmesser Die Neigung der Schweißgeschwindigkeit e Verwendung Æ Auslaßelektroden Blatt (m) Gas (L das Kabel (cm / min) Brenner von Schweiß / min) (L / (m) (m) min) (L / (Mm) (mm) (mm) (°) (AND) (UND) (UND) - Seite 23 11. OPERATION MANUAL Der Betrieb des Schweißers DIGIMIG 225GDS sollte in einer Atmosphäre frei von korrosiven Komponenten und staubig nehmen. Das Gerät nicht in staubigen Ort in der Nähe der Arbeitsmühlen etc. Staub und Verschmutzung Steuerplatinen Öles, Drähte und Anschlüsse innerhalb der Einheit kann einen elektrischen Kurzschluss verursachen, und folglich an die Schweißmaschine beschädigen.
-
Seite 24: Hinweise Zur Pflege
Liste der Verbrauchsmaterialien: Für Stahldraht Bei Aluminiumleitern Walzenaufgeber 30x10x10mm Walzenaufgeber Al 30x10x10mm Stromdüse M6x25 TW-15 Al Ende des aktuellen TW-15 M6x25 3 Stromdüse M6x25 TW-15 Al Ende der aktuellen TW-15 M6x25 3 Der Verbinder Strom TW-15 Gasdüse TW-15 Der Beitrag von Stahl 3m Der Beitrag von Teflon 3m Eine vollständige Liste mit Verbrauchsmaterialien und Ersatzteilen ist auf der Website und in der Gesellschaft www.tecweld.pl TECWELD zur Verfügung. -
Seite 25: Garantie
Name Name Menge Menge Der Gehäuseboden Magnetspule Socket "+" Die Trennwand der Stift reel Plug Polarisationsänderungen Remote-Terminal Tragegriff Nest "-" Gasanschluss Frontblende Kabelverschraubung Einstellknopf Stromschalter Schalttafel Rückwand Das Album zeigt Ventilator Stromsensor Schloss Umschlaganleger Kupferverbinder Bedecken Sie den Drahtvorschub Gehäuse Scharnier Hauptplatine Drahtvorschubgerät... -
Seite 26: Electric Scheme
16. ELECTRIC SCHEME... -
Seite 27: Konformitätserklärung
21/3/6 Ast: 41-909 Bytom ul. 3 Cross POLEN Erklären Sie, dass das genannte Produkt: Inverter-Schweißgerät DIGIMIG 225GDS Handelsname: Art: MIG 225GDS Hersteller Marke: zu denen sich diese Erklärung bezieht entspricht den folgenden Richtlinien der Europäischen Union und der Umsetzung der...
