A520007 WindTec

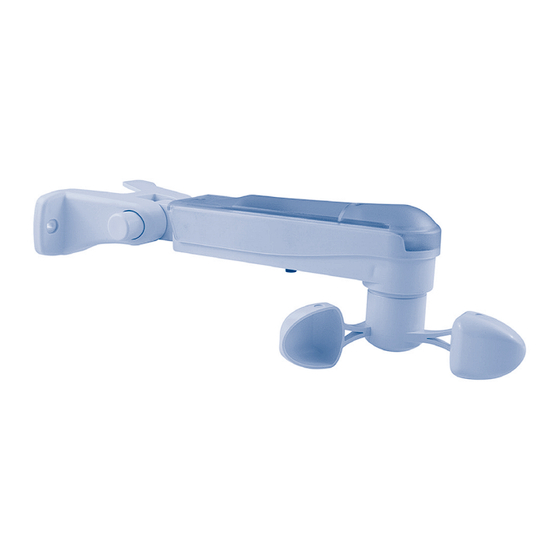

A520008 WindTec Lux
I
SENSORE VENTO E VENTO/LUCE
GB
WIND SENSOR & SUN SENSOR
D
WETTERSTATION WINDWÄCHTER & SONNENSENSOR
F
CAPTEUR DE VENT ET DE VENT-LUMIÈRE
ANEMÓMETRO CON SENSOR LUZ
E
PARA EL CONTROL DEL TOLDO
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für cherubini A520008 WindTec Lux
Inhaltszusammenfassung für cherubini A520008 WindTec Lux
- Seite 1 A520007 WindTec A520008 WindTec Lux SENSORE VENTO E VENTO/LUCE WIND SENSOR & SUN SENSOR WETTERSTATION WINDWÄCHTER & SONNENSENSOR CAPTEUR DE VENT ET DE VENT-LUMIÈRE ANEMÓMETRO CON SENSOR LUZ PARA EL CONTROL DEL TOLDO ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN INSTRUCTIONS - INSTRUCCIONES...
-
Seite 3: Inhaltsverzeichnis
ÜBERSETZUNG DER ORIGINAL- BETRIEBSANLEITUNG Inhaltsverzeichnis: Elektrische Anschlüsse .................... S. 28 Technische Eigenschaften ..................S. 28 Funktion Lux ......................S. 29 Kompatible Handsender ..................S. 30 Symbolerklärung ..................... S. 30 Eingabe der Befehlsfolgen ..................S. 31 Positionierung der Wetterstation ................S. 32 Anschluss mehrerer Motoren an die Wetterstation .......... -
Seite 4: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE WINDTEC A520007 WINDTEC LUX Blau A520008 Braun TECHNISCHE EIGENSCHAFTEN Diese Wetterstation wird in zwei Varianten angeboten: - WindTec: Windwächter - WindTec Lux: Windwächter und Sonnensensor WINDTEC WINDTEC LUX WINDWÄCHTER UND WINDWÄCHTER SONNENSENSOR Spannung (V) / (Hz) 230 / 50 230 / 50 Funkfrequenz (MHz) 433,92... -
Seite 5: Funktion Lux
FUNKTION LUX ACHTUNG! Zur Funktion des Sonnensensor beim “WindTec LUX” muss ein Handsender der Baureihe SKIPPER oder GIRO mit der “LUX” Funktion verwendet werden. (“SKIPPER LUX” - “SKIPPER P-LUX” - “GIRO LUX” - “GIRO P-LUX”). Baureihe SKIPPER Aktivieren / Deaktivieren Skipper des Sonnensensors Skipper... -
Seite 6: Kompatible Handsender
KOMPATIBLE HANDSENDER LED - Skipper Skipper Skipper Skipper Skipper Skipper Display - Skipper Skipper Skipper Skipper Skipper Stopp Auswahl des Kanals Aktivieren / Deaktivieren Siehe die entsprechende des Sonnensensors Skipper Bedienungsanleitung Skipper GIRO GIRO Wall Stopp STOPP GIRO Lux GIRO P-Lux DISPLAY GIRO Plus DISPLAY... -
Seite 7: Eingabe Der Befehlsfolgen
EINGABE DER BEFEHLSFOLGEN Die meisten Befehlsfolgen entsprechen drei klar unterschiedlichen Schritten, bei deren Ende der Motor, mit unterschiedlichen Drehungen, anzeigt ob die Eingabe erfolgreich war oder misslungen ist. Hier werden die vom Motor gegebenen Signale erläutert. Die Tasten müssen wie unten beschrieben gedrückt werden und es dürfen nicht mehr als 4 Sekunden von einem Schritt zum anderen verstreichen. -
Seite 8: Positionierung Der Wetterstation
POSITIONIERUNG DER WETTERSTATION VORSICHT! Die Wetterstation WindTec Lux ist seitlich, so nahe wie möglich an der entsprechenden Markise zu montieren. Diese darf weder unterhalb oder oberhalb, noch von der Markise verdeckt montiert werden. RICHTIG FALSCH FALSCH ANSCHLUSS MEHRERER MOTOREN AN DIE WETTERSTATION Mit einer einzelnen Wetterstation WindTec können bis zu 5 Markisen, die mit Rohrmotoren Blue Wave RX bestückt sind, gesteuert werden. -
Seite 9: Befestigung Der Wetterstation
BEFESTIGUNG DER WETTERSTATION Die Wetterstation WindTec beinhaltet einen Verstellmechanismus der die Montage in diversen Positionen erlaubt. Die Verstellung der Neigung des Halters kann durch drücken des “Knopfes” ausgeführt werden. Bei Druck löst sich die Einrastung und ermöglicht die Verstellung. DRÜCKEN... -
Seite 10: Einprogrammierung Der Wetterstation
EINPROGRAMMIERUNG DER WETTERSTATION Um die Wetterstation mit dem Motor in Verbindung zu bringen, muss ein bereits eingestellter Handsender benutzt werden. Zur Einstellung geht man wie folgt vor: Tn: Eingestellter Handsender 2 Sek Taste set LÖSCHUNG DER WETTERSTATION Zur Löschung der Verbindung der Wetterstation zum Motor, muss ein bereits eingestellter Handsender benutzt werden. -
Seite 11: Einstellung Des Windwächters
EINSTELLUNG DES WINDWÄCHTERS Die Einstellung der Wind-Alarmauslösung erfolgt über das unten am Gehäuse befindliche, mit dem Symbol der Windhose versehene, Einstellrad der Wetterstation WindTec. Der “Windalarm” kann auf drei verschiedene Niveaus, von minimal 7,5 Km/h bis maximal 45 km/h, eingestellt werden. Es ist ratsam den Windalarm nicht über das vierte Niveau, von 35 Km/h, einzustellen. -
Seite 12: Deaktivierung Der Automatischen Öffnung Nach Einem Windalarm
DEAKTIVIERUNG DER AUTOMATISCHEN ÖFFNUNG NACH EINEM WINDALARM - nur mit Motoren Wave RX / Senso RX - Nach einer Aktivierung kann die automatische Öffnung nach einem Windalarm mit den folgend beschrieben Befehlsfolgen erneut deaktiviert werden: Tn: Eingestellter Handsender Tn (2 Sek) EINSTELLUNG DES SONNENSENSORS (WindTec Lux) Die Einstellung des Niveaus des Sonnen-... -
Seite 13: Sonnensensor Aktivieren Und Deaktivieren - Mit Handsender Baureihe Giro
AKTIVIEREN / DEAKTIVIEREN DES SONNENSENSORS MIT HANDSENDER DER BAUREIHE GIRO Um den Sonnensensor zu deaktivieren oder zu Windwächter und aktivieren (Windwächter & Sonnensensor aktiv), muss Sonnsensor aktiv. ein Handsender GIRO LUX oder GIRO P-LUX verwendet Nur Windwächter werden. aktiv. Mit den folgend abgebildeten Tasten wie folgend beschrieben vorgehen: GIRO Lux Bei kurzem antippen der Taste wir der bestehende Status Aktivieren... -
Seite 14: Test Modus
Niveau fällt. Zur Erzielung der Auf und Ab Befehle zu den gewünschten Lichtverhältnissen, kann dieser Test mehrmals durchgeführt werden. EU-KONFORMITÄTSERKLÄRUNG CHERUBINI S.p.A. erklärt der produkt erfüllt die einschlägigen Harmonisie- rungsrechtsvorschriften der Union: Richtlinie 2014/53/EU, Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung kann unter unserer Web-Seite... - Seite 16 CHERUBINI S.p.A. Via Adige 55 25081 Bedizzole (BS) - Italy Tel. +39 030 6872.039 | Fax +39 030 6872.040 info@cherubini.it | www.cherubini.it CHERUBINI Iberia S.L. Avda. Unión Europea 11-H Apdo. 283 - P. I. El Castillo 03630 Sax Alicante - Spain Tel.
