- Seite 44 Benzin-Heckenschneider ©Trueshopping LTD Issue 01 mc-rt...
- Seite 45 INHALT Produktberatung/Kontakt Gerätekennwerte Sicherheitsanweisungen Schutzvorkehrungen Betanken Vibrationen Umgebungsschutzmaßnahmen Geräteschutz Altersbeschränkung Bestimmungsgemäße Verwendung Verhalten im Notfall Hinweise für die sichere Verwendung Kraftstoffsicherheit Was kann das Gerät? Lieferumfang Der Motor Montage des Griffs Stiel-Ansatzstück Montage des Schultergeschirrs Starten des Gerätes Die Heckenschere Die Teile der Heckenschere Montage der Heckenschere Einstellen der Leerlaufschraube...
- Seite 46 DIESE ANLEITUNG BEZIEHT SICH AUF DIE FOLGENDEN MODELLNUMMERN – MFS260HT MFS330HT MFS430HT MFS520HT MFS550HT MFS580HT MFS620HT MFS650HT MFS680HT *Trotz der sorgfältigen Überprüfung aller Angaben in dieser Anleitung kann es zu Abweichungen aufgrund von geringfügigen Konstruktionsunterschieden kommen. Bitte besuche Sie bei Abweichungen die...
-
Seite 47: Sicherheitsanweisungen
Sicherheitsanweisungen Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes sorgfältig durch. Nehmen Sie bei Fragen zum Gebrauch bitte mit dem Hersteller Kontakt auf. Schutzvorkehrungen ACHTUNG! Um einen sicheren Betrieb zu gewährleisten, sind die Sicherheits-, ! Verwenden Sie das Gerät nicht in schlecht Installations- und Bedienungsanleitungen zu belüfteten Umgebungen oder in Räumen. -
Seite 48: Vibrationen
! Lagern Sie das Gerät trocken und sicher vor Schließen Sie den Tankdeckel nach dem Tanken richtig und fest, um zu verhindern, dem Zugriff durch Unbefugte. Teile des dass er sich während des Betriebes lockert. Gerätes können Verletzungen hervorrufen und sollten von Kindern/Haustieren ferngehalten werden. -
Seite 49: Hinweise Für Die Sichere Verwendung
Gehörschäden, bei Verwendung ohne • Lagern Sie den Kraftstoff in speziellen Gehörschutz Kraftstoffkanistern. Lagern Sie ihn NICHT in der Mischflasche. Kohlenmonoxidvergiftungen, bei • Verwendung in geschlossenen Räumen Füllen Sie den Kraftstoff im Freien ein und rauchen Sie nicht beim Betanken. •... -
Seite 50: Luftfilter

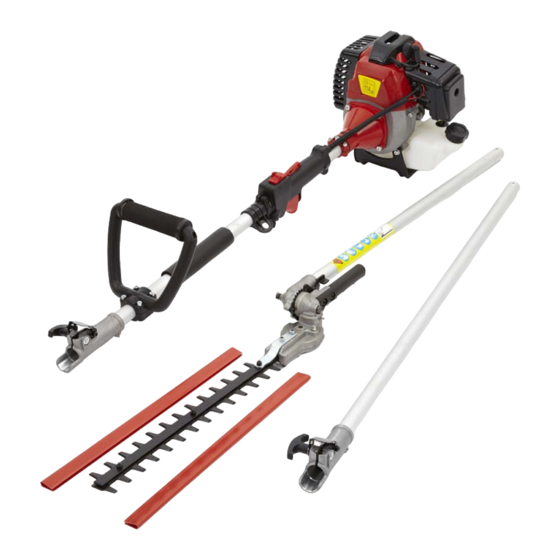

• Der Motor Motorblock mit Griff • Werkzeuge • Verlängerungsstange • Griff • Heckenschere • Trageriemen • Kraftstoffmischflasche 1. Tankdeckel 2. Choke-Hebel: erleichtert den Anlass- Prozess des Motors. 1. Griff 3. Kraftstoffpumpe: erhöht die 2. Öse für Geschirr Kraftstoffzufuhr bei Kaltstarts. 3. -
Seite 51: Stiel-Ansatzstück
Stiel-Ansatzstück Die verschiedenen Anbauteile/Werkzeuge werden durch Verbindung mit der Kupplung am Ende der festen Maschinenstange an die Maschine angeschlossen. Öffnen Sie die Kupplung und lockern Sie die Verbindung durch Drehen des Haltegriffs. Schließen Sie die Kupplung wieder, drehen sie den Verschlussgriff fest zu, und prüfen Sie die Stabilität der Verbindung, indem Sie die Stange drehen. - Seite 52 den Ansaugball einige Male (8-10) zum Ansaugen des Kraftstoffs. • Legen Sie den Zündschalter auf die „I”- Position und halten sie die Gassperre. Betätigen Sie dann den Gashebel. Gashebelsperre Drossel • Beim Halten, drücken Sie den Schalter neben dem On/Off-Schalter •...
-
Seite 53: Die Heckenschere
• Die Teile der Heckenschere Wiederholen Sie den Vorgang, bis Sie ein Stottern oder Husten des Motors hören. Drücken Sie, sobald die Geräusche des Motors zu hören sind, den Choke-Hebel nach unten und ziehen Sie den Anlasser, um den Motor zu starten. Sie können nun den Gashebel ziehen und das Gerät in Gang setzen. -
Seite 54: Montage Der Heckenschere
• Drehen Sie die Schraube mit einem flachen Schraubendreher in beliebige Montage der Heckenschere Richtung oder lauschen Sie dem Motorgeräusch, um einen Eindruck von der momentanen Drehzahl zu gewinnen. 1. Klappen Heckenscheren- Halterung durch Drücken der zwei ! Bitte beachten Sie, dass der Motor Sperrhebel (1) auf. -
Seite 55: Durchführdichtung
einer schmalen Zange und einem kleinen flachen Schraubenzieher. Schwarzer Schlauch = Zufuhr Durchsichtiger Schlauch = Rücklauf Lieferung Vor- / Rück Kraftstofftankdecke Halteriemen • Drücken Sie nun die Durchführdichtung mit einem stumpfen schmalen Gegenstand in den Kraftstofftank und ziehen Sie sie dann mit der schmalen Zange durch die Kraftstoffeinfüllöffnung. - Seite 56 • Setzen Sie die Ersatz- Kraftstoffleitungen / Dichtung in den Tank ein und drücken Sie sie in ihre Position mithilfe eines flachen Schraubenziehers. Verbinden Sie die Leitungen mit den Verbindungsstücken am Vergaser. • Führen Sie nun zum Schluss den * Die Dichtung kann zur leichteren Halteriemen wieder in den Montage mit WD40 eingesprüht Kraftstofftank ein und schrauben Sie...
-
Seite 57: Austausch Des Kraftstofffilters
Kraftstofftankdeckel Austausch des Kraftstofffilters Halteriemen ! Der Kraftstofftank muss vollkommen Ziehen Sie mithilfe eines gebogenen geleert sein, bevor diese Reparatur Drahtstücks (z.B. einem Zelthering vorgenommen werden kann. oder einem alten Kleiderbügel) den Kraftstoffzufuhrschlauch aus dem Tank, wie in der Abbildung. Der •... -
Seite 58: Kraftstofffilter
Kraftstoffzufuhrschlauch * Falls der Schlauch an seinem Ende beschädigt oder eingerissen ist, schneiden Sie das kaputte Stück mit einer Schere ab. • Montieren Sie den Ersatz-Filter am Schlauch. Führen Sie ihn so weit ein, dass die Düse nicht mehr sichtbar ist. Kraftstofffilter •... -
Seite 59: Ersetzen/Prüfen Der Zündkerze
Ersetzen/Prüfen der Zündkerze ! Es besteht die Gefahr eines Stromstoßes, gehen Sie daher mit Vorsicht vor. ! Stellen Sie sicher, dass sich kein Kraftstoff im Gerät befindet. • Setzen Sie den Schlauch und den Filter wieder in den Tank ein und schließen Sie den Deckel. - Seite 60 • indem man sie an eine Metallfläche Lockern Sie die Zündkerze, indem Sie wie etwa den Motorblock drückt. den Steckschlüssel des mitgelieferten Werkzeuges Zündkerze aufsetzen fest gegen Uhrzeigersinn mit der Handfläche gegen den Schlüsselstab schlagen. • Stellen Sie zum Schluss den Schalter des Gashebels auf die „I”-Position.
-
Seite 61: Reinigung/Tausch Des Luftfilters
Abb.1 • Ziehen Sie den Schaumstoff-Luftfilter vorsichtig heraus. • Setzen Sie nun die Zündkerze ein, indem Sie die ersten beiden Schritte in umgekehrter Reihenfolge ausführen. Reinigung / Austausch des Luftfilters • Schrauben Sie den Verschlussdeckel ab und entfernen Sie den Filterdeckel. ** Bei einigen Modellen besteht der Verschlussdeckel einer... -
Seite 62: Austausch/Wartung Des Vergasers
• *Das Eindringen von sehr feinen Schmutzteilchen in den Motorbereich Austausch / Wartung des Vergasers lässt sich verhindern, indem man ein paar Tropfen Öl in den Filter einbringt und den Schaumstoff mit den Händen Im Folgenden zeigen wir Ihnen, wie Sie knetet. - Seite 63 abgebildet mit einer Drehbewegung im Uhrzeigersinn, um Platz für die Entfernung des Kabels zu schaffen. • Ziehen Sie die Metallhalterung und den Rest der schwarzen Luftfilter- Verkleidung aus dem Gerät. Sie haben nun Zugriff auf den Vergaser. • Entfernen Sie die Kraftstoffschläuche des Vergasers, indem Sie sie mit den Fingern herausziehen.
-
Seite 64: Online-Hilfe
Online-Hilfe *Wenn Sie eine Inspektion durchführen, Auf unserer prüfen Sie bitte, ob Schmutzpartikel Website www.trueshopping.co.uk eingelagert sind oder die Gummidichtung finden Sie etliche Videos, in denen einige des Vergasers beschädigt oder verbogen der Abläufe, die wir hier erklärt haben, ist. - Seite 65 Schallleistungspegel 114dB(A) Vibration 8,924m/s K=1,5m/s CONTACT US TRUESHOPPING LTD UNIT 1 & 2 DAWSON CT BILLINGTON ROAD BURNLEY BB11 5UB ENGLAND TEL – 01282 471385 (CUSTOMER SERVICES) WWW.TRUESHOPPING.COM...
