Newall DPG2000 Anweisungen Zur Inbetriebnahme Und Zum Gebrauch Seite 5

Stromschalter
Erdungsschraube
Eingangsstecker 1,2 oder 3,
Je nach Modell
Der SCHUTZERDKREIS der Stromversorgung MUSS über die Stromzuleitung an den Schutzerdanschluß des
Gehauses ANGESCHLOSSEN SEIN.
Die Stromzuleitung muß mit Kabelklemmen am Befestigungsbügel oder der Befestigungssäule befestigt sein, um
sicherzustellen, daß sie nicht in eine gefährliche Stellung rutschen, d. h., auf den Boden oder in eine Kühlmittelwanne
fallen kann, wenn der Anschluß an den Schrank unterbrochen wird.
Die Stromzuleitung muß von beweglichen Teilen, Spänen, Kühlmitteln oder Wärmequellen entfernt geführt werden.
Stromspannungs-
Wahlschalter
Stromsicherung
Darf nicht vom Bediener ausgewechselt werden
Vor Ersatz Stromzufuhr unterbrechen

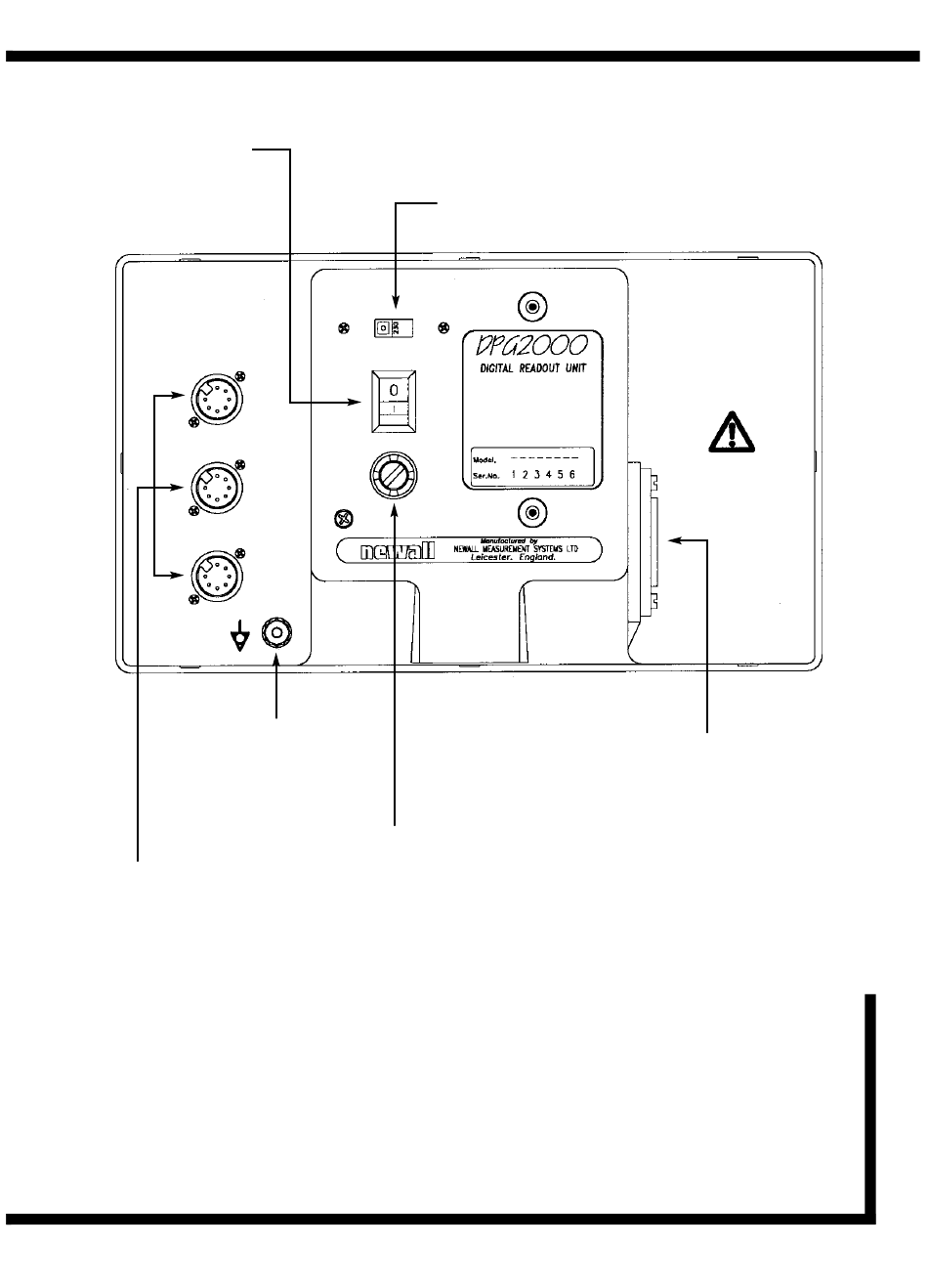

Abbildung 1.2 Anschlußdiagramm
IEC-Einlass (Netzstrom)
Newall Measurement Systems
Installation
4
