Installation
2.0 INSTALLATION
2.1 Montage
Der DPG2000 wird mit einem Befestigungs-Set bestehend aus M10 Schraube, Mutter und Unterlegscheiben geliefert.
Abbildung 1.1 zeigt deren Gebrauch in Verbindung mit einem wahlweisen Befestigungsbügel (Teilnr.: 294-35670).
Vergewissern Sie sich, daß die montierten Elemente sicher angebracht sind, da der Bediener bei Gebrauch des
Tastenfelds Druck auf die Frontplatte ausüben muß.
Eine optionale Montagegruppe (Teilnr.: 294-37740) ist lieferbar, die Kipp- und Drehbewegung ermöglicht.
Achten Sie bei der Wahl des Standorts des DPG2000 auf Sicherheit und Bedienungsfreundlichkeit. Halten Sie ihn von
beweglichen Teilen und Kühlmittelsprays fern. Stellen Sie sicher, daß die natürliche Belüftung um das Gehause nicht
behindert wird.
Um den korrekten Betrieb des DPG2000 sicherzustellen, wird empfohlen, das Gehäuse an der Maschine zu erden, auf
der er montiert ist. Benutzen Sie einen Draht mit mindestens 1,5mm² (16 AWG) von der Erdungsschraube (Abbildung
1.2) zu einem geeigneten Punkt auf dem Maschinenkörper. Der Draht muß so kurz wie möglich sein. Die Maschine
muß auch an einem guten Erdungspunkt geerdet werden.

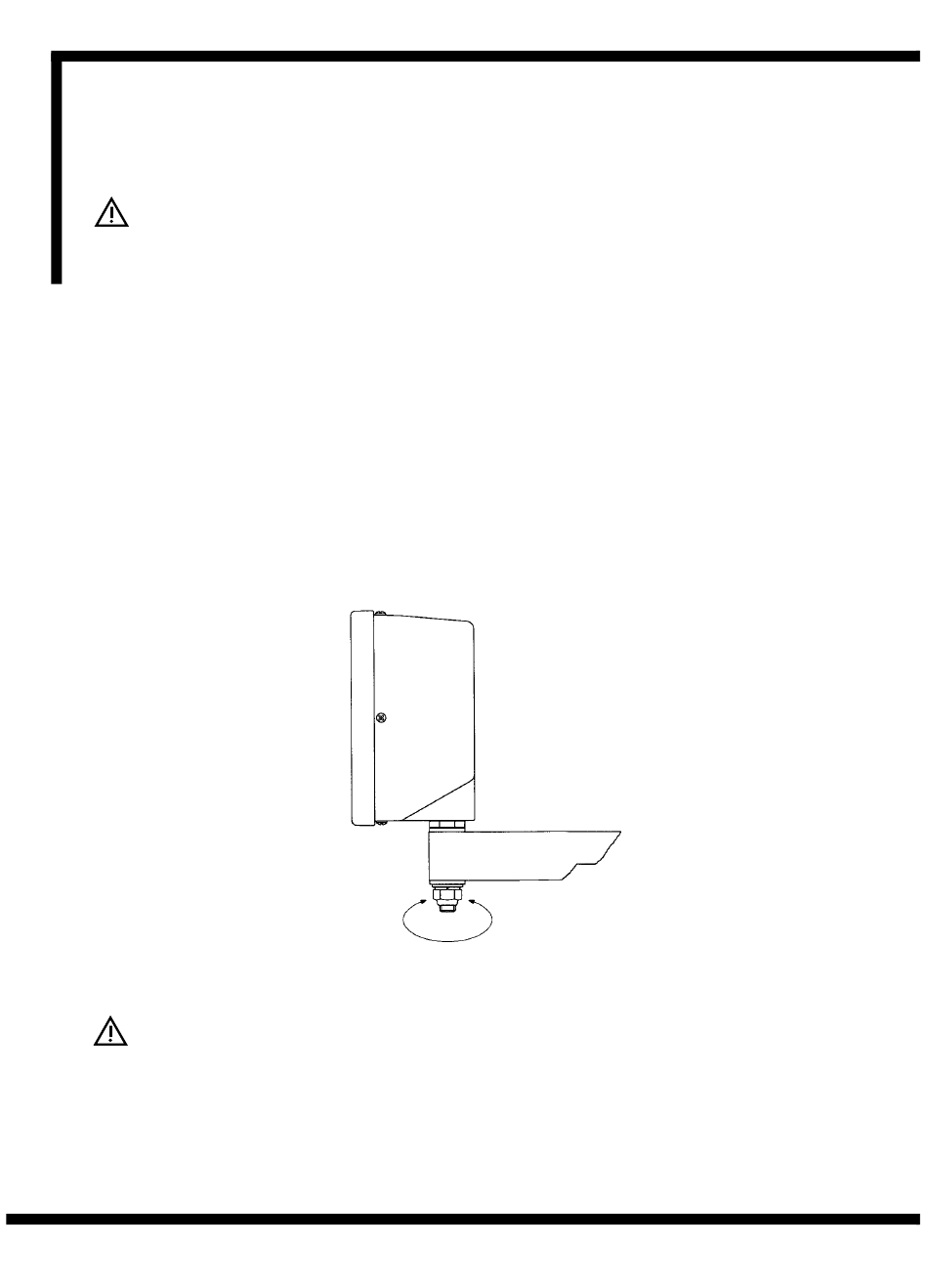

Abbildung 1.1 Standardbefestigung mit Befestigungsbügel als wahlweises Zubehörteil
2.2
Stromversorgung
PRÜFEN SIE, DASS DER SPANNUNGSWAHLSCHALTER KORREKT EINGESTELLT IST, BEVOR SIE DEN SCHRANK
AN DIE STROMVERSORGUNG ANSCHLIESSEN. Abbildung 1.2 zeigt die Position dieses Schalters.
Die Netzstromversorgung wird über eine abnehmbare Stromzuleitung angeschlossen. Die Zählereinheit wird mit einer
rechtwinkligen Stromzuleitung geliefert. Wenn eine andere Stromzuleitung angebracht ist, muß sie mit einem 10A
GEERDETEN IEC320-Netzstecker mit einem mit mindestens mit 10A bemessenen Kabel ausgestattet sein.
3
Newall Measurement Systems
Befestigungsbügel
