Inhaltszusammenfassung für HYDROMETER IZAR RDC STANDARD

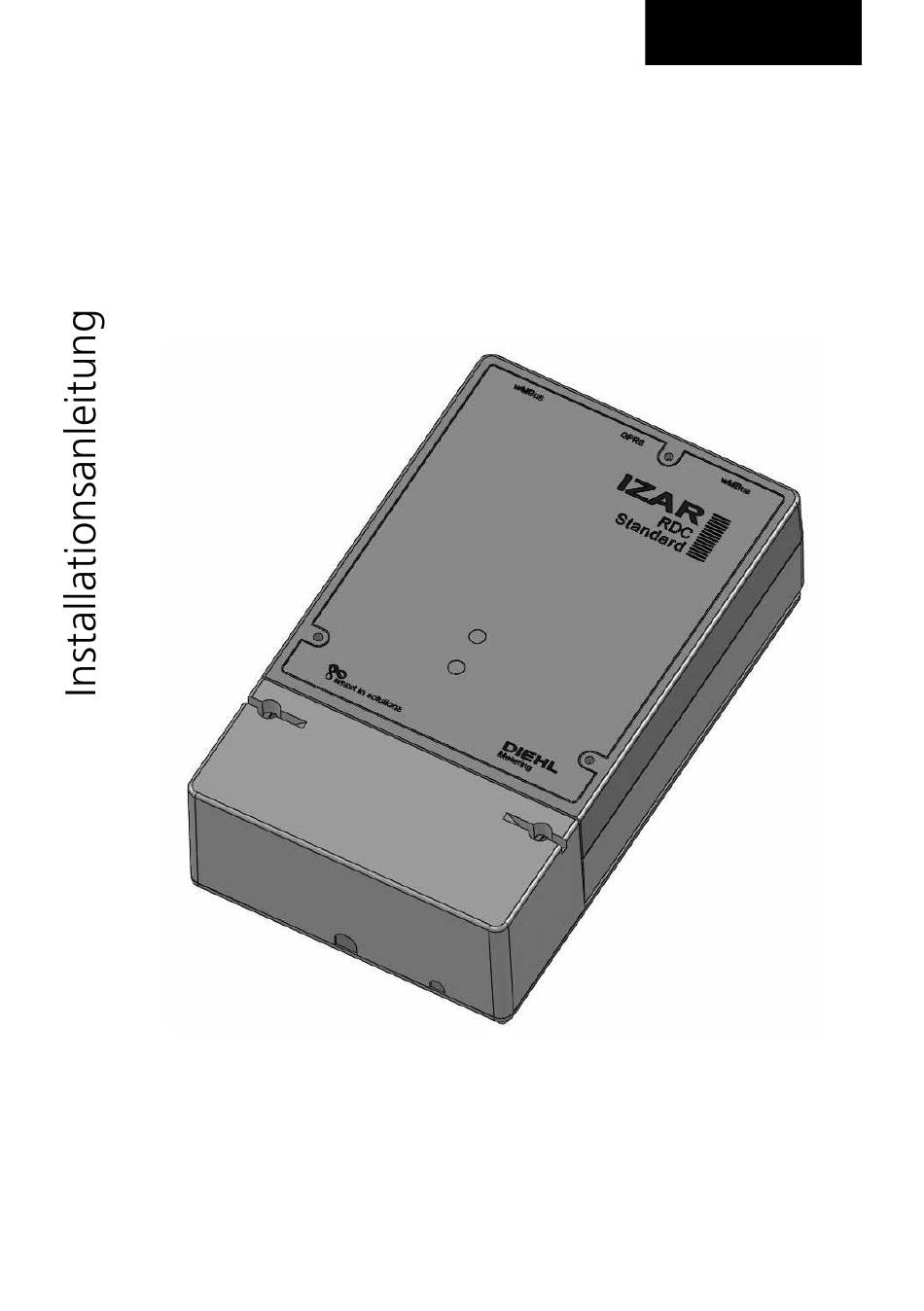

- Seite 1 Deutsch IZAR RDC STANDARD...
-
Seite 2: Verpackungsinhalt
Deutsch 1. VERPACKUNGSINHALT Bitte kontrollieren Sie vor der Installation bzw. Inbetriebnahme den Verpackungsinhalt. 1 x Gehäusehauptteil 1 x Montageplatte 1 x Anschlussdeckel 2 x Schrauben und Dübel... -
Seite 3: Technische Daten
Deutsch 2. EINLEITUNG Der IZAR Radio Data Concentrator STANDARD ist ein Smart Metering Transceiver der DIEHL Metering Gruppe, basierend auf den Open Metering System Spezifika- tionen (OMS-S). Interoperabilität, Datenlogging und Remotekonfiguration macht ihn zu einem zukunftsfähi- gen Kernprodukt für flächendeckende Smart Metering Roll-Outs mit Multi-Utility Ansatz. - Seite 4 50Hz bis 60Hz Strom max. 100mA (bei 100V) 4. HINWEISE Der IZAR RDC STANDARD darf nur von quali- fizierten Fachkräften montiert und in Betrieb genommen werden. Das Gleiche gilt für Ser- vicearbeiten während des Betriebes. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.
-
Seite 5: Montage
(LAN) Anschluss und das Einstecken der SIM Karte dür- fen nur im stromlosen Zustand erfolgen. 5. MONTAGE Der IZAR RDC STANDARD ist für die Montage an einer ebenen Wand vorgesehen. Dazu ist die Montageplatte mit den 2 Schrauben zu benutzen. -
Seite 6: Elektrischer Anschluss
Deutsch 6. ELEKTRISCHER ANSCHLUSS Vor dem elektrischen Anschluss auf spannungs- freie Anschlussleitung achten. Bitte immer Abdeckklappe des Kabelanschlusses verschrauben. Es dürfen nur starre Elektrokabel benutzt werden, die zur Festinstallation geeignet sind. Zur Kabeldurchführung können auch die vorderen Elemente entfernt werden. Außerhalb der Einrichtung ist eine Trennstelle vorzusehen. - Seite 7 Deutsch 7. BEFESTIGUNG Das Einsetzen des elektronischen Bauteils und des Ab- sperrdeckels kann unter elektrischer Spannung erfolgen. Es ist darauf zu achten, dass die oberen Halterungen korrekt eingeführt sind, damit das Gehäuse verwind- ungsfrei montiert werden kann. Die SIM-Karte (optional) darf nur in der aufgedruckten Art und spannungsfreiem Zustand erfolgen.
-
Seite 8: Antennenanschluss
Deutsch 8. ANTENNENANSCHLUSS Optional kann der IZAR RDC STANDARD auch externe Antennenanschlüsse für ISM (868MHz bzw. 434MHz) und GSM/GPRS haben. Es ist darauf zu achten, dass die angeschlossenen Antennen den entsprechenden Frequenzen entsprechen (siehe Beschriftung der An- schlüsse). Die externen Antennen dürfen nur im Innenbereich installiert werden. - Seite 9 Deutsch 11. ZULASSUNG UND KONFORMITÄT R&TTE...
- Seite 10 Deutsch Support HYDROMETER GmbH Industriestraße 13 91522 Ansbach support@hydrometer.de +49 981 1806 0 www.hydrometer.de...
- Seite 11 English IZAR RDC STANDARD...
- Seite 19 English 11. APPROVAL AND CONFORMITY R&TTE...
- Seite 20 English Support HYDROMETER GmbH Industriestraße 13 91522 Ansbach support@hydrometer.de +49 981 1806 0 www.hydrometer.de...
- Seite 29 Français 11. HOMOLOGATION ET CONFORMITE R&TTE...
- Seite 30 Français Assistance HYDROMETER GmbH Industriestraße 13 91522 Ansbach support@hydrometer.de +49 981 1806 0 www.hydrometer.de...
- Seite 39 Español 11. HOMOLOGACIÓN Y CONFORMIDAD R&TTE...
- Seite 40 Español Asistencia técnica HYDROMETER GmbH Industriestraße 13 91522 Ansbach support@hydrometer.de +49 981 1806 0 www.hydrometer.de...
