D
®
HYGRASGARD
Der Raumfühler und -messumformer HYGRASGARD
relativer Feuchte und Temperatur der Luft sowie der Sollwertverstellung. Aus den Messgrößen werden intern folgende Kenngrößen berechnet: rela-
tive Feuchte [% r. H.], absolute Feuchte [g ⁄ m³], Mischungsverhältnis [g ⁄ kg], Taupunkt temperatur [°C], Enthalpie [kJ ⁄ kg] (unter Vernach lässigung des
atm. Luftdruckes) und Raum temperatur [°C]. Die Abfrage der Kenngrößen erfolgt über die Modbus-Schnittstelle.
Für die Feuchtigkeits- und Temperaturmessung wird ein digitaler, langzeitstabiler Sensor verwendet. Die relative Feuchte [% r. H.] ist der Quotient
aus dem Wasser dampf partial druck und dem Sättigungsdampfdruck bei der jeweiligen Gastemperatur.
Der Unterputzfühler wird in hochwertigen Flächen schalterprogramme, vorzugsweise der Fabrikate Gira, Berker, Merten, Jung, Siemens oder Busch-
Jaeger (mittels Unterputz adapter, keine Sollwertverstellung möglich) einzeln oder in Kombination zu Licht schaltern, Steckdosen etc. montiert.
Er findet Anwendung in nicht aggressiver, staubfreier Umgebung, in der Kälte-, Klima- und Reinraumtechnik, in Innenräumen, wie Wohnräumen,
Büros, Hotels etc.

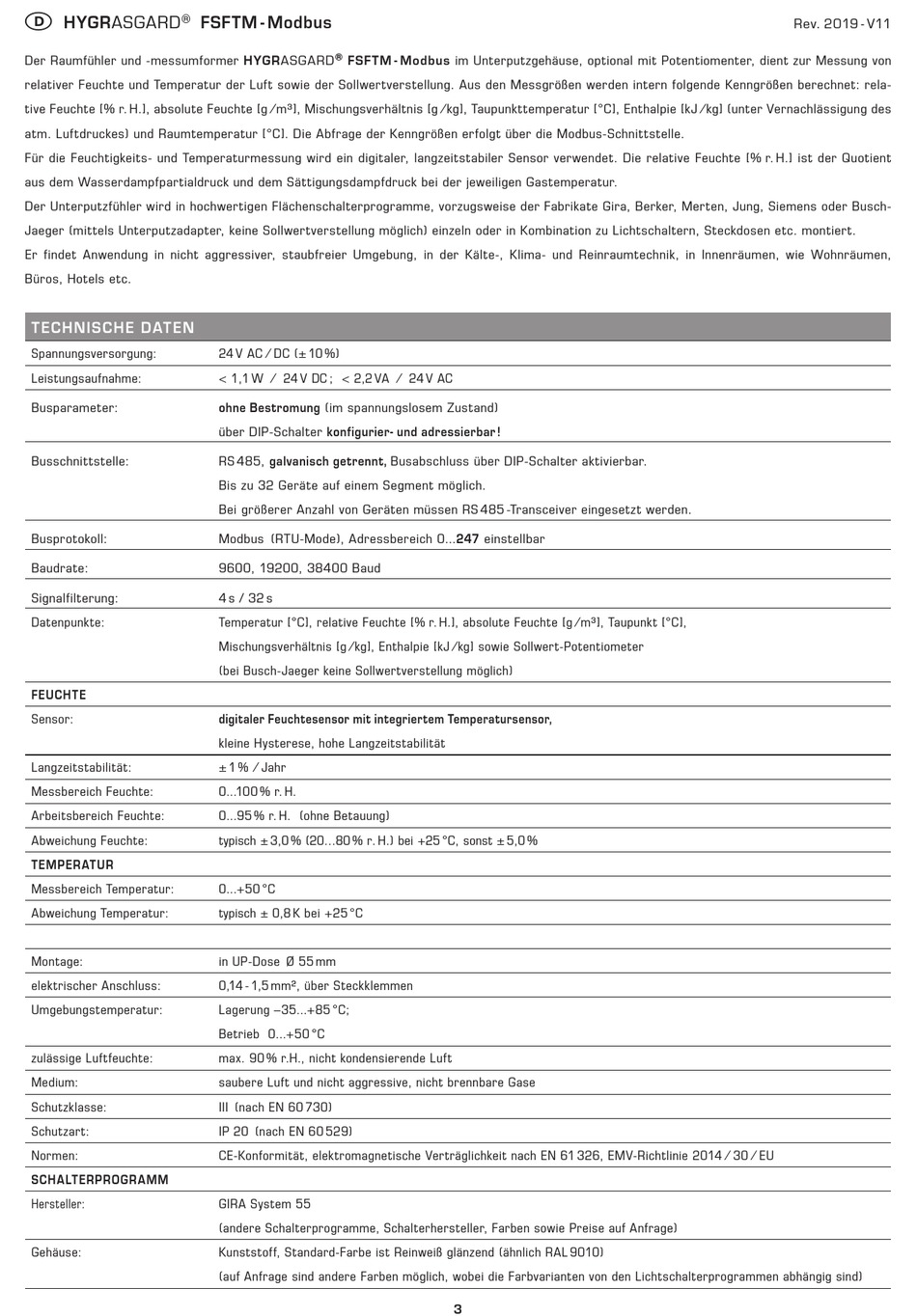

TECHNISCHE DATEN

Spannungsversorgung:
Leistungsaufnahme:
Busparameter:
Busschnittstelle:
Busprotokoll:
Baudrate:
Signalfilterung:
Datenpunkte:
FEUCHTE
Sensor:
Langzeitstabilität:
Messbereich Feuchte:
Arbeitsbereich Feuchte:
Abweichung Feuchte:
TEMPERATUR
Messbereich Temperatur:
Abweichung Temperatur:
Montage:
elektrischer Anschluss:
Umgebungstemperatur:
zulässige Luftfeuchte:
Medium:
Schutzklasse:
Schutzart:
Normen:
SCHALTERPROGRAMM
Hersteller:
Gehäuse:
FSFTM - Modbus
® FSFTM - Modbus im Unterputz gehäuse, optional mit Potentiomenter, dient zur Messung von
24 V AC ⁄ DC (± 10 %)
< 1,1 W ⁄ 24 V DC ; < 2,2 VA ⁄ 24 V AC
ohne Bestromung (im spannungslosem Zustand)
über DIP-Schalter konfigurier- und adressierbar !
RS 485, galvanisch getrennt, Busabschluss über DIP-Schalter aktivierbar.
Bis zu 32 Geräte auf einem Segment möglich.
Bei größerer Anzahl von Geräten müssen RS 485 -Transceiver eingesetzt werden.
Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
9600, 19200, 38400 Baud
4 s / 32 s
Temperatur [°C], relative Feuchte [% r. H.], absolute Feuchte [g ⁄ m³], Taupunkt [°C],
Mischungsverhältnis [g ⁄ kg], Enthalpie [kJ ⁄ kg] sowie Sollwert-Potentiometer
(bei Busch-Jaeger keine Sollwertverstellung möglich)
digitaler Feuchtesensor mit integriertem Temperatursensor,
kleine Hysterese, hohe Langzeitstabilität
± 1 % ⁄ Jahr
0...100 % r. H.
0...95 % r. H. (ohne Betauung)
typisch ± 3,0 % (20...80 % r. H.) bei +25 °C, sonst ± 5,0 %
0...+50 °C
typisch ± 0,8 K bei +25 °C
in UP-Dose Ø 55 mm
0,14 - 1,5 mm², über Steckklemmen
Lagerung –35...+85 °C;
Betrieb 0...+50 °C
max. 90 % r.H., nicht kondensierende Luft
saubere Luft und nicht aggressive, nicht brennbare Gase
III (nach EN 60 730)
IP 20 (nach EN 60 529)
CE-Konformität, elektromagnetische Verträglichkeit nach EN 61 326, EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
GIRA System 55
(andere Schalterprogramme, Schalter hersteller, Farben sowie Preise auf Anfrage)
Kunststoff, Standard-Farbe ist Reinweiß glänzend (ähnlich RAL 9010)
(auf Anfrage sind andere Farben möglich, wobei die Farb varianten von den Lichtschalterprogrammen abhängig sind)
3
Rev. 2019 - V11
