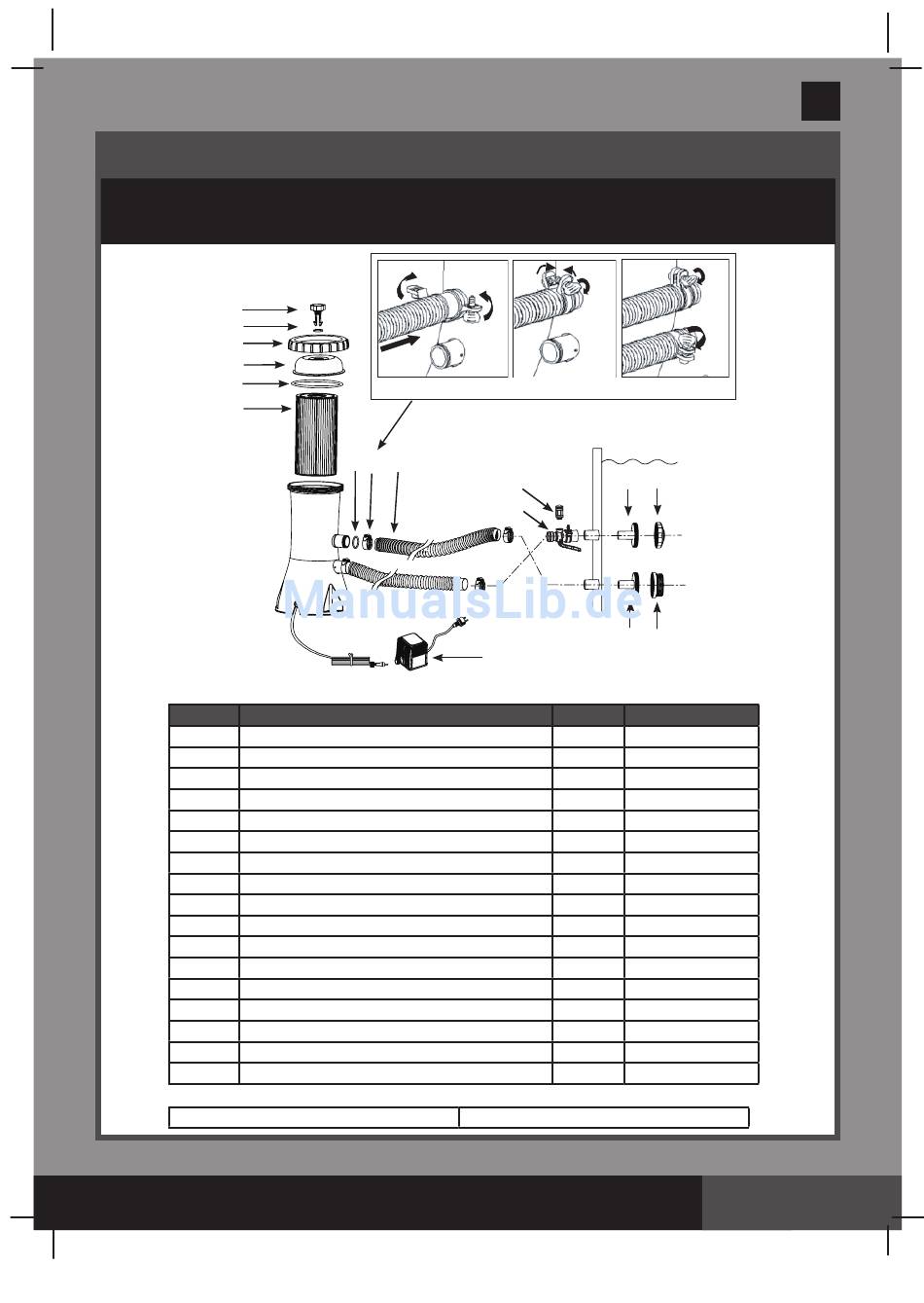

Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen
1
2
13
3
4
5
HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle Abweichungen zum Produkt können vorhanden sein.
TEILENUMMER
1
LUFTAUSLASSVENTIL
2
O-RING VENTIL
3
SCHRAUBDECKEL
4
DICHTUNGSRING
5
FILTERPATRONG (29000)
6
SCHLAUCHVERSCHLUSS
7
SCHLAUCHKLEMME
8
SCHLÄUCHE
9
FILTERANSCHLUSS
10
BECKENEINLAUFDÜSE
11
FILTERSIEB
12
TRANSFORMATOR
13
FILTERGEHÄUSE-SCHRAUBMANSCHETTE
14
EINLAUFSIEBANSCHLUSS
*15
LUFTSTRAHLVENTIL
*16
LUFTADAPTER DES BECKENEINLAUFS
*17
LUFTSTRAHLVENTIL-KAPPE (NICHT GEZEIGT)
"*":Optional.
Art des Filtermediums:
Beachten Sie bei der Bestellung von Teilen, dass Modellnummer und Teilenummer angegeben werden müssen.
Für die Montage ist kein Werkzeug erforderlich.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(106GS) MODEL 638G FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/15/2016
TEILEREFERENZ
und sich mit den Einzelteilen vertraut zu machen.
A
6 7
8
12
BESCHREIBUNG
Filterkartusche #29000
B
C
10
14
15
16
11
9
MENGE
ERSATZTEILNUMMER
1
10460
1
10264
1
11868
1
10325
1
2
10134
4
11489
2
10116
1
11070
1
12364
1
12197
1
11648
1
11869
1
12365
1
12363
1
12368
1
12373
106
Deutsch
GS
Seite 4
