testo 339 Bedienungsanleitung
Inhaltszusammenfassung für testo 339

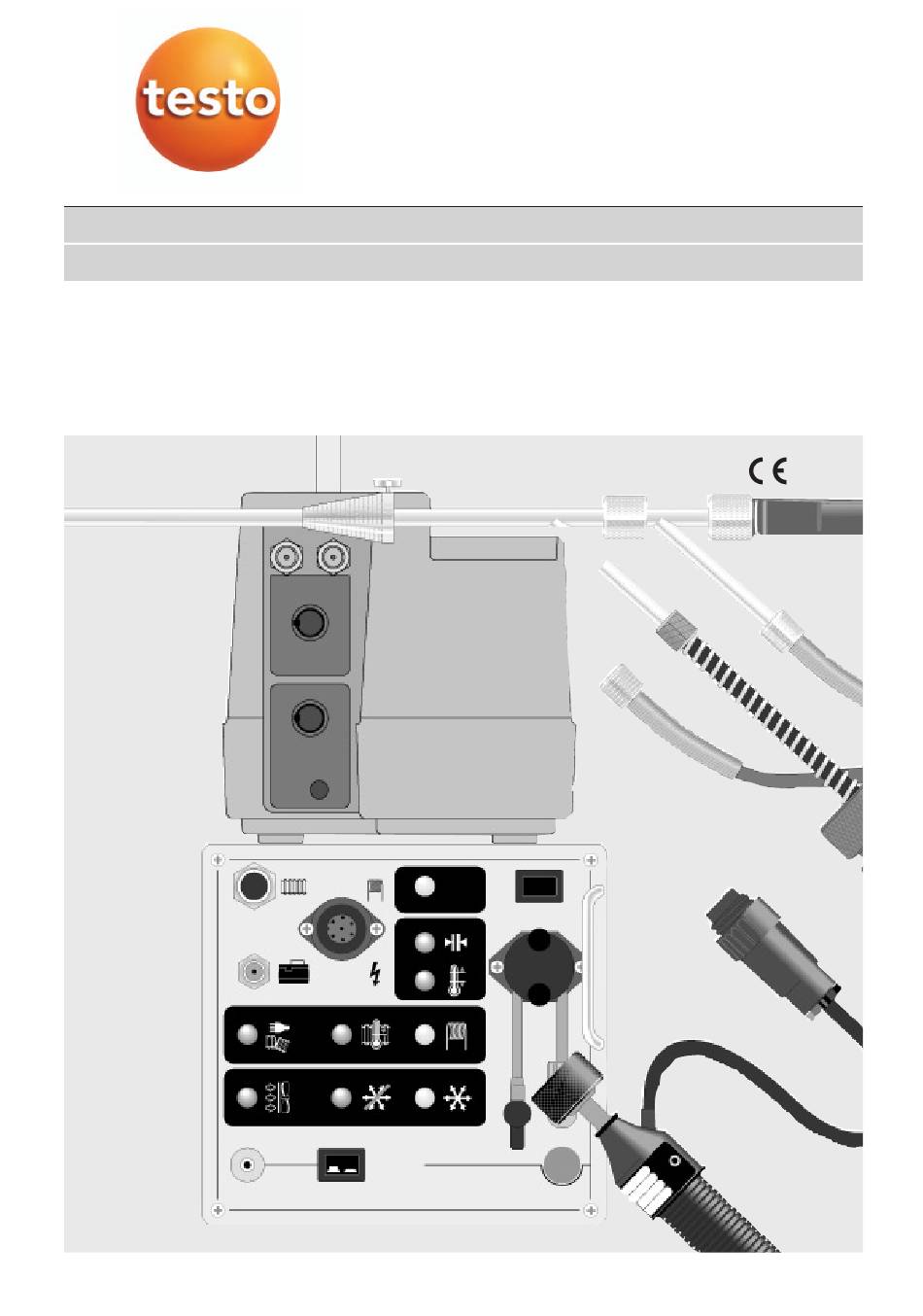

- Seite 1 Gasaufbereitung testo 339 Bedienungsanleitung Instruction manual Gasaufbereitung für Dauermessungen an Industrie-Feuerungsanlagen...
-
Seite 2: Inhaltsverzeichnis
Beschreibung Leuchtdioden..............6 Ansicht Geräterückseite................7 Inbetriebnahme..................8 Messung....................10 Normalbetrieb/Automatikbetrieb ............10 Betrieb der Gasaufbereitung ohne Beheizung des Gasentnahmeschlauches (Sonderbetrieb) ....11 Zugmessung in Verbindung mit testo 33 ..........11 -Messung ..................11 Betriebszustände..................12 Einschaltphase..................12 Betriebsphase..................12 Reinigungsbetrieb ................13 Betrieb der Gasaufbereitung ohne Beheizung des Gasentnahmeschlauches (Sonderbetrieb) ....13 Störmeldebetrieb ................13... -
Seite 3: Beschreibung
Analsengerät testo 33 konzipiert und wird zwischen der Rauchgas-sonde und dem Analysegerät angeschlossen. Die Aufbereitung des Meßgases über das testo 339 führt zu einer Reduzierung der Absorption bis auf ein Minimum. Der beheizte Partikel- filter und der anschließend ebenfalls beheizte Gasweg halten das Rauch- gas auf einer Temperatur von +150 °C - bis das Meßgas im Gaskühler... -
Seite 4: Warnhinweise
Zustand von 30 mm zu anderen Gegenständen ist zu achten. Außerdem sollte das Gerät nicht in kleinen, geschlossenen, nicht durchlüfteten Gefäßen oder Behältern betrieben werden. testo 339 erst nach dem Anschluß des Gasentnahmeschlauches einschalten! Der Gasentnahmeschlauch sollte keinen Zugbeanspruchungen ausgesetzt werden und darf nicht von außen erwärmt werden. -
Seite 5: Gasaufbereitung Testo 339
Gasaufbereitung testo 339 Frontansicht Gasausgang bzw. Anschlußverschraubung für den Verbindungsschlauch zum Analysegerät testo 33. Gaseingang elektrische Anschlußbuchse Service-Taster Anschluß des Gasentnahme- Gasentnahmeschlauch schlauches (von Rauchgas- sonde kommend). LED 1 Kondensat- pumpenkassette LED 2 LED 3 LED 4 LED 5 LED 6... -
Seite 6: Beschreibung Leuchtdioden
Dieser Fehler führt zum Abschalten des Systems. LED 8: leuchtet Ein systembedingter Fehler führte zur Abschaltung (rot) der Gasaufbereitung. LED 9: Das Kühlsystem des testo 339 wird mit Spannung versorgt (gelb) (LED leuchtet) bis die Betriebstemperatur erreicht ist (LED blinkt). -
Seite 7: Ansicht Geräterückseite
Ansicht Geräterückseite Sicherungshalterung Netzschalter Netzanschluß Erdungsbuchse Lüfterfilter Wartungsschnittstelle... - Seite 8 Stellen Sie das Analysegerät auf oder neben die Gasaufbereitung (Mindestabstand von 30 mm beachten!). Stecken Sie das Netzkabel des Gasaufbereiters testo 339 in den dafür vorgesehenen Netzanschlußstecker und schließen Sie das Gerät an das Stromnetz an. Ist kein Schutzkontakt am Stromnetz vorhanden, muß über die...
-
Seite 9: Inbetriebnahme
Schließen Sie den Schlauch des Kondensat-Auffanggefäßes an den Kondensat-Ausgang an. Schalten Sie den Netzschalter (Geräterückseite) in Stellung "I" und schalten Sie das Handgerät testo 33 ein. Die Gasaufbereitung führt zuerst einen Selbsttest durch, wobei ein kurzes Aufleuchten aller Leuchtdioden den Startvorgang des Geräts signalisiert. -
Seite 10: Messung
Rauchgas auf Frischluft und umgekehrt umgeschaltet, während beim Normalbetrieb der interne Gasweg immer auf Rauchgas geschaltet ist. Der Automatikbetrieb muß dann eingeschaltet werden, wenn das testo 33 über dem Zeitraum von 30 Minuten hinaus messen soll (ansonsten kann es zu Beschädigungen der Meßzellen kommen). - Seite 11 Zugmessung in Verbindung mit t t e e s s t t o o 33 Die Schlauchklemme an dem Verbindungsschlauch zwischen Gasaufbe- reitung und testo 33 muß bei der Zugmessung gedrückt werden. Sie hat die gleiche Funktion, wie die Schlauchklemme am Sondenschlauch testo 33, siehe BAL testo 33.
- Seite 12 Betriebszustände Für den Benutzer ist es wichtig zu wissen, in welchem Betriebszustand sich die Gasaufbereitung befindet. Die Betriebszustände werden durch die ver- schiedenen Leuchtdioden angezeigt. - die Einschaltphase Das Gasumschaltventil (über das im Geräteinneren der Gasweg geschaltet wird) ist generell auf Frischluft geschaltet. Der Gasentnahmeschlauch und die Kühlung werden auf die Solltemperaturen gebracht, die entsprechenden LED leuchten bzw.
-
Seite 13: Betrieb Der Gasaufbereitung Ohne Beheizung Des Gasentnahmeschlauches (Sonderbetrieb)
Betriebszustände - der Reinigungsbetrieb Der Wartungsbetrieb wird gesondert angewählt. Weitere Informationen lesen Sie bitte bei den Hinweisen unter Reinigung der Gasaufbereitung, Seite 17. Befindet sich die Gasaufbereitung im Reinigungsbetrieb so ist nur über ein Reset (Aus-/Einschalten) des Gerätes ein anderer Betriebszustand wählbar. -
Seite 14: Störungen
Störungen Die Gasaufbereitung wird mit einem Mikroprozessor gesteuert. Es können sowohl interne als auch von außen behebbare Fehler auftreten, die sich wie folgt äußern: Symptom: Leuchten der roten LED 3. Ursache: Der Grund dieses Fehlers ist die Überschreitung oder die Unterschreitung der für das Gerät spezifizierten Umgebungstemperaturen (die Gasaufbereitung arbeitet nur in einer Umgebungstemperatur von +5 ...+ 40 °... - Seite 15 Störungen Symptom : Leuchten der roten LED 5 Ursache: Am Gasentnahmeschlauch oder an der Spannungs- versorgung des Gasentnahmeschlauch ist ein Defekt aufgetreten. Auswirkung: Der Gasentnahmeschlauch hat sich trotz Spannungs- zuführung der Gasaufbereitung nicht erwärmt. Das Gerät schaltet sich in den Störmeldebetrieb. Behebung: Gasentnahmeschlauch ersetzen und zur Reparatur einsenden.
-
Seite 16: Gasentnahmeschlauch
Gasentnahmeschlauch Die Gasentnahmeschläuche 0401.0390/0401.0395/0401.0396 sind speziell für den Betrieb mit der Gasaufbereitung testo 339 entwickelt worden und sind nur mit diesem Gerät zu betreiben. Sie sind mit einem integrierten (beheizten) Partikelfilter ausgestattet, um Schlauchleitung und die angeschlossene Gasaufbereitung vor Verschmutzung zu schützen. -
Seite 17: Reinigung Gausaufbereitung
Reinigung Gasaufbereitung Die Gasaufbereitung sollte in intervallmäßigen Abständen mit klarem, bis zu 50 ° C warmen Wasser gereinigt werden. Die Reinigungsintervalle hängen vom Verschmutzungsgrad (Staubgehalt) des Abgases ab. Im Regelfall sollte aber jede Woche eine Reinigung des Gerätes und des Schlauches durch-geführt werden. -
Seite 18: Rauchgassonde
Reinigung Gasentnahmeschlauch/Rauchgassonde Durch Verunreinigungen aufgrund von Ablagerungen pulverartiger Substanzen, Kleber oder anderen thermisch isolierenden Materialien treten an der Oberfläche des beheizten Gasentnahmeschlauches Überhitzungen auf. Die Schlauchleitung sollte sowohl von außen als auch von innen nicht mit aggressiven Flüssigkeiten gereinigt werden. Zur Reinigung bietet sich klares Wasser oder ein mildes Reinigungsmittel an. -
Seite 19: Wartung
Wartung Wechsel der Lüfterfilter Der Wechsel der Lüfterfilter ist spätestens dann notwendig, wenn das Gerät eine Störmeldung über LED 7 " Lüfterfilter verschmutzt" anzeigt. Die Verschmutzung hängt von den äußeren Verschmutzungsgrad der Außenluft ab. Es empfiehlt sich, die Lüfterfilter alle 40 Betriebsstunden zu wechseln. -
Seite 20: Pumpenkassette
Wartung Wechsel der Pumpenkassette: Alle 12 Monate oder nach ca. 5000 Betriebsstunden der Gasaufbereitung muß die Pumpenkassette und der Schlauch überprüft und gegebenenfalls ausgewechselt werden. Wechsel von Pumpenkassette: 1. Pumpenschlauch Eingangs- und Ausgangsseitig abziehen 2. Befestigungslaschen an Pumpenkassette öffnen 3. Pumpenkörper nach vorne abziehen 4. -
Seite 21: Technische Daten
Technische Daten Primärspannung: Gasaufbereitung: 90...260V~, 47...63Hz Gasentnahmeschlauch: 110 V~ oder 230 V~ Betriebsbereitschaft bei Umgebung 5 °C: innerhalb 8 Minuten bei Umgebung 20 ° C: innerhalb 6 Minuten bei Umgebung 40 ° C: Innerhalb 12 Minuten Schlauchlänge: 220-240V~ Speisung: maximal 4 m 110-120V~ Speisung: maximal 2,20 m max. -
Seite 22: Bestelldaten
Länge 4,00 m, inkl. 1 Filtereinsatz Beheizbarer Gasentnahmeschlauch 110V 0401.0396 Länge 2,20 m, inkl. 1 Filtereinsatz Kondensat-Auffanggefäß (zum Anstecken) 0554.0391 Transportkoffer 0554.0139 für testo 33, testo 339, Gasentnahmeschlauch Erdungskabel 0409.0096 Ersatzteilpaket bestehend aus: 1 Pumpenkassette für Schlauchpumpe, 5 Lüfterfilter 0554.0392 5 Sicherungen, Schlauchfiltereinsatz (5er Packung) 0554.0393... - Seite 48 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0973.0670/09.92/T/wh/19.07.2004...
