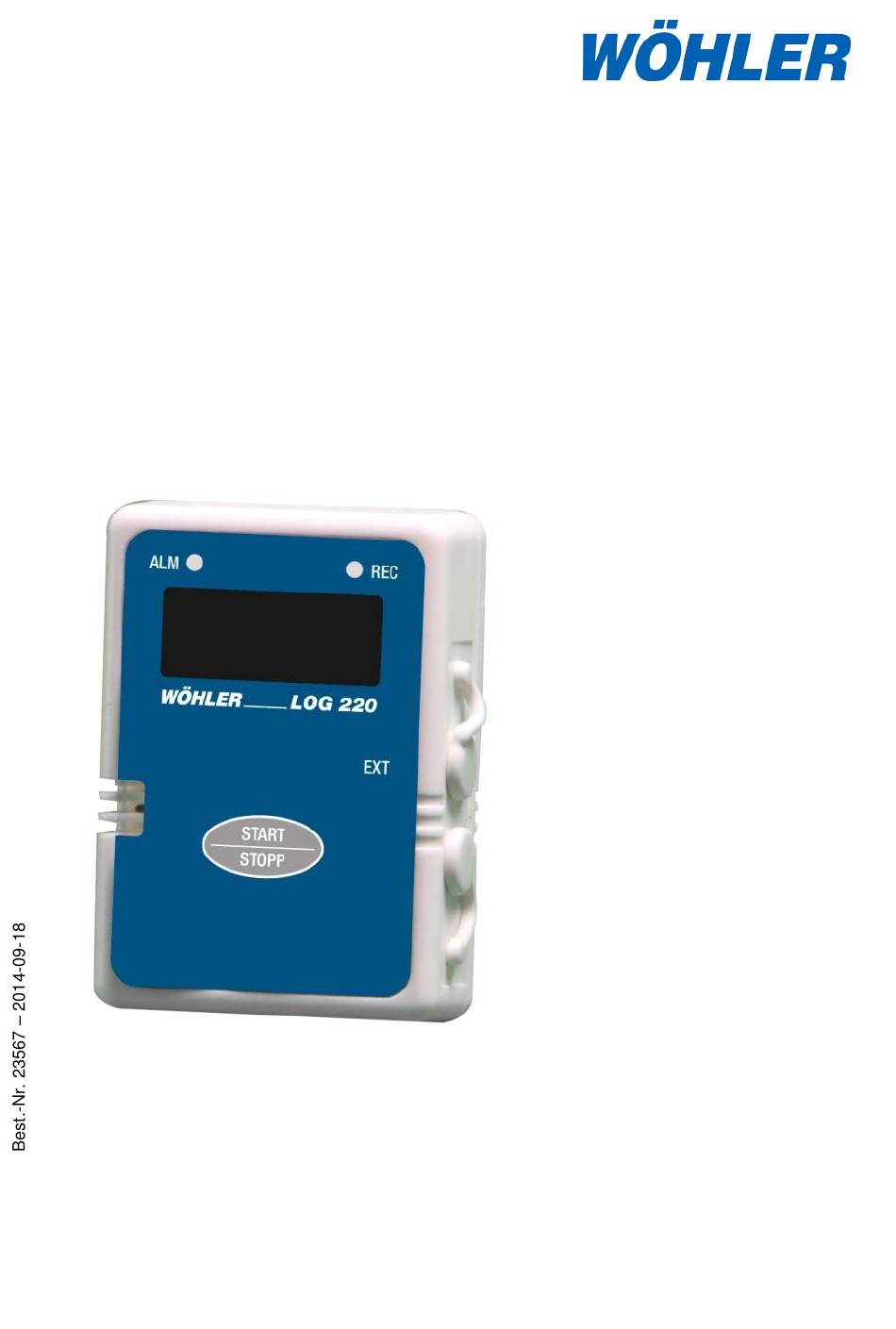

- Seite 1 Bedienungsanleitung Datenlogger für Temperatur und Feuchte Operation Manual Temperature and humidity data logger Wöhler LOG 220 Technik nach Maß...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines .......... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....3 Lieferumfang ..........3 Entsorgung ............ 4 Anschrift ............ -
Seite 3: Allgemeines
Bedienung des Wöhler LOG 220 Daten- dienungsanleitung logger für Temperatur und Feuchte. Bewahren Sie diese Bedienungsanleitung dauerhaft auf. Der Wöhler LOG 220 darf grundsätzlich nur von fachkundigem Personal für den bestimmungsge- mäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, überneh-... -
Seite 4: Entsorgung
Allgemeines Entsorgung Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß den geltenden Umweltvorschriften entsorgt werden. Schadhafte Batterien gelten als Sondermüll und müssen zur Entsorgung in den vorgesehenen Sammelstellen abgegeben werden. Wöhler Messgeräte Kehrgeräte GmbH Anschrift Schützenstr. 41 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-96100... -
Seite 5: Spezifikationen
Spezifikationen Spezifikationen Messwerte Temperatur Messbereich im - 20 – 70 °C Logmodus Messbereich bei ein- 0 – 40 C geschaltetem Display Auflösung 0,1 °C Genauigkeit ± 0,6 °C (bei -20-50°C) sonst ± 1,2 °C Relative Feuchte Messbereich 5 % rF – 95 % rF Auflösung 0,1 % rF Genauigkeit... - Seite 6 Spezifikationen Umgebungsbedingungen Umgebungstempera- 0 – 40 °C Umgebungsfeuchte < 80 % rF Lagertemperatur -10 – 50 °C Lagerfeuchte < 80 % rF Allgemeine technische Daten Speicherkapazität 15.999 Messwerte Stromzufuhr Lithium-Batterie 3V Abmessungen 75,5 x 53 x 23,5 mm Gewicht Ca. 100 g...
-
Seite 7: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Datenlogger Abb. 1: Wöhler LOG 24 – Geräteteile und Anschlüsse Legende Externe Temperatursonde (Zubehör,nicht im Lieferumfang enthalten) Anschluss für externe Temperatursonde Anschluss für USB-Adapter-Kabel USB – Adapter-Kabel (liegt im Messkoffer Energieeffizienz dem Wöhler CDL 210 bei) Interner Feuchtigkeitssensor und Tempe- ratursensor Start/Stopp-Taste... -
Seite 8: Aufbau Des Displays
Aufbau und Funktion Aufbau des Displays Abb. 2: Startanzeige Messwertanzeige 11 Messeinheiten 12 Externe Temperatur, die über die ange- schlossene Temperatursonde gemessen wird (Zubehör, nicht im Lieferumfang ent- halten) HINWEIS! Ist kein externer Temperaturfühler angeschlossen, erscheint unter „Ext“ die Anzeige ---. 13 Com (Communication): Erscheint, wenn Daten zum PC übertragen werden Rec: Aufzeichnung läuft... -
Seite 9: Datenaufzeichnung
Installieren Sie diese vor der Inbetriebnahme des Datenloggers auf Ihrem PC. Der Wöhler LOG 220 lässt sich auf 2 Arten in den Aufzeichnungsmodus versetzen: Durch Druck auf die START/STOPP-Taste des Datenloggers oder durch Voreinstellung der Startzeit in der Raumklima-Software. Für beiden Möglichkeiten müssen zunächst Einstellungen in der Raumklima-Software vorgenommen werden. -
Seite 10: Auswahl Der Temperatur-Einheit
Datenaufzeichnung 4.1.1 Auswahl der Klicken Sie die gewünschte Temperatureinheit (°C oder °F) an. Temperatur-Einheit Speichern Sie. Der Datenlogger zeigt nun die Temperatur in der ausgewählten Einheit an. Abb. 5: Gerät zeichnet Temperaturen in °C auf Es können Alarmschwellen für die mit dem gerä- 4.1.2 Einstellen der teinternen Temperaturfühler gemessene Tempe-... -
Seite 11: Starten Der Aufzeichnungen Über Die Raumklima Software
Datenaufzeichnung Starten der Aufzeichnungen über die Raumklima Software 4.2.1 Online Messung Führen Sie die unter Punkt 4.1 beschriebenen Schritte durch. Bei einer Online Messung werden die Messwerte direkt vom Datenlogger zum PC übertragen. Klicken Sie in der Hauptansicht der Software auf „Online-Messung“... - Seite 12 Datenaufzeichnung Soll die Aufzeichnung vorzeitig beendet wer- den, drücken Sie die START/STOPP-Taste des Datenloggers. Nun werden zunächst die Messwerte im Display angezeigt. Der Datenlogger zeichnet weiterhin Daten auf. Oben im Display erscheint REC. Drücken Sie die START/STOPP-Taste 2 Sek lang, um die Aufzeichnung abzubrechen.
-
Seite 13: Starten Der Aufzeichnung Über Die
Datenaufzeichnung Starten der Führen Sie die unter Punkt 4.1 beschriebenen Schritte durch. Aufzeichnung über die Wählen Sie Log-Start > Taste. Gerätetaste Wählen Sie die Lograte. Klicken Sie auf Speichern. Sie können den Datalogger nun vom PC trennen und an einem beliebigen Platz positionieren. -
Seite 14: Auslesen Der Daten
Datenaufzeichnung Auslesen der Daten Um die Daten auszulesen, verbinden Sie den Datenlogger wieder über den USB-Adapter mit dem PC. Wählen Sie den korrekten ComPort aus (Ein- stellungen > ComPort >COMx (Wöhler USB Port). Klicken Sie in der Hauptansicht der Raumkli- Abb. -
Seite 15: Batteriewechsel
Tauschen Sie die Batterie gegen eine CR2- Lithium Batterie. Beachten Sie dabei die Polung im Batteriefach. Schrauben Sie die Geräterückseite wieder auf den Datenlogger. Zubehör Externer Temperaturfühler Wöhler LOG 220 Best.-Nr. 6507 Lithium-Batterie 3V CR2, 2er-Pack Best.-Nr. 6509... -
Seite 16: Garantie Und Service
Garantie und Service Garantie und Service Jeder Wöhler LOG 220 Datenlogger wird im Werk Garantie in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Qualitätskon- trolle. Bei sachgemäßem Gebrauch beträgt die Garantiezeit auf den Wöhler LOG 220 Datenlog- ger 12 Monate ab Verkaufsdatum. - Seite 17 Inhalt Contents Allgemeines ......... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung .... 3 Bestimmungsgemäße Verwendung ....3 Lieferumfang ..........3 Entsorgung ............ 4 Anschrift ............
-
Seite 18: Proper Use
General General This operation manual allows you to safely work Operation Manual In- with the Wöhler Log 220. Please keep this manual formation for your information. The Wöhler Log 220 should be used by trained professionals for its intended use only. - Seite 19 General Disposal Electronic equipment does not belong into domes- tic waste, but must be disposed in accordance with the applicable statutory provisions. You may hand in any defective batteries taken out of the unit to our company as well as to recycling places of public disposal systems or to selling points of new batteries or storage batteries.
-
Seite 20: Technical Data
Specifications Specifications Measurement values Temperature Range in Log mode - 20 – 70 °C Range when display is 0 – 40 C activated Resolution 0.1 °C Accuracy ±0.6 °C (at -20 to 50 °C) otherwise ±1.2 °C Relative humidity Range 5% RH to 95 % RH Resolution 0.1 % RH... - Seite 21 Specifications Ambient conditions Ambient temperature 0–40 °C Ambient humidity < 80% RH Storage temperature -10 to 50 °C Storage humidity < 80% RH General technical data Memory capacity 15 999 measurement values Power supply 3V CR2 lithium battery Dimensions 75.5 x 53 x 23.5 mm Weight Approx.
-
Seite 22: Design And Function
Design and function Design and function Data logger Fig. 11: Wöhler LOG 220 – Device components and connections Legend External temperature probe (accessoriy, not included in the delivery) Connection for external temp. probe Connection for USB adapter cable USB adapter cable (included in the Wöhler CDL 210 energy... -
Seite 23: Display Layout
Design and function Display layout Fig. 12: Start display Measurement value display 11 Measurement unit 12 External temperature measured by the connected external temperature probe NOTE! If no external temperature probe is connected, ---- is displayed below "Ext". Com (communication): Is displayed when data is transferred to a PC Rec: Is displayed when data recording in progress... -
Seite 24: Data Recording
Install both before starting the data logger on your PC. There are two options to set the Wöhler LOG 220 to the recording mode: By pressing the START/STOP button on the data logger or by presetting the starting time in the indoor environment software. -
Seite 25: Selecting The Temperature Unit
Data recording 4.1.1 Selecting the Click the desired temperature unit (°C or °F). temperature unit Click Save to save the setting. The data logger will now display the temperature in the selected unit. Fig. 15: Device displays temperature in °C It is possible to set alarm thresholds for the tem- 4.1.2... - Seite 26 Data recording Beginning recordings using the indoor climate software 4.2.1 Online measurement Perform the steps described in chapter 4.1. When taking online measurements the measure- ment values are transferred immediately from the data logger to the PC. In the main screen of the software, click "Online measurement"...
- Seite 27 Data recording If you wish to stop recording earlier than planned, press the START/STOP button on the data logger. The measurement values are then shown in the display. The data logger continues to record data. REC is shown in the display. ...
-
Seite 28: Reading Out Data
Data recording Reading out data To read out data, connect the data logger again to the PC with the USB adapter. Select the correct COMPort (Settings > COM- Port > COMx (Wöhler USB port)). In the main screen of the indoor climate soft- ware, click "Read out data". -
Seite 29: Accessories
Observe correct polarity when insert- ing the battery. Screw the rear part of the housing back on to the data logger. Accessories External temperature probe Wöhler LOG 220 Order No.: 6507 3V CR2 lithium battery, 2 pack Order No.: 6509... -
Seite 30: Points Of Sale And Service
Fax: +44 1223 281107 393 01 Pelhrimov e-mail: info@woehler.co.uk Tel.: +420 5653 49019 www.woehler.co.uk Fax: +420 5653 23078 info@woehler.cz Wohler USA Inc. Frankreich 5 Hutchinson Drive Wöhler France SARL 16 Chemin de Fondeyre Danvers, MA 01923 31200 Toulouse Tel.: +1 978 750 9876 Tel.: 05 61 52 40 39...
