BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'UTILISATION

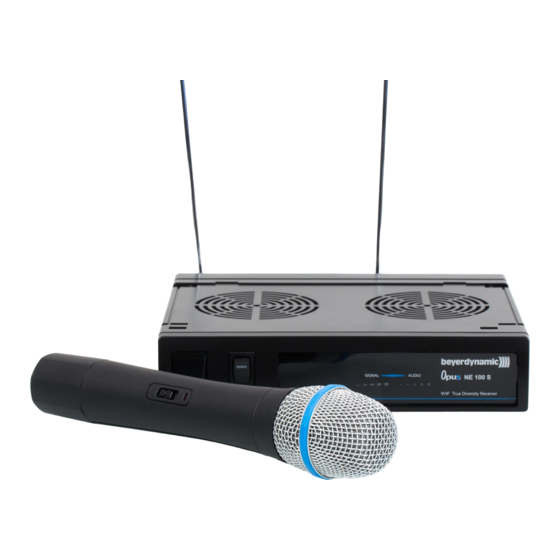

Opus 100 Mk II
Drahtloses VHF-System
Wireless VHF System
Système sans fil VHF
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beyerdynamic Opus 100 Mk II

  • Seite 3: Inhaltsverzeichnis

    Konformitätserklärung....Seite 58 OPERATING INSTRUCTIONS Opus 100 Mk II Safety Instructions ..... Page 22 Disposal .

  • Seite 4: Bedienungsanleitung Opus 100 Mk Ii

    BEDIENUNGSANLEITUNG Opus 100 Mk II Sie haben sich für das drahtlose Mikrofonsystem Opus 100 Mk II mit Festfrequenz entschieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch.

  • Seite 5: Entsorgung

    Sicherheitsinformationen Sender • Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen und Schlag. Sie könnten sich oder andere verletzen bzw. das Mikrofon beschädigen. • Pusten Sie nicht in das Mikrofon. Bei einem Kondensatormikrofon können Sie den Wandler beschädigen. Geben Sie einer Sprechprobe den Vorzug. •...

  • Seite 6: Diversityempfänger Ne 100 S

    Diversityempfänger NE 100 S Bedien- und Kontrollelemente Vorderseite Netzschalter und Betriebsanzeige. Wenn das Gerät eingeschaltet ist, leuchtet die rote Anzeige. HF-Anzeige. Sobald das Mikrofon eingeschaltet ist, zeigen grüne LEDs das HF-Signal an. Je stärker das HF-Signal, desto mehr LEDs leuchten. Audio-Signalanzeige (NF).

  • Seite 7: Antennen Anschließen

    Antennen anschließen Schließen Sie die Antennen an die TNC-Buchsen an und richten Sie sie nach schräg außen aus (60° Winkel). Für den Diversity-Betrieb müssen unbedingt beide Antennen angeschlossen sein! Eine Aus - werte elektronik schaltet geräuschlos das Signal mit dem jeweils besseren Antennensignal auf den Ausgang.

  • Seite 8: Rauschsperre Einstellen

    • Gegen ein unbeabsichtigtes Herausziehen des Netzkabels können Sie dieses an der Kabel halte rung am Gerät sichern. Inbetriebnahme • Schalten Sie den Empfänger mit dem Netzschalter ein. Die rote Betriebsanzeige leuchtet. • Sobald Sie das Mikrofon einschalten, leuchtet die HF-Anzeige .
  • Seite 9 Montage in 19"-Rack Ein Empfänger • Für die Montage in einem 19"-Rack schieben Sie den optional erhältlichen Befestigungs - winkel FB-11 nach oben, bis er fest am Empfänger sitzt. Zwei Empfänger • Befestigen Sie die Verbindungsplatten auf der Ober- und Unterseite der beiden Empfänger.

  • Seite 10: Anschließen Und Aufstellen Abgesetzter Antennen

    Anschließen und Aufstellen abgesetzter Antennen Bei Mehrkanalanlagen empfehlen wir abgesetzte Antennen zu verwenden. 1. Schließen Sie die Empfangsantennen an den entsprechenden Antennenein gängen an und stellen Sie die Antennen rechts und links auf. Durch eine leichte Neigung oder senkrechte Anordnung von oben nach unten kann der Diversity-Empfang manchmal verbessert werden.

  • Seite 11: Handsender Sem 180 / Sdm 168

    Handsender SDM 168 / SEM 180 Bedien- und Kontrollelemente Korb: Schützt die Kapsel und verhindert Poppgeräusche. Gehäuse. Im Gehäuse ist die Senderplatine und das Batteriefach untergebracht. Batterieanzeige: Zeigt den Einschalt- und Batteriestatus an. Wenn der Handsender einge- schaltet wird, blinkt die rote LED kurz auf und zeigt den normalen Batteriestatus an. Blinkt die LED nicht, so ist die Batterie entweder leer, falsch eingelegt oder fehlt.
  • Seite 12 Bedienhinweise 1. Beim Einschalten des Mikrofons blinkt die Anzeige kurz auf und zeigt die Betriebs - bereitschaft an. 2. Sobald das Mikrofon eingeschaltet ist, leuchtet am Empfänger die HF-Anzeige (RF). Je stärker das HF-Signal, desto mehr LEDs leuchten am Empfänger. 3.

  • Seite 13: Taschensender Ts 100 Mk Ii

    Taschensender TS 100 Mk II Bedien- und Kontrollelemente NF-Eingangsbuchse, 4-pol. Mini-XLR, zum Anschluss von Mikrofonen (Lavalier oder Nackenbügel). Es gibt 5 verschiedene Anschlussbelegungen. Ein-/Ausschalter (Ein = Schalter in „On“-Position; Aus = Schalter in „Off“-Position). Schalten Sie den Sender immer aus, wenn Sie ihn nicht benutzen. Batterieanzeige zeigt den Einschalt- und Batteriestatus an.

  • Seite 14: Einlegen Der Batterie / Batteriewechsel

    Abnehmbarer Gürtelclip kann um 360° gedreht werden. Zum Entfernen lösen Sie den Clip mit einem Schraubendreher. Einlegen der Batterie / Batteriewechsel 1. Drücken Sie die beiden Schnappverschlüsse rechts und links am Batteriefach leicht nach innen und klappen Sie den Deckel auf. Entnehmen Sie die Batterie. 2.

  • Seite 15: Einpegelung Des Senders

    Inbetriebnahme 1. Drücken Sie die beiden Schnappverschlüsse rechts und links am Batteriefach leicht nach innen und klappen Sie den Deckel auf, um den GT/MT-Schalter und die Eingangs emp - find lichkeit einzustellen. 2. Stellen Sie sicher, dass Sender und Empfänger auf derselben Frequenz arbeiten. 3.

  • Seite 16: Nf-Anschlussbelegung

    NF-Anschlussbelegung 2-adrige Elektret-Kondensator-Mikrofonkapsel z.B. MCE 5.18, MCE 10.18, MCE 60.18 3-adrige Elektret-Kondensator-Mikrofonkapsel z.B. Opus 54.18, Opus 55.18 Mk II Dynamisches Mikrofon Elektrische Gitarre Line-Eingang (Impedanz 8 Ohm, Absenkung 10 dB)

  • Seite 17: Hinweise Für Alle Sender

    Hinweise für alle Sender Batteriewechsel • Schalten Sie den Sender vor dem Batteriewechsel unbedingt aus. • Wenn Sie den Sender für Wochen oder Monate nicht benutzen, entfernen Sie bitte Akku/Batterie aus dem Sender. Akkus/Batterien können nach längerem Nichtgebrauch auslaufen und Leiterbahnen und Bauteile zerfressen. Eine Reparatur ist dann nicht mehr möglich.

  • Seite 18: Tips Gegen Rückkopplungen

    Tips gegen Rückkopplungen Rückkopplungen treten dann auf, wenn Sie sich mit dem Mikrofon zu nahe am Lautsprecher befinden. Wir empfehlen: • Nehmen Sie die Lautstärke der PA-Anlage zurück. • Gehen Sie vom Lautsprecher weg. • Drehen Sie das Mikrofon vom Lautsprecher weg. Fehlercheckliste Diversityempfänger NE 100 S Fehler...

  • Seite 19: Service

    Genehmigungen zum Betreiben eines drahtlosen Mikrofonsystems erteilt die für den Wohn - sitz des Antragstellers zuständige Regulierungsbehörde für Telekommunikation und Post. Die Komponenten des Opus 100 Mk II Systems sind gemäß Richtlinie R&TTE 99/5/EEC wie folgt zugelassen: Opus TS 100 Mk II...

  • Seite 20: Sets

    Sets Opus 100 Gitarrren-Set bestehend aus: Diversity-Empfänger NE 100 S und Taschensender TS 100 Mk II, Instrumentenkabel MJ 41 G, Antennen, Netzteil, 9 V-Blockbatterie Opus 150 Lavalier-Set bestehend aus: Diversity-Empfänger NE 100 S und Taschensender TS 100 Mk II, Ansteckmikrofon MCE 55.18 inkl. Clip, Antennen, Netzteil, 9 V-Blockbatterie Opus 155 Nackenbügel-Set bestehend aus: Diversity-Empfänger NE 100 S und Taschensender TS 100 Mk II,...

  • Seite 21: Technische Daten

    Technische Daten Diversityempfänger NE 100 S Funktionsprinzip ....True - Diversity - Empfänger (VHF) Frequenzbereich ....1 Festfrequenz zwischen 174 - 240 MHz Schaltbandbreite .
  • Seite 60 GmbH & Co. KG Theresienstr. 8 D-74072 Heilbronn Tel. +49 (0 )71 31 / 6 17-0 Fax +49 (0 )71 31 / 617-224 E-mail: info@beyerdynamic.de Internet: www.beyerdynamic.de beyerdynamic U.K. Ltd. 17 Albert Drive Burgess Hill RH15 9TN Tel. +44 (0)1444 / 258 258 Fax +44 (0)1444 / 258 444 E-mail: sales@beyerdynamic.co.uk...
