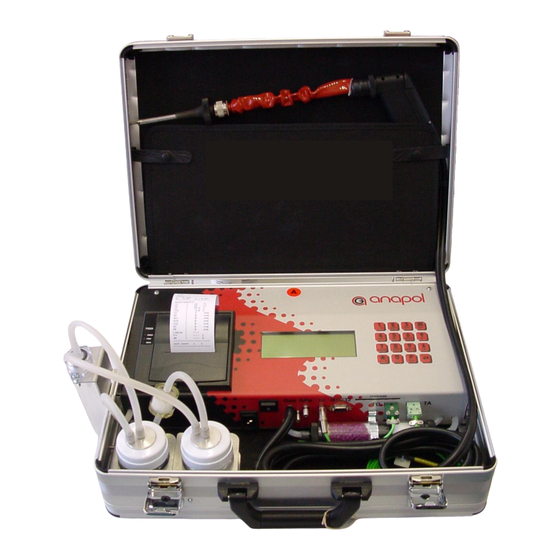

Anapol EU-5000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Anapol Anleitungen
  4. Messgeräte
  5. EU-5000
  6. Bedienungsanleitung

Anapol EU-5000 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EU-5000:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
und Gerätebeschrieb
Abgasanalyse Computer
anapol EU-5000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Anapol EU-5000

Inhaltszusammenfassung für Anapol EU-5000

  • Seite 1 Bedienungsanleitung und Gerätebeschrieb Abgasanalyse Computer anapol EU-5000...
  • Seite 2 Das Gerät hatte bereits bei der Entwicklung und Herstellung strenge Kontrollen zu bestehen. Es entspricht höchsten technischen Ansprüchen. Unser Kundendienst steht Ihnen jederzeit gerne zur Verfügung, um optimal und effizient helfen zu können. Ihr anapol Team Anapol Gerätetechnik AG Gewerbepark Moosweg 1 CH-2555 Brügg...
  • Seite 3 18.05.09 Druckprotokoll für Feuerungskontrolle, Auswahl qA - Eta, 0-Abgleich NDIR, GE-Programm, Russ Mittelwert 4.00 EU-5000-T 24.12.09 Variante NO für EU-5000-D/E, Varianten NO , SO für EU-5000-T 14.04.10 4.10 Anzeige der gespeicherten Daten. Übertragung der Daten via RS232. Übertragung der Messungen via RS232. Thermodrucker. Sommerzeit.
  • Seite 4 Typen EU-5000 X : ausgerüstet O : Option - : nicht möglich EU-5000-O EU-5000-W EU-5000-TW EU-5000-D EU-5000-E Motoren Verwendung Heizöl/Gas Holz Holz Heizöl/Gas Allgemein Sensor Elektrochemisch Sensor Elektrochemisch CO max. 2000ppm Sensor Elektrochemisch Sensor Elektrochemisch Sensor Elektrochemisch Sensor infrarot - NDIR CO max.

  • Seite 5: Inhaltsverzeichnis

      Verbindung Sonde, Wasserabscheider und Filtereinheiten ..................... 10   Abgleich .................................. 13     2.2.1   Nullstellung der Infrarot-Sensoren NDIR (EU-5000-TW Holz, EU-5000-W et EU-5000-D/E) ......... 14   Messung .................................. 14     Russmessung ................................15     Drucken ................................... 16  ...
  • Seite 6 Berechnung der Luftüberschuss - Lambda / Lambda nach Brettschneider ................56   11.2.9   Berechnung CO ..................................57   11.3 Ausbauvarianten ..............................57     11.3.1   Ausbauvarianten EU-5000-O ..............................57       11.3.2 Ausbauvarianten EU-5000-W ..............................57     11.3.3 Ausbauvarianten EU-5000-TW .............................. 57     11.3.4 Ausbauvarianten EU-5000-D/E ..............................

  • Seite 7: Einführung

    Einführung Einsatz / Verwendungszweck Der Rauchgasanalyse-Computer anapol EU-5000, ein universelles, elektronisches Messgerät, wurde für die Überwachung und die optimale Einstellung von privaten und industriellen Feuerungsanlagen, Benzin- und Dieselmotoren und für andere Anwendungen (Chemie, Industrie, usw..), konzipiert. Der Apparat kann mit elektrochemischen Sensoren O...

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung Anschluss mit Sonde mit Filter Thermodrucker oder Anzeige RS232 Schnittstelle Folientastatur Ventilator für die Nadeldrucker Entfernung der Gase. Netzanschluss Anschluss Frischlufteingang Stecker Heizung für die Öffnung für Anschluss für Frischlufttemperatursonde Netzstecker für die Spülung der Sensoren Russmessung oder Motorenöltemperatursonde Chipkarte Anschluss für Anschluss für...

  • Seite 9: Bedienung

    Frischluft- oder Öltemperatursonde 2.1.2 Gerät einschalten: Auf dem Display erscheint folgender Text: Abgasanalysecomputer Typ, Software Version anapol EU-5000D 6.NN M: Menu E: weiter Durch das Drücken der Taste gelangen Sie ins Konfigurationsmenu ( Mit der Taste gelangen Sie immer einem Schritt weiter, egal wo Sie sich befinden.

  • Seite 10: Verbindung Sonde, Wasserabscheider Und Filtereinheiten

    Die Ein- und Austritte des Gases müssen unbedingt frei liegen. Verbinden Sie den Sonden Schlauch mit dem Anschluss GAS. Gemäss Messungsart, den Wasserabscheider, den Hauptfilter und den Dreifachfilter müssen gemäss nachstehenden Bilder verbunden werden: Für Gerätetypen EU-5000-TW Holz, EU-5000-W und EU-5000-D/E : Dreifachfilter Purafilfilter mit Filter Sondenfilter gefüllt...
  • Seite 11 Für Gerätetypen EU-5000-TW Heizöl/gas und EU-5000-O : Dreifachfilter Purafilfilter mit Filter Wasserabscheider...
  • Seite 12 Fehlerquelle gefunden ist, drücken Sie die Taste und der Dichtigkeitstest beginnt erneut. Wird die Dichtigkeit nicht erreicht, so muss das Gerät durch eine von anapol zugelassenen Werkstatt überprüft werden. Sobald das Gerät dicht ist, erscheint folgende Anzeige auf dem Display :...

  • Seite 13: Abgleich

    Spülung der Sensoren (mittels einen Schlauch), an einem Ort befinden, wo das Einsaugen von frischer Luft garantiert ist. Wenn dies nicht zutrifft, können die M essungen verfälscht sein. Auf dem Display erscheint folgende Anzeige (EU-5000-TW Holz, EU-5000-W et EU-5000-D/E) : 04.03.09 11:20:30...

  • Seite 14: Nullstellung Der Infrarot-Sensoren Ndir (Eu-5000-Tw Holz, Eu-5000-W Et Eu-5000-D/E)

    0.58 k1= 0.00000 F = 2.4120 mg13%O2 2.2.1 Nullstellung der Infrarot-Sensoren NDIR (EU-5000-TW Holz, EU-5000-W et EU-5000- D/E) Um genaue Messungen sicherzustellen, müssen die Infrarot-Sensoren - NDIR (O , CO, CO , PR, HX) in regelmässigen Intervallen abgeglichen werden. Dies kann auf verschiedene Arten erfolgen: 1.

  • Seite 15: Russmessung

    7.3% 19.0°C Abgasmesswerte, TA/TO = Frischluft-/Motoröltemperatur TG = Abgastemperatur CO2 10.1% TG 38.0°C N+H = NO + HX(Hexane) NOx 59p N+H 79p Weiter mit oder 1.3% la (lambda) = Luftüberschuss qA/Eta = Abgasverluste/Wirkungsgrad (100-qA) 98.3% Abgasmesswerte NO2 15p Zeit 11:41:07 Je nachdem welche Sensoren Sie montiert haben oder welche Einstellungen Sie auf I hrem Gerät gewählt haben, kann die Anzeige auf dem Display variieren.

  • Seite 16: Drucken

    Filterpapier einlegen drücken Stecken Sie den Konus in die Stelle, wo die Brennerabluft gemessen werden muss Für den Start der Messung drücken Sie die Taste Russmessung Volumen 0,15 lt Dauer 13 s Nun wird eine Abgasmenge von 1.61 Liter angesogen. Während der Messung werden das bereits angesogene Volumen und die Messdauer angezeigt.
  • Seite 17 = Datenübertragung via serielle Schnittstelle RS232. Beim drucken auf der Taste werden die Messwerte über die serielle-RS232 Schnittstelle geschickt und nicht ins Gerätespeicher gelagert. Für ausführliche Informationen über den Protokoll, wenden Sie sich bitte an anapol. = drucken: wenn Sie die folgende Eingaben korrigieren möchten, können Sie mit der Taste im M enu zurückblättern und an der gewünschten Stelle I hre Änderungen eintippen...
  • Seite 18 Auswahl der Last : Last Optionen wählen mit , bestätigen Sie mit Nicht drucken Folgende Optionen können gewählt werden : Auswahl der Kontrollart : Kontrolle Optionen wählen mit , bestätigen Sie mit Routinekontrolle Folgende Optionen können gewählt werden : Datensatz 10 Bestätigen Sie mit Gespeichert E: weiter...

  • Seite 19: Ausdruck Der Messprotokoll

    2.5.2 Ausdruck der Messprotokoll Anapol Auf dem Protokoll erscheinen nur die EU-5000D gewählten Einstellungen. CH-2555 Brügg V6.NN SN 5000007 Einstellungen, die mit der Taste übersprungen wurden, erscheinen nicht. Anl.-Nr. M essung Nr. 1 Je nachdem Gerätekonfiguration, kann den Zeit: 11:55 Protokoll variieren.

  • Seite 20: Druckeroptionen

    2.5.4 Druckeroptionen 2.5.4.1 Schnelldruck (Quickprint) Es werden, während der Messung, die Werte direkt ausgedruckt, ohne dass weitere Abfragen gemacht werden. Beim Schnelldruck werden auch NO und NO Werte separat ausgedruckt. Drücken Sie die Taste während der Messung. 2.5.4.2 Beurteilungsprint Dieser Print druckt während der Messung die Werte direkt aus, ohne dass weitere Abfragen gemacht werden (gleich wie Schnelldruck).

  • Seite 21: Papierwechsel Und Farbbandwechsel

    Papierwechsel und Farbbandwechsel 2.6.1 Thermodrucker Papierfach durch leichtes Druck an der Seiten des Deckels öffnen. Neue Papierrolle im Fach einsetzen, wie abgebildet. Schliessen Sie den Deckel und lassen Sie einen Stück Papier aus dem Fach. Für den automatischen Papiervorschub drücken Sie die Taste dem Drucker.

  • Seite 22: Menü

    M enü Sie können im Menü verschiedene Funktionen wählen. Um ins Menü zu gelangen drücken Sie die Taste 1. Zug 2. Kommunikation 3. Diagnose 4. Sprache oder 5. Daten übertragen 6. Freie Brennstoffe 7. Adresse 8. Einstellungen 9. Datum + Zeit 0.

  • Seite 23: 3.2 Kommunikation

    mmH2O P: Hauptdrucksensor (Feinzug- -2.07 -21.10 P2: Drucksensor optional -0.00 -0.00 0=Null E=Spei. P=ESC Sie können nun den Feinzug ablesen. Der gemessene Unterdruck in hPa (1 hPa = 1 mbar) oder in mmH2O wird mit dem Zeichen (-) angezeigt. Zeigt das Display nur eine Zahl an, wurde der Schlauch nicht korrekt angeschlossen. Entfernen Sie die Messsonde und stecken Sie den Sondenschlauch wieder um in den Eingang GAS.

  • Seite 24: Diagnose

    Verlassen Sie das Kommunikationsmenü mit der Taste Diagnose In diesem Menu kann der Zustand des Gerätes kontrolliert werden: Drücken Sie die Tasten . Nächste Seite: 0p TA 26.8°C TA/TO Temp. Luft/Öl °C tief 0p TG 27.3°C NO ppm TG Temp. Gas °C SO2 0p O2 0.41mA 0.3 <...

  • Seite 25: Sprache

    26.8°C Mit der Taste kann das Gerät abgeglichen werden, (siehe 27.3°C « Abgleich ». 0.41mA NO2 0P 4.6hPa Auf der Anzeige: 0.0% Mit der Taste kann der NDIR auf Null gestellt werden, (siehe « Nullstellung der Infrarot-Sensoren NDIR ». RPM 0 CO2 0.00% ST Mit der Taste kann die Hauptpumpe ein- oder ausgeschaltet werden.

  • Seite 26: Chipkarte

    1. Chipkarte Wählen Sie den Menüpunkt mittels der Tasten oder 2. Seriell 3. Messungsspeich. Das Menu Kommunikation verlassen Sie mit der Taste 3.5.1 Chipkarte Daten speichern auf Chipkarte? E: ja P: nein Führen Sie die Chipkarte (Chip nach unten) in die vorgesehene Öffnung ein und drücken Sie die Taste , um die Daten zu speichern oder um abzubrechen.

  • Seite 27: Serielle Schnittstelle

    3.5.2 Serielle Schnittstelle Drücken Sie die Taste für die Übertragung der Daten durch die serielle Schnittstelle zu einen PC (Option). Datenausgabe E: ja P: nein Verbinden Sie die serielle Schnittstelle RS232 vom Gerät mit einen PC auf welchen die Übertragung (siehe die Bedienugsanleitung der drücken Sie die Taste, um die gespeicherte Daten zu schicken oder die Taste um den...
  • Seite 28 Die gespeicherte Messungen können, durch die serielle Schnittstelle RS232, übertragen werden, mit der Taste . Für ausführliche Informationen über den Protokoll, wenden Sie sich bitte an anapol. Anz.Messungen für Wählen Sie die Anzahl Messungen zu übertragen. Ab der angezeigte Messung, werden nnn ältere Messungen (bis Übertragung...

  • Seite 29: Mittelwert Berechnung Von Gespeicherten Daten

    , der Mittelwert wird gedruckt. Verlassen Sie das Mittelwert Berechnungsmenü mit der Taste 3.5.4.1 Ausdruck der Resultate der Mittelwert Berechnung von gespeicherten Daten der Kopf des Ausdruckes sieht aber so aus: anapol EU-5000D CH-2555 Brügg V6.NN SN 5000007 Mittelwert Start Zeit 12 :08 = Zeit der 'älterste' korrekte Messung...

  • Seite 30: Freie Brennstoffe

    Freie Brennstoffe In diesem Menü sind 8 spezifische Brennstoffe programmierbar. 7 Sorten sind vordefiniert und 1 Sorte ist frei programmierbar. Die 8 Sorten können auf Wunsch modiziert werden. Beispiel: Drücken Sie die Tasten und wählen Sie die gewünschte Nummer mittels der Tasten oder Falls die Brennstoffe schon vordefiniert wurden, erscheint folgende Anzeige im Display : Freie Brennstoffe...

  • Seite 31: Adresse

    Eingabebeispiel : A2 = 0.68 tippen Sie Geben Sie nun die entsprechenden Parameter für B ein Parameter eingeben Wählen Sie mit und Fortsetzung mit Falls Sie die Berechnungsmethode k gewählt haben: Geben Sie nun die Parameter bezüglich k und k1 ein Parameter eingeben Wählen Sie mit und Fortsetzung mit...

  • Seite 32: Einstellungen

    Adresse Zeile X Adresse Zeile X Mit der Taste bestätigen Sie die geänderte Zeile Firma Muster_ Nun können Sie mittels den Tasten eine neue Zeile wählen, oder falls die Adresse vollständig eingegeben ist, mittels der Taste das Untermenü verlassen. Einstellungen In diesem Untermenü...
  • Seite 33 (für Informationen kontaktieren Sie bitte anapol) 1.- der Mitte Einheit umgerechnet (Grundeinstellung). 2.- der Mittelwert wird direkt auf die, vom User ausgewählter Einheit gerechnet. Messmodus Wählen Sie mittels der Tasten oder . Weiter mit Autospeicherung Automatische Speicherung von mehrere Messungen, aufgenommen mit dem Speicherungsdauer Wählen Sie mittels der Tasten...

  • Seite 34: Datum + Zeit

    7. Holz O -11% 8. frei (Standardeinstellungen wenn ohne Aenderungen) Einheit Wählen Sie mittels der Tasten oder beim Start: mg x% O2 Weiter mit mg x%O ppm 0%O mg/kWh mg/m Kontrast Display Die Tasten verändern den Kontrast. ------------------------------------ ------------------------------------ Weiter mit der zurück zum Menu.
  • Seite 35 Abgasanalysegerät EU-5000 D, E, O, W Abgasanalysegerät EU-5000TW EUt5000D 5000100 Typ und Seriennummer EUt5000TW 5000100 Typ und Serienr. Sensoren und installierte Sensoren und IRO2 NO CO NO2 O2 IRO2 NO CO-W CO Optionen installierte Optionen SO2 NDIR RUSS SO2 NDIR RUSS...
  • Seite 36 Act : Betriebsstunden seit letzten Revision Tot : Gesamte Betriebsstunden Nach einem Jahr Benützung oder nach 1000 Stunden Einschaltdauer muss das Gerät durch eine zugelassene anapol Servicewerkstatt revidiert werden. Beim Einschalten des Gerätes wird die Wartung! zugelassene anapol Servicewerkstatt kann diese Mitteilung wieder zurückstellen.

  • Seite 37: Texteingabe

    Texteingabe Taste Charakter Taste Charakter . , - / & : ' @ 1 w x y z 9 a b c 2 ä à â ç Space 0 Kleinbuchstaben/ d e f 3 é è ê Grossbuchstaben g h i 4 î Alphanumerisch/Numerisch j k l 5 Charakter löschen...

  • Seite 38: Spezialfunktionen

    Spezialfunktionen Nachfolgende Funktionen können im Mess-Modus ausgeführt werden. Mit der Taste Standby Weiter mit E: weiter Das Gerät wird auf minimalen Stromverbrauch gebracht (wichtig für Geräte mit Akkumulatoren). Mit der Taste aktiviert man die akustische Kernstromsuche (Option). Diese Taste muss vor jeder Messung aktiviert werden.

  • Seite 39: Kundendaten

    Kundendaten Das Gerät kann so konfiguriert werden, dass es spezifische Kundendaten (Option) speichern und drucken kann. Diese programmierten Felder erscheinen am Ende des Dialogs zum Standarddruck (siehe Die so eingegebenen Felder können in der Folge gedruckt und gespeichert werden. Die Kundendaten können mittels der Chipkarte oder seriell via die RS232 Schnittstelle, auf einen...

  • Seite 40: Messmodus

    7 M essmodus Normal Mit der taste wird die aktuelle Messung ausgedruckt und/oder gespeichert. M ittelwert M essungen werden ab "M enu" mit der Taste gestartet. Sie können während der M essung ebenfalls mit der Taste gestoppt. Während der automatische Nullstellung der I nfrarot-Sensoren NDI R (siehe " Nullstellung der I nfrarot-Sensoren NDI R ") wird die M ittelwert Berechnung unterbrochen.
  • Seite 41 VDI Mittelwerte Xa(1+2) Xb(2+3) : anapol anapol EU-5000TW EU-5000TW CH-2555 Brügg CH-2555 Brügg V6.NN SN 5000007 V6.NN SN 5000007 Mittelwert-VDI Mittelwert-VDI Anl.-Nr. Anl.-Nr.. Messung Nr.3 Messung Nr.2 Zeit 11 :12 Zeit 10 :42 Datum : 02.11.10 Datum : 02.11.10 Usw..
  • Seite 42 EU-5000TW CH-2555 Brügg V6.NN SN 5000007 - Start Zeit = Start Zeit der Mittelwert Berechnung Mittelwert-VDI - End Zeit = End Zeit der Mittelwert Berechnung Start Zeit 10 :55 :07 - Messzeit = Effektiver Zeit der Mittelwert Berechnung End Zeit...

  • Seite 43: Ablauf Einer - Vdi-Mittelwertberechnung (3X15Min./1Sek.)

    7.2.2 Ablauf einer - VDI-Mittelwertberechnung (3x15Min./1Sek.) Abgasanalysecomputer M:Start MW-VDI O2 2 0.9 % TA 28.5 °C anapol EU-5000T 5.NN E   1: Zug E   E   E   CO2 0.0 % TG 28.5 °C M   M   Abgleich...

  • Seite 44: Mittelwert

    M ittelwert Automatische Mittelwert Berechnung von mehrere Messungen, aufgenommen mit dem 7.3.1 Ausdruck der Mittelwert Der Ausdruck und/oder die Speicherung der Messungen geschieht gleich wie für eine normale Quickprint anapol Mittelwert EU-5000TW Start Zeit 10 :35 :07 CH-2555 Brügg End Zeit 10 :56 :17 V6.NN SN 5000007...

  • Seite 45: Automatische Speicherung

    Automatische Speicherung Automatische Speicherung von mehrere Messungen, aufgenommen mit dem Die Automatische Speicherung kann mit der Taste , aus dem Menu , gestartet werden Auf der Anzeige: Datensätze Datensätze sind im Speicher vorhanden. vorhanden E : die vorhandene Datensätze löschen überschreiben ? P: Die neue Datensätze werden mit der vorhandene Datensätze ja = E nein = P...

  • Seite 46: Fehlermeldungen

    Fehlermeldungen ANZEIGE URSACHE RESOLUTION Undicht, Sonde oder Beim Dichtigkeitstest wurde Kontrollieren ob die Sonde, den Sondengriff Wasserabscheider einen Luftleck festgestellt. oder den Sondenrohr dicht sind. Kontrollieren ob die Silikon Schläuche auf den Dreifachfilter und den Wasserabscheider dicht sind. Kontrollieren ob die Silikon Dichtung im Wasserabscheider vorhanden und richtig positionniert ist.
  • Seite 47 Chipkarte tauschen. Chipcard nicht bereit Die Chipkarte ist nicht bereit Einführung der Chipkarte kontrollieren (Chip Daten zu speichern. nach unten). Kontakte der Chip reinigen. Chipkarte tauschen. Keine Daten Keine Daten für die Chipkarte Parameter Datenerfassung sind vorhanden. einstellen im Menü Warten Die serielle Kommunikation mit Kundendienst anrufen.

  • Seite 48: Pflege Und Revision

    Schalten Sie mit Taste die Pumpe des Gerätes ein, wodurch die interne Erwärmung des Gerätes beschleunigt wird. Werden nicht die von anapol vorgesehenen Ersatzteile verwendet, entfällt jeglicher Garantieanspruch. Das Gerät ist nicht ohne weiteres für Dauermessungen vorgesehen. Bei einem Dauermessungsgebrauch müssen folgende Punkte beachtet werden: 1.- ein Gaskühler muss zwischen der Entnahmesonde und dem Gerät, eingesetzt...
  • Seite 49 Beim Füllen der Patrone Watteteile an beiden Enden ersetzen. Die Watteteile vermeiden dass die Granulate der Gas Ein- und Austritt verstopfen. Nur Kunstfaserwatte verwenden. Beim Füllen mit Granulat die Patrone auf harter Unterlage stehend klopfen und randvoll auffüllen. Die Dichtungen bleiben unbeschädigt, wenn beim Öffnen die Verschlusskappe gedreht wird.

  • Seite 50: Ausgeführte Arbeiten Während Einer Revision

    Ausgeführte Arbeiten während einer Revision AUSGEFÜHRTE TEILE ARBEIT BESCHREIBUNG PERIODE DREIFACHFILTER ersetzt 1 JAHR PURAFIL FILTER + WATTE ersetzt Material + Watte 1 JAHR ANDERE FILTER ersetzt Wenn vorhanden 1 JAHR DICHTUNGEN FÜR ersetzt WASSERABSCHEIDER Silikondichtung 1 JAHR SILIKONSCHLÄUCHE ersetzt Alle Schläuche 1 JAHR ISOLIERHÜLLE DER SONDE...

  • Seite 51: 10 Ce Konformitätserklärung

    10 CE Konformitätserklärung Der Hersteller: Anapol Gerätetechnik AG Gewerbepark Moosweg 1 2555-BRÜGG SCHWEIZ Erklärt, dass die nachfolgende Maschine: Name: Abgasanalysegerät Typ: EU-5000 mit den Bestimmungen folgenden Richtlinien, inklusiv deren Änderungen, übereinstimmt: Niederspannungsrichtlinie 2006/95/CE EMV Richtlinie 2004/108/CE ebenfalls mit folgenden europäischen harmonisierte Normen, nationalen Normen und technischen Vorschriften übereinstimmt:...

  • Seite 52: 11 Anhang

    11 Anhang 11.1 Technische Daten EU-5000-W, EU-5000-TW « Holz » und EU-5000-D/E Abgasverl. qA 0 100 % Lambda Anzeige LCD, 4 Zeilen Drucker Thermo oder Nadel Wirkungsgr. eta >100 0 % Lambda- 20 Zeichen/Zeile 24 Zeichen/Zeile Brettschneider Sprachen D, F, E, I...
  • Seite 53 EU-5000O, EU-5000-TW Gerätetyp « Heizöl/Gas » (siehe« Erläuterungen zu den Berechnungen für Heizungen ») Abgasverl. qA 0 100 % Lambda Anzeige LCD, 4 Zeilen Drucker Thermo oder Nadel Wirkungsgr. eta >100 0 % 20 Zeichen/Zeile 24 Zeichen/Zeile Sprachen D, F, E, I...

  • Seite 54: 11.2 Erläuterungen Zu Den Berechnungen Für Heizungen

    11.2 Erläuterungen zu den Berechnungen für Heizungen Die folgenden Erläuterungen sind Auszüge aus den BAFU und METAS Dokumente: (Stand 30. Oktober 2006). Die Grenzwerte und Bezugsgrössen der LRV beziehen sich auf Gasvolumina im Normzustand (0 °C, 1013 hPa) nach Abzug des Feuchtigkeitsgehalts (trocken) = Stoffmengenanteil) .

  • Seite 55: Auswertung Der Messungen Qaf

    Heizöl extra leicht 0.68 0.007 15.5 Erdgas Gbl 0.66 0.009 Flüssiggas 0.63 0.008 HolzP <= 1MW 0.58 20.2 HolzP > 1MW 0.58 20.2 11.2.3 Auswertung der Messungen qAF Die Abgasverluste werden auf 1 Stelle nach dem Komma berechnet und so im Messprotokoll Für den Vergleich mit dem Grenzwert werden die Messunsicherheiten (F Werte) nach Tabelle berücksichtigt.

  • Seite 56: Umrechnung In Mg / M , Bezogen Auf Eine Konzentration Von O

    11.2.6 Umrechnung in mg / m , bezogen auf eine Konzentration von O Die folgende Formel wird benützt: Sauerstoffgehalt der trockenen Abgase in % vol Referenz Sauerstoffgehalt gemäss Tabelle 2ref Sauerstoffgehalt - O ref [%vol] : Diesel Heizöl Schwer Heizöl extra leicht Erdgas Gbl Flüssiggas Holz...

  • Seite 57: Berechnung Co

    Abgase in % vol Brennstoffspezifischer max.CO Wert Sauerstoffgehalt der trockenen Abgase in % vol Sauerstoffgehalt der Luft in % vol 11.3 Ausbauvarianten 11.3.1 Ausbauvarianten EU-5000-O Abkürzung Beschreibung Sensor NO elektrochemisch - braucht Option SO Sensor SO elektrochemisch - braucht Option NO SL16 Sonde 16cm.

  • Seite 58: Ausbauvarianten Eu-5000-D/E

    AKKU Akkumulatoren (Batterie) Beispiel: CO/NO2/SO2/SL16/AKKU 11.3.4 Ausbauvarianten EU-5000-D/E Abkürzung Beschreibung elektrochemisch, automotive 0-100% NO elektrochemisch automotive 0-5000ppm, mit SO Filter, BAR97 Sensor NO elektrochemisch Sensor CO elektrochemisch Sensor NO elektrochemisch - braucht Option SO Sensor SO elektrochemisch - braucht Option NO Sonde Temperatur Öl...

  • Seite 59: Index

    Ablauf einer - VDI -M ittelwertberechnung benützt werden) (3x15M in./1Sek.) I nbetriebnahme Adresse I ndex Anhang I nformation Ausbauvarianten Kommunikation Ausbauvarianten EU-5000-D/E Kommunikation Ausbauvarianten EU-5000-L Kundendaten Ausbauvarianten EU-5000-T M enü Ausdruck der M essprotokoll M essmodus Ausdruck der M ittelwert M essung...
