Inhaltszusammenfassung für Sartorius arium advance RO

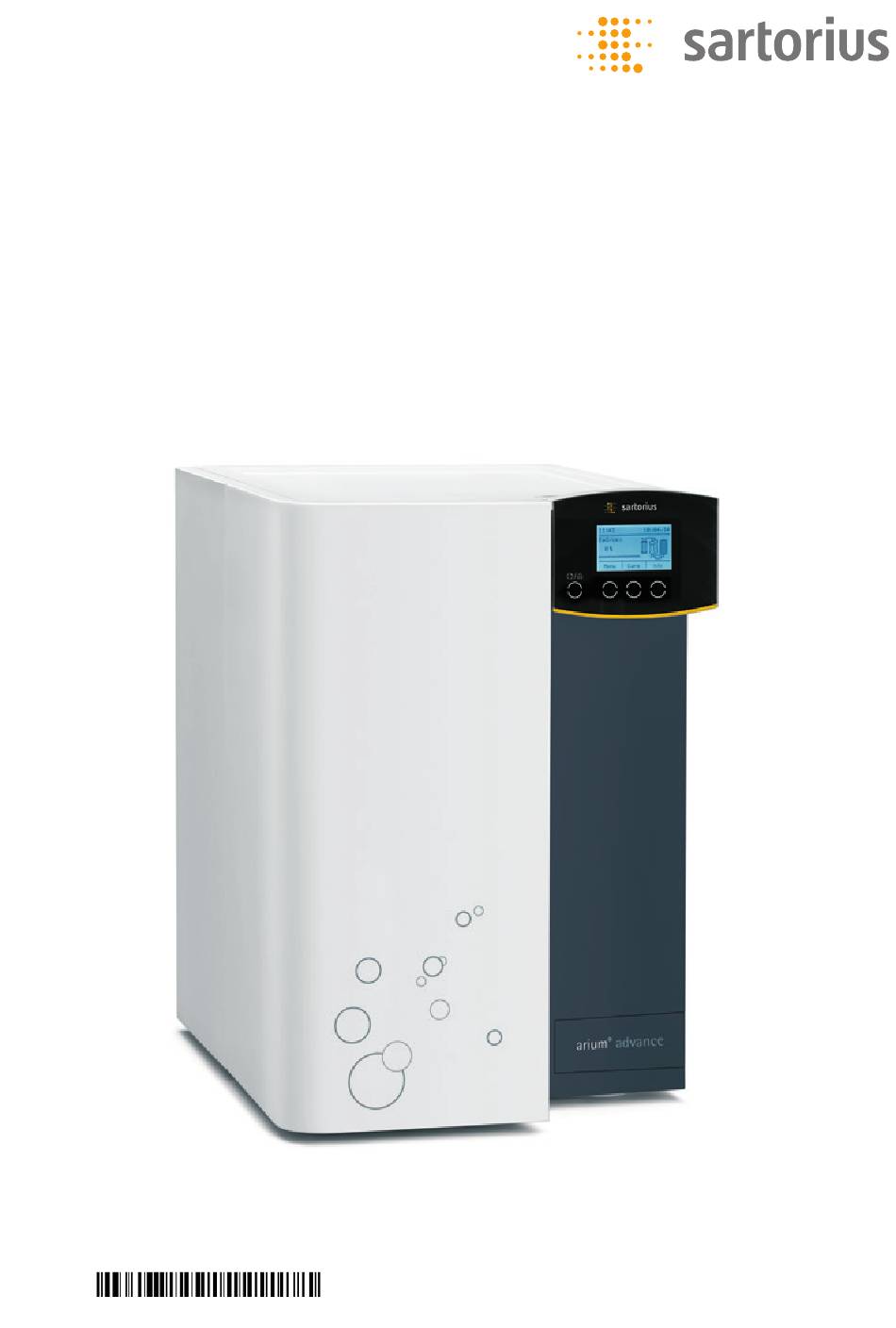

- Seite 1 Betriebsanleitung arium advance RO | EDI ® Wasseraufbereitungssystem 98648-021-69...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Benutzerhinweise 6 .3 Systemstatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -
Seite 4: Benutzerhinweise
Anleitung gut auf . Falls Sie das Gerät anderen Personen überlassen, geben Sie auch diese Anleitung mit . Bei Verlust dieser Anleitung Ersatz anfordern oder die aktuelle Anleitung von der Sartorius Website herunterladen: www .sartorius .com Anwendungsberatung / Technischer Support Adressen zur Anwendungsberatung und zum technischen Support finden Sie auf der Website unter: www .sartorius .com... -
Seite 5: Sicherheitshinweise
− Stellen Sie sicher, dass der Ablaufschlauch für das Spülwasser zu einem geöffneten Abfluss geleitet wird . − Vor Frost schützen . − Schließen Sie an die Geräteschnittstellen nur die von Sartorius vorgegebenen Peripheriegeräte an, um Beschädigungen des arium advance zu vermeiden . - Seite 6 Sie zuständige Sartorius Kundendienst-Leitstelle . − Beachten Sie die einschlägigen Unfallverhütungsvorschriften sowie die allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln . − Verwenden Sie nur von Sartorius angegebene Materialien (z . B . Anschlüsse, Dichtungen, Werkzeuge, Ersatzteile, Reinigungsmittel, Vorbehandlungskartu- schen, Enthärter und RO-Module) .
-
Seite 7: Produktbeschreibung
® 1 . Display und Bedienfeld 2 . Gerätetür Die arium advance Systeme von Sartorius werden mit Trinkwasserqualität gespeist ® und produzieren Reinwasser . Das System ist in den Ausführungen RO und EDI erhält- lich . Ein arium advance RO System produziert mit der Umkehrosmosebehandlung ®... -
Seite 8: Flussdiagramm Arium ® Advance Edi (Mit 2 Ro-Modulen)
Produktbeschreibung 1.1 Flussdiagramm arium advance EDI (mit 2 RO-Modulen) ® EDI Modul Leitfähigkeits- messung LFR RO-Modul #1 (RO-Permeat) Leitfähigkeits- Leitfähigkeits- messung LFA Enthärter- messung LFF (Produktwasser kartusche (Speisewasser) EDI) RO-Modul #2 Ablauf Eingang Pumpe (Verwurfwasser) (Speisewasser) RO-Vorbehand- lungskartusche arium ® bagtank 1.2 Flussdiagramm arium advance RO (mit 2 RO-Modulen) ® Leitfähigkeitsmessung LFR (RO-Permeat) RO-Modul #1... -
Seite 9: Elektrische Anschlüsse Arium Advance
Produktbeschreibung 1.3 Elektrische Anschlüsse arium advance ® Elektrische Anschlüsse, Seitenansicht rechts 1 . Ethernet - Anschluss (nur für Sartorius Service) 5 . Sicherungsträger 2 . Serielle Schnittstelle RS232 (nur für Sartorius Service) 6 . Netzschalter 3 . arium Exchange Schnittstelle 7 . Netzanschluss ®... -
Seite 10: Installation
Installation 2 . Installation Wir empfehlen die Aufstellung und Erstinbetriebnahme Ihres arium advance Systems ® von einem qualifizierten Sartorius Servicetechniker durchführen zu lassen . 2.1 Auspacken Nehmen Sie das arium advance System aus der Verpackung . Die Zubehörteile ® befinden sich innerhalb des arium advance Gehäuses sowie im Umkarton . -
Seite 11: Betrieb Als Standgerät
Installation 2.2 Betrieb als Standgerät Gefahr eines Stromschlages! Platzieren Sie das arium advance System nicht oberhalb von elektrisch betriebenen ® Geräten . Beim Umgang mit dem System kann Wasser auslaufen . Verletzungsgefahr durch Brand- oder Explosion! Betreiben Sie das arium advance System nicht in der Nähe von leicht entzündlichen ®... -
Seite 12: Betrieb Als Wandgerät
Installation 2.3 Betrieb als Wandgerät Das arium advance wird optional mit einer Wandhalterung geliefert, mit der Sie das ® System sicher und platzsparend an der Wand montieren können . Sie benötigen dazu eine freie Wandfläche von ca . 63 x 63 cm . Die Wandhalterung und die erforderlichen Schrauben für die Wandmontage sind nicht im Lieferumfang des Gerätes enthalten . - Seite 13 Installation Rückansicht des arium advance mit geräteseitigen Schlüsselbohrungen und ® Wandschiene bei Ausführung als Wandgerät Die bei vorgesehener Wandmontage der Lieferung beiliegende Wandschiene ist geeignet für ein Gewicht von bis zu 100 kg und ist ausschließlich für die Befestigung des arium advance (inklusive Wasser) gedacht .
-
Seite 14: Arium Bagtank
Installation 2.4 arium bagtank ® Ein arium advance System kann nur in Kombination mit einem arium bagtank ® ® betrieben werden! Das produzierte Reinwasser des arium advance Systems wird im arium bagtank ® ® gespeichert . Es stehen die nachfolgend aufgeführten Tanksysteme zur Verfügung . arium bagtank 20 arium... -
Seite 15: Das Bedienkonzept
Das Bedienkonzept 3 . Das Bedienkonzept Zur Bedienung des arium stehen ein Bedienfeld und eine Displayanzeige zur Verfü- ® gung . Das Bedienfeld besteht aus vier Funktionstasten . Die Bezeichnungen der Tasten sind in der folgenden Abbildung zu erkennen . Im Display werden Systeminforma- tionen und Menüeinträge dargestellt . -
Seite 16: Bedienung Im Betriebsmodus
Das Bedienkonzept Im Flussdiagramm sind alle Aufreinigungskomponenten des Systems (Vorbehand- lungskartusche, RO-Modul(e), Enthärter (nur bei Ausführung advance EDI) und arium bagtank) dargestellt . Sobald ein Wechsel der Komponenten fällig wird, fängt ® das entsprechende Element an zu blinken und eine Warnmeldung erscheint . Befindet sich das arium advance System nicht im Betriebsmodus, wird im Arbeits- ®... -
Seite 17: Das Bedienkonzept
Das Bedienkonzept 3.3 Navigation in den Menüs Zur Navigation in den Menüs stehen die Tasten L, M, R und die ECO/Home-Taste zur Menü r Einstellungen Verfügung . Je nach gewähltem Menüpunkt können die Tasten L, M, R eine unter- Messwertanzeige schiedliche Funktion annehmen . Grenzwerte iJust Beispiele für die Belegung der Tasten (L), (M) und (R):... - Seite 18 Das Bedienkonzept Eingabe von Zahlen An verschiedenen Stellen müssen Zahlen eingegeben werden (Beispiel „Leitfähig- r r r CO2 keitsgrenzwert für das Reinstwasser“) . Die Eingabe einer Zahl erfolgt, sofern sie CO2 Wert Eingangswasser: mehrere Stellen hat, Zifferweise von links nach rechts . Die erste Ziffer wird mit den 13.0 mg/l: Pfeiltasten „...
-
Seite 19: Erstinbetriebnahme
Erstinbetriebnahme 4 . Erstinbetriebnahme Nachdem Sie arium advance und arium bagtank aufgestellt und angeschlossen ® ® haben, nehmen Sie Ihre Anlage in Betrieb . Sie benötigen, entsprechend der Gerätespezifikation (arium advance und arium ® ® bagtank), eine Netzspannung von 230 - 240 V, 50 Hz oder 115 V, 60 Hz, je nach Länderstandard . -
Seite 20: Sprache Einstellen
Erstinbetriebnahme 4.2 Sprache einstellen Wählen Sie die Sprache für den Display-Text aus . Werkseitige Voreinstellung Startup > Set language ist Englisch . English Deutsch Français Italiano Nicht alle Sprachen sind gleichzeitig auf dem Display sichtbar . Scrollen Sie mit den Pfeiltasten um alle Sprachen anzuzeigen . 4.3 Datum und Uhrzeit einstellen Wählen Sie das gewünschte Datums- und Uhrzeitformat aus . -
Seite 21: Ijust
Erstinbetriebnahme 4.5 iJust Für den optimalen Betrieb des Systems empfiehlt Sartorius die iJust Funktion . iJust Mit dieser Funktion geben Sie den CO Wert und die Wasserhärte Ihres Eingangs- Wasserhärte und CO2 wassers ein . Sollten Sie iJust nicht verwenden wollen, brechen Sie den Vorgang ab . -
Seite 22: Bagtank Einrichten
Erstinbetriebnahme 4.6 bagtank einrichten Bauen Sie den Kunststoff Bag in den arium bagtank ein . Der Einbau wird in der ® Inbetriebnahme Installationsanleitung des arium bagtank beschrieben . ® Bag nach Bedienungs- anleitung einbauen Das arium advance System kann nur in Kombination mit einem arium bagtank ®... -
Seite 23: Einbau Der Aufreinigungskomponenten
Erstinbetriebnahme Einbau der Aufreinigungskomponenten Bauen Sie die Aufreinigungskomponenten nach folgenden Beschreibungen ein . Inbetriebnahme Vorfilter nach Bedienungsanleitung einbauen Ausführung advance RO Inbetriebnahme Vorfilter und Enthärter nach Bedienungsanleitung einbauen Ausführung advance EDI Einbau Enthärter (Nur bei Ausführung EDI) Der Einbau des Enthärters ist ebenfalls in der dem Enthärter beiliegenden Bedienungsanleitung beschrieben . - Seite 24 Erstinbetriebnahme Einbau Vorbehandlungskartusche (Vorfilter) Nehmen Sie die neue Vorbehandlungskartusche aus der Verpackung und notieren auf dem Etikett unter „Date of installation“ das Installationsdatum . Um das Anschließen des Adapters an die Kartusche zu erleichtern, feuchten Sie die O-Ringe (1) des Anschlussadapters mit destilliertem Wasser und Handschuhen an .
-
Seite 25: System Spülen
Erstinbetriebnahme 4.8 System spülen Schließen Sie den Speisewasserschlauch (Inlet) und den Spülschlauch (Drain) am Inbetriebnahme arium advance System an . Verwenden Sie die vorkonfektionierten Schläuche aus ® Speisewasserschlauch und dem arium advance Zubehör . Führen Sie den Spülschlauch zum Abwasser . ® Spülschlauch am Öffnen Sie anschließend die Speisewasserzufuhr . - Seite 26 Erstinbetriebnahme Verbinden Sie den Anschluss „Tank Outlet“ des arium Systems (Reinwasser- ® Inbetriebnahme ausgang) mit dem Anschluss „IN“ des arium ® bagtank . Verwenden Sie dazu den Schlauch "Tank Outlet" mit vorkonfektionierten Schlauch „Tank Outlet“ aus dem Tank Kit 1 . dem Tank verbinden Das Gerät wechselt in den Betriebsmodus .
-
Seite 27: Betrieb
Betrieb 5 . Betrieb Betriebsmodus Nachdem die Erstinbetriebnahme abgeschlossen ist, befindet sich Ihr arium advance ® System im Betriebsmodus . Das arium System befüllt kontinuierlich den arium ® ® bagtank, bis dieser vollständig gefüllt ist . Ist der angeschlossene arium bagtank komplett gefüllt, erfolgt eine Rückspülung, ®... -
Seite 28: Systemmenü
Systemmenü 6 . Systemmenü Drücken Sie im Betriebsmodus „Menü“ um in das Systemmenü zu gelangen . Menü Alle Einstellmöglichkeiten im Systemmenü sind nachfolgend beschrieben . Einstellungen Systemstatus 6.1 Menübaum zurück Folgende Abbildung zeigt die Menüstruktur des arium advance Systems . ®... -
Seite 29: Einstellungen
Systemmenü Einstellungen Im Einstellungsmenü können Sie Ihr arium advance System konfigurieren . Es ist ® Einstellungen Menü unter Menü r Einstellungen zu erreichen . Nachfolgend sind alle Einstellmöglich- Messwertanzeige keiten beschrieben . Grenzwert iJust Tankvolumen Das Einstellungsmenü ist bei aktiviertem PIN-Schutz nur nach Eingabe der korrekten PIN zugänglich (siehe Kapitel „6 .2 .9 Pin“, Seite 32) . -
Seite 30: Grenzwert (Nur Bei Ausführung Ro)
Systemmenü 6.2.2 Grenzwert (Nur bei Ausführung RO) Im Menüpunkt Menü r Einstellungen r Grenzwert können Sie Mindestanforde- Grenzwert rungen an das Produktwasser definieren . Wird der eingestellte Leitfähigkeitsgrenz- wert überschritten (Einheit: μS/cm) bzw . unterschritten (Einheit: MOcm), gibt ihr zurück arium advance System eine Warnmeldung aus . -
Seite 31: Tankvolumen
= Wasserhärte/10^((pH-6,3)/0,973) Alternativ können Sie den ungefähren CO Wert aus folgendem Diagramm ablesen . Zur Ermittlung der Wasserhärte empfiehlt Sartorius die Verwendung von Teststäbchen . Für die Messung des pH Wertes sollte ein geeignetes pH-Meter verwendet werden . Alternativ kann die Bestimmung des CO Gehaltes über einen CO... -
Seite 32: Sprache
Systemmenü 6.2.6 Sprache Unter Menü r Einstellungen r Sprache wählen Sie die Sprache der Displaytexte r r Sprache aus . Folgende Sprachen stehen zur Auswahl: English − Englisch Deutsch − Deutsch Français − Französisch Italiano − Italienisch − Spanisch −... -
Seite 33: Gerät Zurücksetzen
Service anzeigen lassen: Service-Telefonnummer: − Service-Telefonnummer (kann vom Service-Techniker vor Ort eingegeben werden www.sartorius.com – bei Auslieferung des Gerätes wird die Sartorius Internetadresse angezeigt) nächste Wartung fällig in − Fälligkeit der nächsten Wartung (nur bei bestehendem Service-/Wartungsvertrag) 32 Wochen zurück Betriebsanleitung arium ®... -
Seite 34: Warnungen
Systemmenü 6.3.4 Warnungen Unter dem Menüpunk Menü r Systemstatus r Warnungen können Sie sich aktive r r Warnungen und behobene (Historie) Warnmeldungen anzeigen lassen . Beide Listen umfassen Aktive Warnungen maximal die letzten 20 Einträge . Historie zurück Das Kapitel „8 . -
Seite 35: Pflege Und Wartung
Pflege und Wartung 7 . Pflege und Wartung Das Pflegemenü beinhaltet die Wartung des Systems . Sie haben Zugriff auf die folgenden Optionen: − Systemreinigung starten − Bagwechsel starten − Vorfilter wechseln − RO-Module wechseln − Enthärter wechseln (nur bei Ausführung EDI) −... -
Seite 36: Systemreinigung
® Das Intervall für die Systemreinigung kann 2 – 4 Monate betragen . Dies ist von der Wasserhärte des Speisewassers abhängig . Sartorius unterscheidet zwischen hart (alle 2 Monate), mittel (alle 3 Monate) und weich (alle 4 Monate) . Die für die iJust-Funktion eingegebene Wasserhärte bestimmt das Intervall . Ist die iJust-Funktion deaktiviert, beträgt das Intervall 3 Monate . - Seite 37 Pflege und Wartung Bereiten Sie die alkalische Reinigungslösung vor . Geben Sie dazu mindestens r r Systemreinigung 1 Liter Wasser (RO-Wasser empfohlen) in ein 1,5 – 2 Liter Gefäß und fügen Sie die Alkalische Reinigungs- Reinigungslösung „Alkaline Cleaner Solution 1“ hinzu . lösung nach Bedienungs- anleitung vorbereiten Folgende Abbildung veranschaulicht die Schlauchführung für den Reinigungsprozess .
- Seite 38 Pflege und Wartung Nur arium advance EDI: Schließen Sie den Reinigungsschlauch vor dem Enthärter an . Systemreinigung Entfernen Sie dazu den Schlauch vom unteren Anschluss (grau) der Enthärterkar- Reinigungsschlauch vor dem tusche (1) . Enthärter anschließen Verbinden Sie das offene Schlauchende über den ¼" zu ¼" Adapter (2) mit dem Reinigungsschlauch (3) (im Zubehör enthalten) .
- Seite 39 Pflege und Wartung Starten Sie die Systemreinigung . Systemreinigung Reinigung starten Start y Das arium advance System wird 30 Minuten mit der alkalischen Reinigungs- ® Systemreinigung lösung gespült . Reinigung 30 min Abbruch Über die Funktionstaste (L) „ “ können Sie die Reinigung unterbrechen . Abbruch Entsorgungshinweis „Alkaline Cleaner Solution 1“...
- Seite 40 Pflege und Wartung Über die Funktionstaste (L) „ “ können Sie die Spülung unterbrechen . Abbruch Bereiten Sie die saure Reinigungslösung vor . Spülen Sie dazu das 1,5 – 2 Liter Systemreinigung Gefäß von der alkalischen Lösung . Füllen Sie das Gefäß anschließend mit 1 Liter Saure Reinigungslösung Wasser (RO-Wasser empfohlen) und geben die Reinigungslösung „Acid Cleander nach Bedienungsanleitung...
- Seite 41 Pflege und Wartung Fixieren Sie den Schlauch „Tank Outlet“, sowie den Spül- und Reinigungsschlauch Systemreinigung im Ablauf . Schlauch "Tank Outlet", Spül- und R einigungsschlauch zum A blauf führen Starten Sie den Spülvorgang . Systemreinigung Spülvorgang starten Start y Die Reinigungslösung wird ausgespült . Die Spülung dauert 30 Minuten . Systemreinigung Spülung 30 min...
-
Seite 42: Bagwechsel Starten
Schalten Sie den arium bagtank am Netzschalter ein . Der bagwechsel ist ® abgeschlossen . Sartorius empfiehlt bei TOC kritischen Anwendungen im Anschluss an den bagwechsel eine Spülung des bags durchzuführen (siehe Kapitel „7 .6 Tankspülung“, Seite 51) . Betriebsanleitung arium ®... -
Seite 43: Vorfilter Wechseln (Vorbehandlungskartusche)
Eingangswassers ab . Sie sollten den Vorfilter auswechseln, wenn die Wasserqualität unter den von Ihnen festgelegten Grenzwert sinkt . Sartorius empfiehlt, den Vorfilter spätestens alle 3 Monate zu wechseln . Unter Pflege r Vorfilter wechseln starten Sie den Wechsel des Vorfilters . - Seite 44 Pflege und Wartung Zum Wechseln des Vorfilters gehen Sie folgendermaßen vor: Gerätetür öffnen und Vorfilter herausholen . Die Sicherungsriegel (1) am Adapter zurückziehen . Den Adapter (2) nach oben aus der Vorfilter ziehen . Es kann zu leichtem Wasseraustritt am Adapter kommen . Vorfilter entfernen .
- Seite 45 Pflege und Wartung Starten Sie den Spülvorgang . Pflege Vorfilter Spülvorgang starten Start y Der neue Vorfilter oder der Enthärter wird für 30 Minuten gespült . Pflege Vorfilter Spülung 30 min Abbruch Schließen Sie den Schlauch „Tank Outlet“ an den arium bagtank an .
-
Seite 46: Ro-Module Wechseln
Pflege und Wartung 7.4 RO-Module wechseln Das arium advance System wird mit Trinkwasser gespeist . Während der Wasserauf- ® bereitung wird das Trinkwasser mit RO-Modulen gereinigt . Im Trinkwasser enthaltene Salze, Mikroorganismen und Partikel können die RO-Module dabei verblocken . Um diese Verblockungen zu entfernen werden die RO-Module regelmäßig mit der Systemreinigung gereinigt . - Seite 47 Pflege und Wartung Befolgen Sie die entsprechende Anweisung im Display . Werden Vorfilter und Pflege r RO Module Enthärter ebenfalls gewechselt, führen Sie dies an dieser Stelle durch . Das RO Module, Vorfilter und Vorgehen zum Wechsel des Vorfilters und Enthärters finden Sie in den Kapiteln Enthärter nach Bedienungs- 7 .3 und 7 .5 .
- Seite 48 Pflege und Wartung Starten Sie den Spülvorgang . Pflege RO Module Spülvorgang starten Start y Die neuen RO-Module und ggf . der Vorfilter bzw . Enthärter werden 60 Minuten Pflege r RO Module gespült . Spülung 60 min Abbruch Schließen Sie den Schlauch „Tank Outlet“ am arium bagtank (Anschluss „IN“) an .
-
Seite 49: Enthärter Wechseln (Nur Bei Ausführung Edi)
Pflege und Wartung Enthärter wechseln (Nur bei Ausführung EDI) Im Menüpunkt Pflege r Enthärter wechseln können Sie den Enthärter austau- schen . Trennen Sie den Schlauch „Tank Outlet“ vom arium bagtank (Anschluss „IN“) und ® Pflege Enthärter fixieren Sie ihn im Ablauf . Schlauch "Tank Outlet"... - Seite 50 Pflege und Wartung Öffnen Sie die Gerätetür des arium advance Systems und schieben Sie die ® Vorbehandlungskartusche (1) zur Seite . Ziehen Sie den Enthärter (2) aus der Halteklammer . Entfernen Sie den alten Enthärter durch Lösen der oberen blauen (3) und unteren grauen (4) Schlauchverbindung .
-
Seite 51: Tankspülung
® 7.6 Tankspülung Ein neuer Bag kann TOC an das enthaltene Reinwasser abgeben . Benötigen Sie nach einem Bagwechsel Wasser für TOC kritische Anwendungen, empfiehlt Sartorius zuvor eine Tankspülung durchzuführen . Die Dauer einer Tankspülung hängt von folgenden Parametern ab: −... -
Seite 52: Rückspülung
Pflege und Wartung Für eine Tankspülung wechseln Sie in den Menüpunkt Pflege r Tankspülung . Starten Sie die Tankspülung . Tankspülung Tankspülung starten Abbruch Start Letzte Möglichkeit für Abbruch y Während der Tankspülung wird der Tank zuerst komplett gefüllt, anschließend Tankspülung komplett geleert, anschließend wieder gefüllt und am Ende noch einmal geleert . -
Seite 53: Elektrische Sicherungen Wechseln
Pflege und Wartung Die Rückspülung ist beendet . Drücken Sie die Taste „Home“ und wechseln zurück Pflege Rückspülung in den Betriebsmodus . Rückspülung beendet Zum Betrieb "Home" drücken 7.8 Elektrische Sicherungen wechseln Das arium advance besitzt zwei Gerätesicherungen . ® Diese befinden sich in einen Sicherungsträger auf der linken Geräteseite oberhalb des Netzschalters (siehe Kapitel „1 .3 Elektrische Anschlüsse arium advance“, Seite 9) ®... -
Seite 54: Störungen
Störungen 8 . Störungen Das arium advance signalisiert Warn- und/oder Fehlermeldungen sowohl visuell, ® als auch – wenn aktiviert – akustisch . Das akustische Signal kann bei Bedarf aktiviert oder deaktiviert werden (siehe Kapitel „6 .2 .7 Töne“, Seite 32) Das visuelle Signal von Warn- und|oder Fehlermeldungen (Änderung der Hinter- grundfarbe des Anzeigedisplays) ist grundsätzlich aktiviert und lässt sich nicht deaktivieren . - Seite 55 Es erfolgt der Rücksprung in die Displayanzeige des Betriebsmodus . y Beheben Sie die Ursache der Warnmeldung . Setzen Sei sich ggf . mit dem Sartorius Service in Verbindung . Die Wasserproduktion am Gerät ist nach Warnmeldungen weiterhin aktiv .
-
Seite 56: Fehlermeldungen
Error 0105 Bitte setzen Sie sich mit dem Service in Verbindung. www.sartorius.com Bestätigen Sie die Fehlermeldung mit OK . Es erfolgt der Rücksprung in die Displayanzeige für einen reduzierten Betriebs- modus . Weiterhin wird die Wasserproduktion gestoppt und es wird keine Rück- spülung gestartet . - Seite 57 Störungen Fehlercode Ursache Anzeige 0170 Eingangsdruck Error 0170 (bei Ausführung advance RO) Eingangsdruck zu gering y Eingangsdruck zu Es ist ein Eingangsdruck gering (≤ 0,5 bar) von > 0,5bar notwendig 0170 Eingangsdruck Error 0170 (bei Ausführung advance EDI) Eingangsdruck zu gering y Eingangsdruck zu Es ist ein Eingangsdruck gering (≤...
-
Seite 58: Entsorgung
WEEE-Reg .-Nr . DE 89907997 In Ländern, die keine Mitglieder des Europäischen Wirtschaftsraumes sind oder in denen es keine Sartorius Filialen gibt, sprechen Sie bitte die örtlichen Behörden oder Ihr Entsorgungsunternehmen an . Vor der Entsorgung bzw . Verschrottung von Komponenten sollten – soweit vorhanden –... -
Seite 59: Technische Daten
Technische Daten 10 . Technische Daten 10.1 arium advance RO ® Technische Daten H2O-RO-... Abmessungen B + H + T: 350 mm + 501 mm + 451 mm Leergewicht: ca . 15 kg Betriebsgewicht: ca . 22 kg Erforderliche Abstände seitlich links: 150 –... -
Seite 60: Arium ® Advance Edi
Technische Daten 10.2 arium advance EDI ® Technische Daten H2O-EDI-... Abmessungen B + H + T: 350 mm + 501 mm + 451 mm Leergewicht: ca . 19 kg Betriebsgewicht: ca . 26 kg Erforderliche Abstände seitlich links: 150 – 230 mm rechts: 80 mm vorn... -
Seite 61: Zubehör Und Verbrauchsmaterial
Zubehör und Verbrauchsmaterial 11 . Zubehör und Verbrauchsmaterial 11.1 arium advance RO ® Bestellnummer Teilebeschreibung 613CPF05-------V 2 Vorbehandlungskartuschen 613CPM4 1 Umkehrosmose-Modul 613CPM4-------V 2 Umkehrosmose-Module H2O-AOV-20 bagtank 20 H2O-AOV-50 bagtank 50 (inkl . Pumpe 230 V) H2O-AOV-100 bagtank 100 (inkl . Pumpe 230 V) H2O-AOV-50-US bagtank 50 (inkl . -
Seite 62: Arium ® Advance Edi
Zubehör und Verbrauchsmaterial 11.2 arium advance EDI ® Bestellnummer Teilebeschreibung 613CPF05-------V 2 Vorbehandlungskartuschen H2O-CRO-H-1 1 Umkehrosmose-Modul (optimiert fur EDI Systeme) H2O-CRO-H-2 2 Umkehrosmose-Module (optimiert für EDI Systeme) H2O-CSO 2 Enthärterkartuschen H2O-AOV-20 bagtank 20 H2O-AOV-50 bagtank 50 (inkl . Pumpe 230 V) H2O-AOV-100 bagtank 100 (inkl . -
Seite 63: Eg-Konformitätserklärung
EG-Konformitätserklärung 12 . EG-Konformitätserklärung Betriebsanleitung arium ® advance RO | EDI... - Seite 64 Sartorius Lab Instruments GmbH & Co. KG Weender Landstraße 94–108 37075 Göttingen, Germany Tel.: +49.551.308.0 Fax: +49.551.308.3289 www.sartorius.com Die in dieser Anleitung enthaltenen Angaben und Abbildungen entsprechen dem unten angegebenen Stand. Änderungen der Technik, Ausstattungen und Form der Geräte gegenüber den Angaben und Abbildungen in dieser Anleitung selbst bleiben Sartorius vorbehalten.
