FLEXSYS F212 - F315 FLEXSYS F212 - F315
DESCRIZIONE
I diffusori bi-amplificati della serie FLEXSYS sono equipaggiati con amplificatore in classe
®
D della serie DIGIPRO . Questo amplificatore, ad alta efficienza, permette di ottenere
elevate potenze di uscita con pesi e ingombri ridotti. Grazie alla bassa potenza dissipata il
raffreddamento del modulo amplificatore avviene in modo statico, evitando l'uso di
ventola.
Il circuito di alimentazione dell'amplificatore DIGIPRO è stato progettato per funzionare in
modalità full-range; grazie alla tecnologia SMPS (Switched-Mode Power Supplies) con
PFC (Power Factor Correction) viene garantito il funzionamento a tensioni di alimentazioni
da 100Vac a 240Vac, garantendo stesse prestazioni acustiche anche con linee di
alimentazione fluttuanti e non stabilizzate.

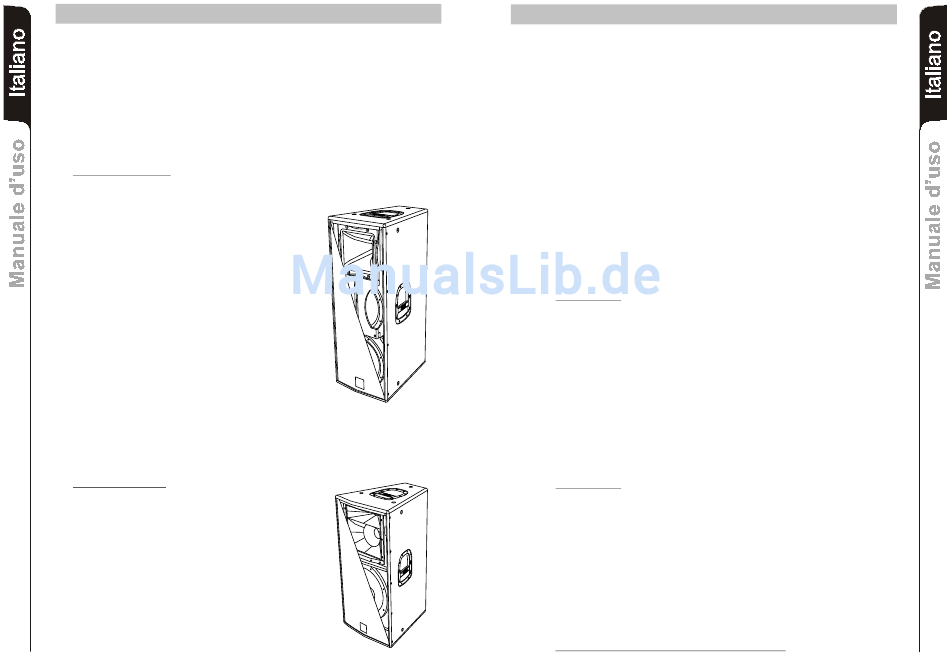

FLEXSYS F212 (2 vie)
Il diffusore attivo F212 è equipaggiato con un
®
amplificatore DIGIPRO in grado di erogare 500W
(RMS) per la sezione bassi e 250W (RMS) per la
sezione alti.
L' F212 è un diffusore a due vie con due woofer 12"
(voice coil 2,5") e un compression driver al Neodimio
da 1" (voice coil 1,75") Il phase plug montato davanti al
cono superiore evita le sovrapposizioni di fase verticali
che normalmente si verificano in questo tipo di
configurazione e garantisce una corretta copertura
orizzontale delle medie frequenze.
Il diffusore è costruito in legno di betulla da 15mm, le 4
maniglie e i 12 punti M10 posti sui fianchi e sul retro del
diffusore ne facilitano l'installazione e il trasporto.
La forma del diffusore trapezoidale (con angolazione
20°) e la tromba con copertura orizzontale di 60 gradi o
ruotata a 40 gradi permette l'accoppiamento laterale
di più diffusori (cluster).
Nella parte inferiore è presente un piede a scomparsa
regolabile per l'inclinazione del diffusore fino a un max
di 5° in appoggio. Questo permette di direzionare
l'angolo di irradiazione sonora senza l'utilizzo di
ulteriori supporti.
Nella parte inferiore del box è presente un supporto
piantana standard (D36mm).
FLEXSYS F315 (3vie)
Il diffusore attivo F315 è equipaggiato con un
®
amplificatore DIGIPRO in grado di erogare 500W
(RMS) per la sezione bassi, con un woofer 15" (voice
coil 3"), 500W (RMS) per la sezione medio-alti che
attraverso un filtro passivo pilota un midrange 6"(voice
coil 2") e compression driver da 1" (voice coil 1,5") .
Il diffusore è costruito in legno di betulla da 15mm, le 4
maniglie e i 12 punti M10 posti sui fianchi e sul retro del
diffusore ne facilitano l'installazione e il trasporto.
Il woofer da 15" e la tromba con copertura orizzontale
di 90 gradi rende questo diffusore ideale per l'utilizzo
full-range .
7 Nella parte inferiore del box è presente un supporto
piantana standard (D36mm).
®
FLEXSYS F212 - F315 FLEXSYS F212 - F315

COMANDI E FUNZIONI

1) CONNETTORE DI INGRESSO " BALANCED INPUT"
Connettore XLR di ingresso bilanciato a livello linea .
2) CONNETTORE DI USCITA "BALANCED LINK/OUT"
Il connettore "XLR" connesso in parallelo con l'ingresso (1) può essere utilizzato per
inviare il segnale audio ad un altro diffusore amplificato.
3) INDICATORE LUMINOSO "LIMITER"
Questo indicatore s'illumina di colore rosso per indicare l'intervento del circuito
limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli
altoparlanti contro sovraccarichi.
4) INDICATORE LUMINOSO "SIGNAL"
Questo indicatore s'illumina di colore verde per indicare la presenza del segnale
audio (ad un livello di -20dB).
5) INDICATORE LUMINOSO "MUTE"
Questo indicatore di colore giallo indica lo stato dell'amplificatore.
Nel normale funzionamento il led è spento.
6) INDICATORE LUMINOSO "READY"
Questo indicatore s'illumina di colore verde per indicare che la tensione di
alimentazione di rete è corretta.
Nel normale funzionamento il led è acceso.
7) CONTROLLO SENSIBILITA' INGRESSO "INPUT SENS"
Questo controllo regola la sensibilità del segnale in ingresso all'amplificatore.
Tale controllo non influisce sul livello dell'uscita "BALANCED LINK/OUT"
FLEXSYS F212
8) SELETTORE "MODE"
Questo interruttore a due posizioni permette la selezione tra due diverse
equalizzazioni.
La posizione "SINGLE SPEAKER" permette di avere una risposta lineare del
diffusore singolo.
La posizione "CLUSTERED SPEAKER" riduce la quantità di frequenze medio basse
che vengono generate dall'accoppiamento di più diffusori affiancati.
9) PRESA DI ALIMENTAZIONE "MAINS INPUT"
Consente la connessione del cavo di alimentazione.
Il connettore utilizzato per il collegamento alla rete è un POWER CON® (blu)
10) PRESA DI ALIMENTAZIONE RILANCIO "MAINS OUTPUT LINK"
Consente di rilanciare l'alimentazione di rete. L'uscita è connessa in parallelo con
l'ingresso (9) e può essere utilizzata per alimentare un altro diffusore amplificato.
Il connettore utilizzato è un POWER CON® (grigio).
11) PORTA FUSIBILE "MAINS FUSE"
Alloggio per fusibile di rete.
FLEXSYS F315
8) SELETTORE "MODE"
Questo interruttore a due posizioni permette la selezione tra due diverse
equalizzazioni.
La posizione "FLAT" permette di avere una risposta lineare del diffusore, adatta
soprattutto per l'utilizzo "live" in locali chiusi.
La posizione "PROCESSED" aumenta le frequenze basse ed è adatto per musica
riprodotta o per l'utilizzo all'aperto.
9) PRESA DI ALIMENTAZIONE "MAINS INPUT"
Consente la connessione del cavo di alimentazione.
10) PORTA FUSIBILE "MAINS FUSE"
Alloggio per fusibile di rete.
11) INTERRUTTORE GENERALE "POWER"
L'interruttore permette l'accensione e lo spegnimento del diffusore.
RIFERIMENTO DISEGNI A PAGINE 51 e 52
