Ibrugtagning
Overhold netspændingen: Strømkildens spænding
skal stemme overens med angivelserne på pladesak-
sens typeskilt. 230-V-apparater kan også tilsluttes et
220-V-strømnet.
Start-stop-kontakt
Start: Kontakten 12 skydes fremad.
Stop: Kontakten 12 skydes bagud.
Udskiftning/indstilling af skær
Før ethvert arbejde på maskinen skal stikket ta-
ges ud af stikkontakten.
Bær beskyttelsesbriller!
13
10
14
5
15
7
9
11 16

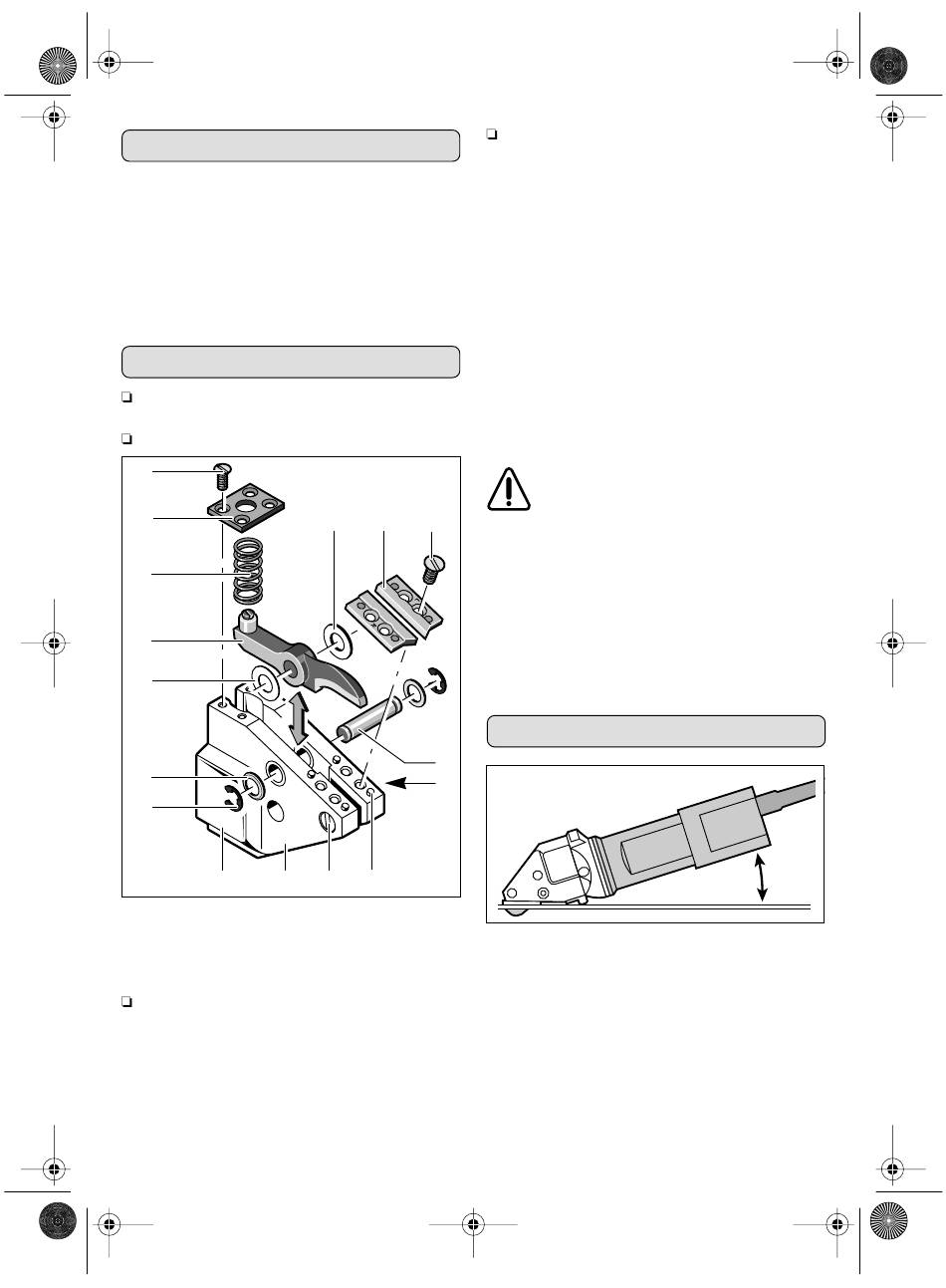

Udskiftning af kniv
Pladesaksen spændes fast i en skruestok mellem alu-
miniums-beskyttelseskæberne med spændeflanger-
ne 11.
Før skæret udskiftes, tilføres en dråbe olie på
højre og venstre side mellem hus 16 og skær 5.
Skruerne 13 drejes ud, og fjederpladen 10 fjernes.
Fjederen 14 tages ud.
Låsering 9 og skive 7 fjernes. Skærbolt 8 trykkes til-
bage.
Skær 5 løftes op og tages ud fortil.
26
Nyt skær isættes med gamle afstandsskiver 15.
Skærbolt 8 isættes. Skive 7 og låsering 9 monteres.
Fjeder 14 isættes. Fjederpladen 10 og støtterullen
monteres igen.
Udskiftning af kæber
Skruerne 18 løsnes og kæberne 6 fjernes. Passtifte-
ne 17 trykkes ud. Nye kæber med passtifter monte-
res. Skruer 18 faststrammes.
Indstilling af skærslør
Hvis sløret er for stort mellem skær og kæber, løsnes
cylinderskruen 4. Sløret justeres med gevindstif-
ten 3. Cylinderskruen 4 strammes fast igen.
15 18
6
Henvisning: Hvis der dannes en stærk grat under
skæreprocessen, gentages indstillingen.
Slibning af skær/kæber
Skær og kæber skal slibes og indstilles på samme
tid.
Dette arbejde bør gennemføres af en autoriseret
Würth-kundeservice, som hele pladesaksen indsen-
des til.
8
3
4
17
Skærematerialet skal altid være olie- og fedtfrit.
Pladesaksen placeres altid plant på arbejdsmateria-
let.
Udskæringer: Der forbores med bor
Cirkelbue:
Der må ikke byttes om på afstandsskiverne 15:
Kæber og skær kan ødelægges som følge af for-
kert afstand.
Skæret må ikke strejfe imod kæberne, da
der derved opstår fare for brud.
Arbejdshenvisninger
Ø 12 – 14 mm.
Cirkelbuer skal altid skæres imod
urets retning fra venstre mod højre.
