Los accesorios descritos e ilustrados en las instrucciones de
servicio no siempre enstán comprendidos en el volumen de
entrega

Puesta en funcionamento

Observar la tensión de red: la tensión de la fuente
de energía debe coincidir con las indicaciones en la
placa de características del aparato. Los aparatos a
230 V pueden conectarse también a la red de
220 V.
Conexión y desconexión
empujar hacia adelante el interrup-
Conexión:
tor 12.
Desconexión: presionar hacia atrás el interrup-
tor 12.
Cambio/ajuste de cuchilla
Antes de efectuar cualquier trabajo en la máqui-
na, retire el enchufe del tomacorriente.
¡Llevar gafas de protección!
13
10
14
5
15
7
9
11 16

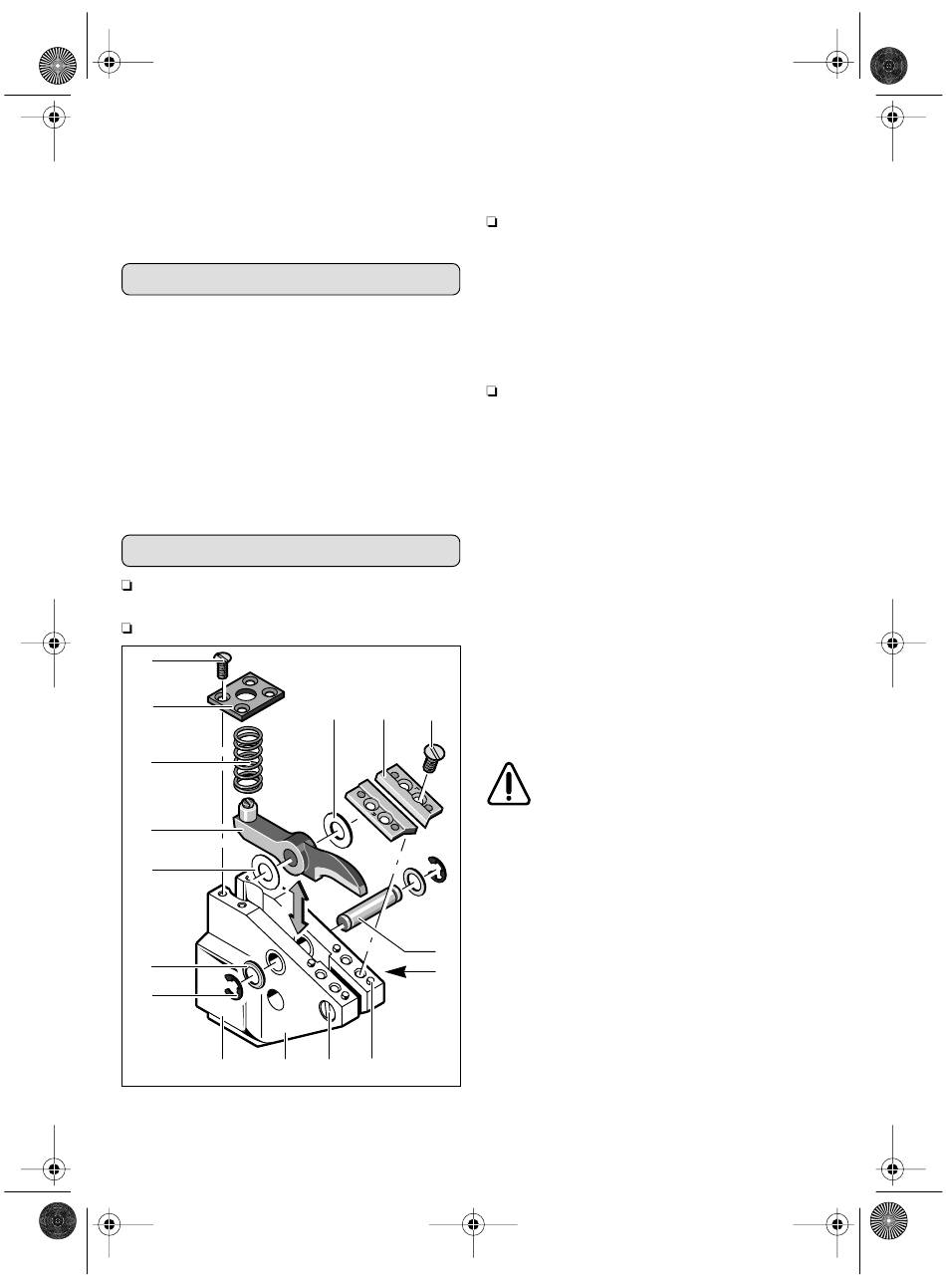

Cambio de cuchilla
Fijar el aparato en un tornillo de banco sujetándolo
por las superficies de apriete 12 entre mordazas
protectoras de aluminio.
Desenroscar los tornillos 13 y extraer la placa mue-
lle 10. Sacar el resorte 14.
Extraer el anillo Seeger 9 y la arandela 7. Empujar
hacia atrás el bulón de cuchilla 8.
Levantar la cuchilla 5 y extraerla por delante.
Insertar la cuchilla nueva con las arandelas distan-
ciadoras antiguas 15. Introducir el bulón de cuchi-
lla 8. Montar la arandela 7 y el anillo Seeger 9.
Colocar el resorte 14. Montar nuevamente la placa
muelle 10 y el rodillo de apoyo.
Cambio de mandíbulas
Aflojar los tornillos 18 y extraer las mandíbulas 6.
Empujar hacia afuera las fijas 17. Montar la man-
díbulas nuevas con las fijas. Apretar los tornillos 18.
Ajuste del juego de cuchilla
En caso de holgura excesiva entre cuchilla y mandí-
bulas, aflojar el tornillo de cabeza cilíndrica 4. Re-
15 18
6
gular la holgura con el tornillo prisionero 3. Volver
a apretar el tornillo de cabeza cilíndrica 18.
Observación: de formarse mucha rebaba al cortar,
repetir el proceso de ajuste.
Afilado de cuchilla/mandíbulas
La cuchilla y las mandíbulas deben reafilarse y re-
ajustarse al mismo tiempo.
Se aconseja dejar realizar este trabajo por un taller
8
de servicio autorizado Würth. Enviar para ello el
3
aparato completo.
4
17
Antes de la sustitución de la cuchilla aplicar a la
izquierda y derecha unas gotas aceite entre car-
casa 16 y cuchilla 5.
No confundir las arandelas distanciadoras 15:
las mandíbulas y la cuchilla podrían deteriorar-
se debido a una separación incorrecta.
La cuchilla no debe rozar contra las mandí-
bulas: peligro de rotura.
