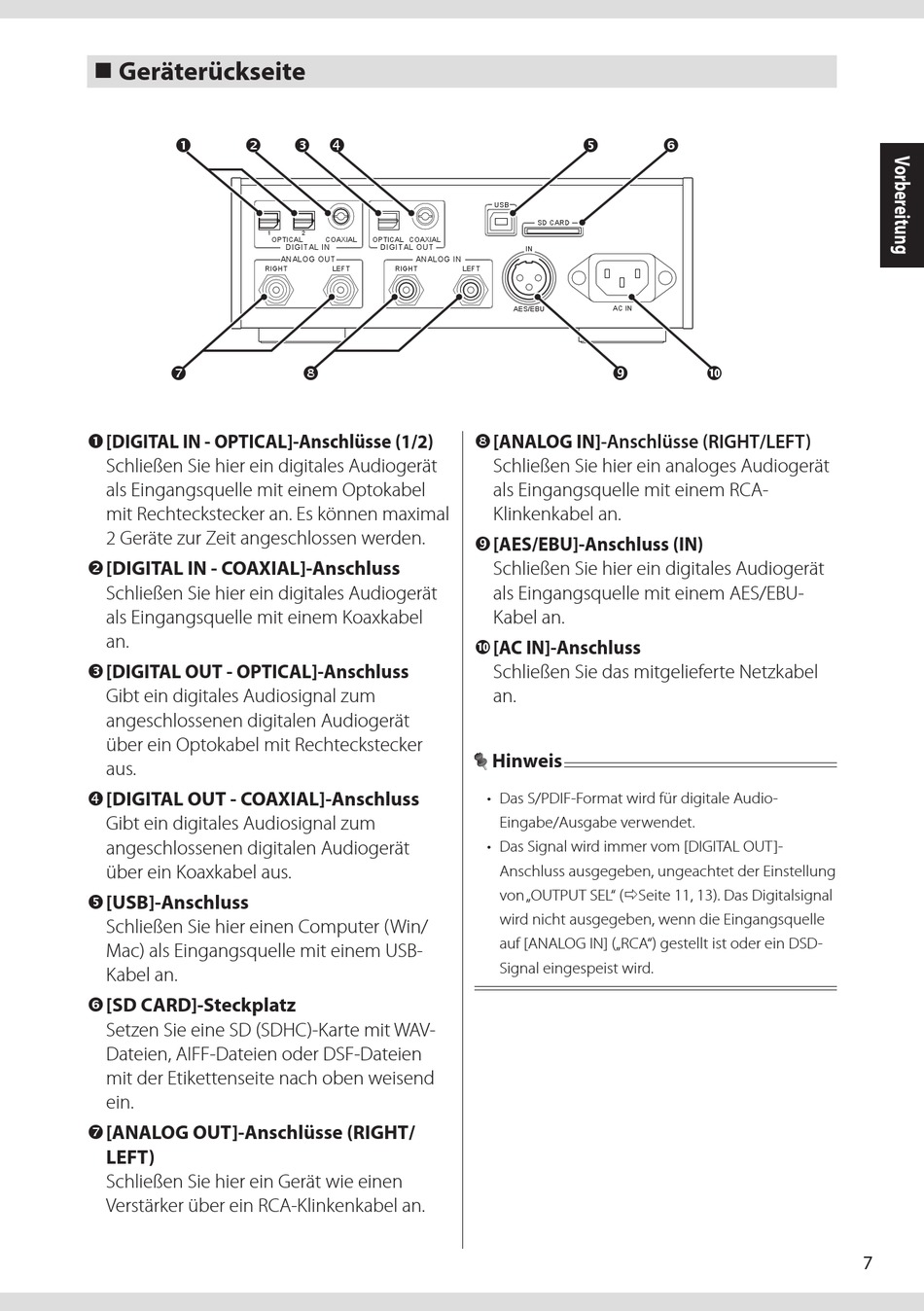

„ Geräterückseite
„
„ [ DIGITAL IN - OPTICAL]-Anschlüsse (1/2)
Schließen Sie hier ein digitales Audiogerät
als Eingangsquelle mit einem Optokabel
mit Rechteckstecker an. Es können maximal
2 Geräte zur Zeit angeschlossen werden.
„ [ DIGITAL IN - COAXIAL]-Anschluss
Schließen Sie hier ein digitales Audiogerät
als Eingangsquelle mit einem Koaxkabel
an.
„ [ DIGITAL OUT - OPTICAL]-Anschluss
Gibt ein digitales Audiosignal zum
angeschlossenen digitalen Audiogerät
über ein Optokabel mit Rechteckstecker
aus.
„ [ DIGITAL OUT - COAXIAL]-Anschluss
Gibt ein digitales Audiosignal zum
angeschlossenen digitalen Audiogerät
über ein Koaxkabel aus.
„ [ USB]-Anschluss
Schließen Sie hier einen Computer (Win/
Mac) als Eingangsquelle mit einem USB-
Kabel an.
„ [ SD CARD]-Steckplatz
Setzen Sie eine SD (SDHC)-Karte mit WAV-
Dateien, AIFF-Dateien oder DSF-Dateien
mit der Etikettenseite nach oben weisend
ein.
„ [ ANALOG OUT]-Anschlüsse (RIGHT/
LEFT)
Schließen Sie hier ein Gerät wie einen
Verstärker über ein RCA-Klinkenkabel an.
1
2
OPTICAL
COAXIAL
OPTICAL
COAXIAL
DIGITAL IN
DIGITAL OUT
ANALOG OUT
ANALOG IN
RIGHT
LEFT
RIGHT
USB
SD CARD
IN
LEFT
AC IN
AES/EBU
„ [ANALOG IN]-Anschlüsse (RIGHT/LEFT)
Schließen Sie hier ein analoges Audiogerät
als Eingangsquelle mit einem RCA-
Klinkenkabel an.
„ [ AES/EBU]-Anschluss (IN)
Schließen Sie hier ein digitales Audiogerät
als Eingangsquelle mit einem AES/EBU-
Kabel an.
„ [ AC IN]-Anschluss
Schließen Sie das mitgelieferte Netzkabel
an.
Hinweis
• Das S/PDIF-Format wird für digitale Audio-
Eingabe/Ausgabe verwendet.
• Das Signal wird immer vom [DIGITAL OUT]-
Anschluss ausgegeben, ungeachtet der Einstellung
von „OUTPUT SEL" (Seite 11, 13). Das Digitalsignal
wird nicht ausgegeben, wenn die Eingangsquelle
auf [ANALOG IN] („RCA") gestellt ist oder ein DSD-
Signal eingespeist wird.
