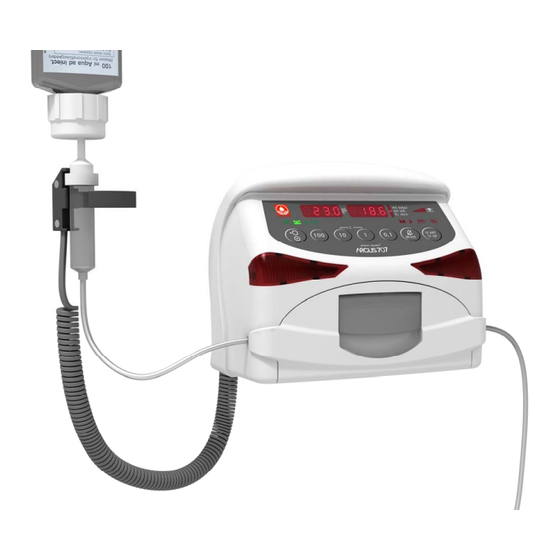

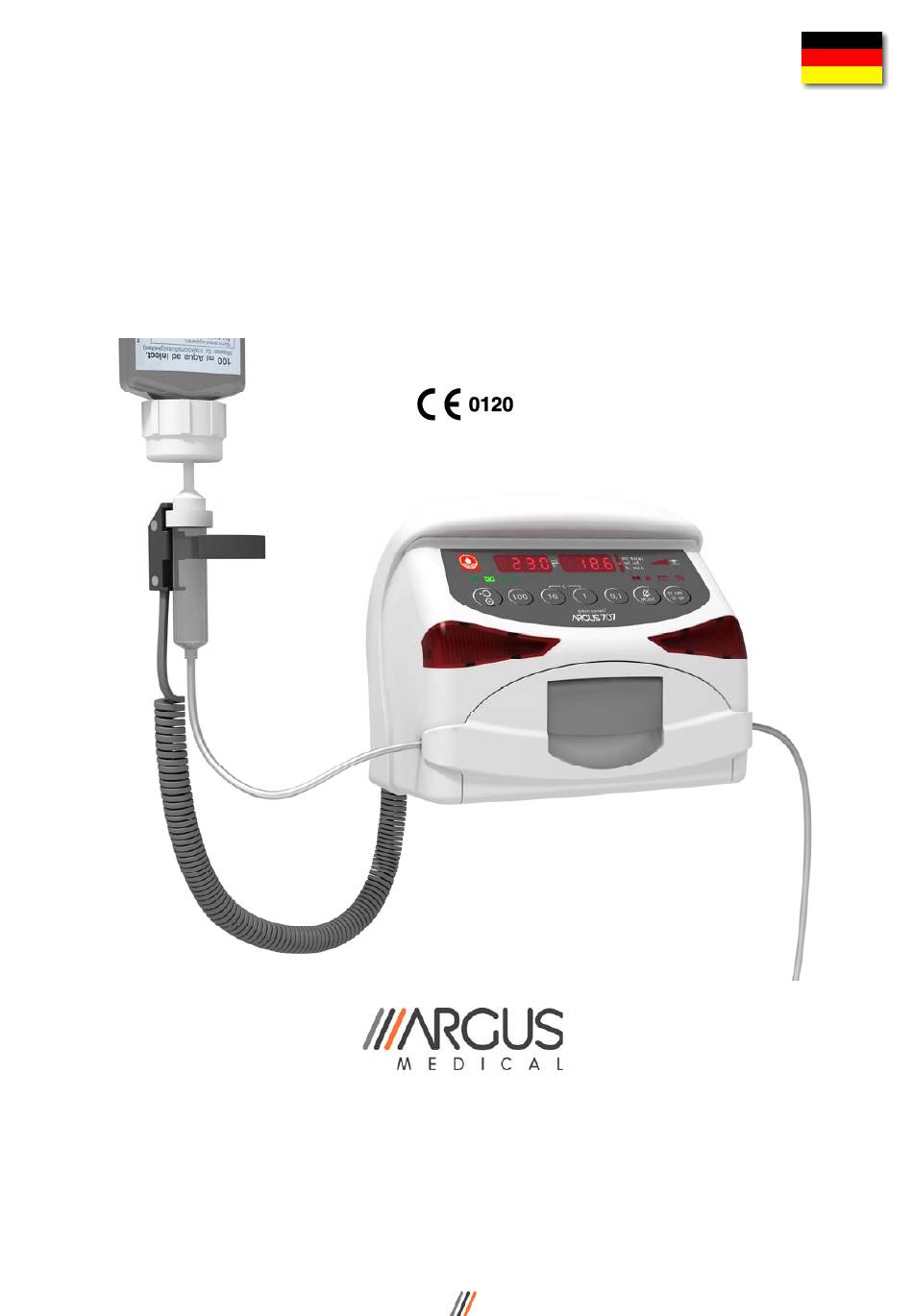

- Seite 1 Gebrauchsanweisung Volumetrische Infusionspumpe ARGUS 707 In der Schweiz hergestellt ARGUS Medical AG CH-3627 Heimberg / Switzerland (ein Unternehmen der CODAN Gruppe) 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
-
Seite 2: Inhaltsverzeichnis
IMER SICHERHEITSTECHNISCHE INFORMATIONEN .............. 30 ..........................30 ISIKEN UND EFAHREN ......................31 ICHERHEITSTECHNISCHE ONTROLLE REINIGUNG / DESINFEKTION................... 31 ..........................31 LLGEMEINE INWEISE GARANTIE.......................... 32 ............................32 ARANTIEDAUER ........................32 ARANTIEEINSCHRÄNKUNGEN ZUBEHÖR........................... 33 SPEZIFIKATIONEN ......................34 10 EMPFOHLENE INFUSIONSBESTECKE................38 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... - Seite 3 Einführung Parkiermöglichkeit Tropfendetektor Anzeigefeld Tropfen- detektor Tropfenkammer Türgriff Sammelalarm Drucksensor Luftblasen- “upstream” detektor Automatische Drucksensor “Free-flow”-Sperre “downstream” 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
- Seite 4 Einführung Personalruf und Universalbride RS 232-Anschluss Tropfendetektor- Anschluss Typenschild Netzanschluss mit Serienummer ® DC-Speisung QUICK und Dockingstation-Interface 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
-
Seite 5: Einführung
Die Infusionspumpe ARGUS 707 kann für Standard-Infusionen mit höchster Genauigkeit sowie für spezielle Krebstherapien, Bluttransfusionen und enterale Ernährung eingesetzt werden. Achtung! Es sind nur die im Anhang aufgeführten und von ARGUS Medical AG frei- gegebenen druckgeprüften und kalibrierten Standard-Infusionsbestecke mit LUER-Lock-Anschluss zur unbedenklichen Verwendung mit der ARGUS 707 zugelassen. -
Seite 6: Bildzeichenerklärung
Einführung Zur Reparatur ist das Gerät mit der ausgefüllten "Repair Order Form" (siehe Service Manual) an den offiziellen ARGUS- Händler in Ihrem Land zu senden. Weitere Informa- tionen erteilt die Kundendienstabteilung der, ARGUS Medical AG CH-3627 Heimberg / Schweiz www.argusmedical.com / E-mail: info@argusmedical.com 1.6 Bildzeichenerklärung... -
Seite 7: Bedienungselemente
- Das betreffende Alarmsymbol leuchtet auf und der Sammel- alarm blinkt Achtung! Die ARGUS- Pumpe kann nicht gestartet werden, wenn - das Infusionsbesteck nicht korrekt in die Pumpe eingelegt ist - der Infusionsleitungsdruck zu hoch oder die Infusionslösung zu kalt ist - Luftblasen im Luftdetektor detektiert werden - die Infusionsförderrate auf "0.0"... - Seite 8 Infusionsbehälter leer? Flüssigkeitsstand in Tropfenkammer zu hoch? Rollenklemme geschlossen? Ungeeignetes Infusionsbesteck? Free-flow? ➔ Vorstehende Punkte überprüfen und Ursache beheben Batteriealarm Voralarm (Batteriesymbol Dauerlicht, intermittierender akustischer Alarm) Batterie nahezu entladen, Pumpe stoppt in ca. 15 Minuten 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
- Seite 9 Mit gedrückter “MODE” Taste kann Alarm für 2 min unterbrochen werden. Nach abgelaufener Stummschaltungszeit ertönt automatisch Alarm. CLEARING Bereinigung des Alarms Nach behobenem Fehler kann “Start/Stop” Taste gedrückt werden, um den Alarm zu bereinigen und die Infusion wieder zu starten. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
-
Seite 10: Spezial-Tastenfunktionen
Wenn der gestoppte Zustand länger als 2 Minuten dauert, wird der akustische Erinnerungsalarm ausgelöst. Anzeige Nullen Die angewählte Anzeige wird durch gleichzeitiges Betätigen dieser Tasten auf "0" gesetzt. Autorepeat Hält man eine dieser Tasten während mehr als 1 Sekunde gedrückt, so beginnt das automatische Aufzählen. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... - Seite 11 Bedienungselemente Softwareversion und Anzeigentest Taste "MODE" gedrückt halten und Taste "ON/OFF" kurz betätigen. Während 3 Sekunden erscheint im linken Anzeigefeld "707" und im rechten "rx.xx" (Version der Pumpensoftware). Anschliessend erfolgt der Anzeigentest in der folgenden Reihenfolge: Anzeige von "2", "4", "7", "F.", "ml total", "ml inf", "h.min", Druckanzeige, Betriebssymbole, Alarmsymbole und "ALARM"...
-
Seite 12: Inbetriebnahme
Einsatz empfehlen wir den Austausch des Infusionsbesteckes alle 24 Stunden oder nach infundierten 2.5 Litern. Achtung! Es sind nur die im Anhang aufgeführten und von ARGUS Medical AG freige- gebenen druckgeprüften Standard-Infusionsbestecke mit LUER-Lock An- schluss zur unbedenklichen Verwendung mit der ARGUS 707 zugelassen. - Seite 13 Wenn eine numerische Eingabetaste während mehr als 1 Sekunde betätigt wird, inkrementiert die entsprechende Ziffer automatisch. Beim Inkrementieren mit der "100"er Taste ist speziell auf die richtige Position des De- zimalpunktes zu achten, da über diese Taste ebenfalls die 1000er Werte eingegeben werden. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
-
Seite 14: Förderbetrieb Ohne
1. Gerät einschalten! 2. Eingabe der ge- wünschten Förder- 3. Drücken dieser Taste rate (z.B. 200 ml/h)! bewirkt das Aufleuchten des Indikators “ml total”! 4. Eingabe des ge- wünschten Volumens (z.B. 300.0 ml) 5. Infusion starten! 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 15: Volumen -Zeiteingabe Mit Automatischer
Überprüfen Sie vor dem Start der Infusion, ob die angezeigte Förderrate 5. Eingabe der Ihrer Anwendung ent- gewünschten spricht! Infusionsdauer! Erneutes Betätigen die- ser Taste startet die In- fusion! 10 h 10 min 1 min 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 16: Förderratenänderung Ohne Unterbrechen Der Infusion
Die Pumpe fördert weiterhin mit 4. Stummschaltung der ursprünglichen Förderrate! des akustischen Durch Drücken dieser Taste bes- Alarms mit dieser tätigen Sie diese Förderrate und Taste möglich! löschen den Alarm. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 17: Spezialfunktionen
Mit patientenseitig fest programmiertem Druckalarm Erreicht der Druck in der Infusionsleitung die fest programmierte Druckalarmlimite, so wird der Okklusionsalarm ausgelöst. Die ARGUS 707 baut das Bolusvolumen nach einem Okklusionsalarm automatisch ab; es ist möglich, dass Patientenblut in das Infusionsbesteck zurückgezogen werden kann. Bevor die Infusion neu gestartet wird, muss zuerst der Fehler für den Überdruck behoben werden. -
Seite 18: Programmierbare Optionen
4.2 Programmierbare Optionen Für die Aktivierung der nachstehend aufgeführten Optionen steht Ihnen die offizielle Ver- tretung der ARGUS Medical AG in Ihrem Land oder unser Kundendienst zur Verfügung. a) Anzeige der Infusionsdauer: Die verstrichene Infusionsdauer (im VTBI- Betrieb: Restzeit) kann angezeigt werden. -
Seite 19: Infusionsbesteck Wählen
1. Mehrfaches Betätigen dieser Taste, bis in den Anzeigefel- dern “Set“ "- x -" erscheint! 2. Mehrfaches Betätigen dieser Taste, bis in dem rechten Anzeigefeld die 3. Quittierung mit- gewünschte Nummer tels dieser Taste! (Besteck-Typ) erscheint! 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 20: Infusionsbesteck Füllen
1. Mehrfaches Betätigen dieser Taste, bis in der linken Anzeige “boLu” und in der rechten “MAn” erscheint! 2. Taste betätigen! In der lin- ken Anzeige erscheint die eingestellte Bolusförderrate und in der rechten “boLr”! 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... - Seite 21 4. Taste betätigen! In der lin- 5. Mit diesen Tasten kann das ken Anzeige erscheint “tot” Bolusvolumen (z.B. 10.0) und in der rechten das ein- verändert werden! gestellte Bolusvolumen! Nach 5 Sekunden wechseln die Anzeigen automatisch in die Grundstellung. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
-
Seite 22: Bolusanwendung Manuell
Taste, bis in der linken Bolus wird ausgelöst! Anzeige “boLu” und in der Zum vorzeitigen Abbrechen des rechten “Auto” erscheint! automatischen Bolus Taste erneut antippen! Die Pumpe kehrt dann zur normalen Förderrate zurück. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 23: Batterielaufzeit
2. Mit diesen Tasten kann im rech- ten Anzeigefeld der gewünschte Verschlussalarmdruck einge- stellt werden! Im Betrieb wechselt die Anzeige 10.1 ohne Tastenbetätigung nach 5 Sekunden in die Grundstellung. 11.6 13.0 1000 14.5 1019 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 24: Aktivierung Des Neonatologie
Anzeige in die Grundstellung. Das Maximum der Balken-Druckanzeige entspricht jetzt der vorkonfigurierten Konstante. 4.10.1 Druckanzeige im Neonatologie-Modus während Förderbetrieb Ein Richtwert des aktuellen Drucks im Schlauch erscheint abwechselnd mit der För- derrate und dem geförderten Volumen. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 25: Deaktivierung Des Neonatologie-Modus
Anzeige in die Grundstellung. Der Neonatologie-Modus ist nun deaktiviert! Durch Öffnen der Türe, Ausschalten der Pumpe oder einen Über- Achtung! druckalarm wird der Neonatologie-Modus automatisch verlassen. In diesen Fällen muss dieser Modus explizit reaktiviert werden. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 26: Patiententransport
Während dem Förderbetrieb erscheint in der linken Anzeige abwechselnd die Förderra- te und "trAn" "SPOr". Beim Ausschalten der Pumpe wird diese Funktion immer auf OFF gesetzt und muss beim nächsten Bedarf erneut manuell eingeschaltet werden. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 27: Nullen Der Anzeige
1. Mehrfaches Betätigen die- ser Taste, bis in der linken Anzeige "InF" erscheint! 2. Das total infundierte Volumen seit dem Einschalten des Gerätes wird angezeigt. Nach 5 Sekunden ohne Tastenbetätigung wechselt die Anzeige in die Grundstellung. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 28: Ml Inf Während Gestoppter Olumens Seit Dem Inschalten Des
Zeitdauer in der rechten Anzeige eingeben (> 2 Minuten)! Die eingegebene Zeit startet auto- matisch, sobald die Anzeigen in die Grundstellung zurückwechseln. 10 h 10 min 1 min Während der eingestellten Zeitdauer erfolgt kein Erinnerungsalarm. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 29: Medikamentennummer
Anzeigen in die Grund- Quittierung mittels dieser stellung zurückwechseln. Taste – Anzeige geht zur Grundeinstellung über. Die verbliebene Restzeit kann jederzeit durch die „MODE“ Taste abgerufen werden. Der Timer läuft sowohl im Stopp- wie im Betriebszustand. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 30: Sicherheitstechnische Informationen
Achtung! Die ARGUS707 ist zum ausschliesslichen Einsatz als Infusionspumpe be- stimmt. Achtung! In der ARGUS707 dürfen nur die von ARGUS Medical AG empfohlenen Stan- dard-Infusionsbestecke mit Luerlock-Anschluss (siehe Anhang) verwendet werden. Das Verwenden von nicht geprüften Infusionbestecken oder Zubehör kann den Patienten gefährden. -
Seite 31: Sicherheitstechnische Kontrolle
Reinigung. Dazu wird ein mit lauwarmem Wasser befeuchtetes Tuch benutzt. Alko- holische Reinigungsmittel sind nur verdünnt anzuwenden. Für weitere Informationen in Bezug auf die Belieferung mit passenden Reinigungs- und Desinfektionsmitteln wenden Sie sich bitte an die Fachleute ihres Hauses. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 32: Garantie
Die elektrische Installation des betreffenden Raumes den Anforderungen der IEC- Festlegungen entspricht; Das Gerät in Übereinstimmung mit der Gebrauchsanweisung verwendet wird. Achtung! Die Volumetrische Infusionspumpe ARGUS 707 darf nur mit Zubehör, Ersatz- teilen und Verbrauchsmaterial betrieben werden, deren sicherheitstechnisch unbedenkliche Verwendungsfähigkeit durch ARGUS Medical AG zugelassen wurde. -
Seite 33: Zubehör
Barcode Reader Combi clamp Consumables with holder (upgrade kit) (IV set) REF 90.009 REF 90.151 REF10.108 -10.111 REF 90.003 IV-stand QUICK 100 IV-stand Docking Station Transport Unit REF 90.001 REF 90.017 REF 90.100 REF 90.052 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ... -
Seite 34: Spezifikationen
Spezifikationen Spezifikationen ARGUS 707 Bezeichnung Volumetrische Peristaltikpumpe ARGUS 707 Bestellnummer 18.1110 (230V AC) / 18.1111 (115V AC) CE-Kennzeichnung (CE 0120), Richtlinie 93/42/EWG Anhang ll KONFORMITÄT IP-Schutzgrad gegen Tropfwasser IPX2 (tropfwassergeschützt bei geneigter Gebrauchslage bis 15°) Anwendungsteil Typ CF Geräteschutzklasse Medizinproduktklassifikation (MDD) IIb Med.Vorschrift zur elektr.Sicherheit EN 60601-1-1, EN 60601-1-4, EN 60601-2-24... - Seite 35 Batteriekapazität aufrecht zu erhalten Originalkarton Transport Recyclingfähig Entsorgung ABMESSUNG / MATERIAL 190 x 160 x 130 mm (B x H x T) ohne Kombiklammer Dimensionen 2 kg inkl. Batterie (ohne Zubehör) Gewicht ASA (hochwertiger Kunststoff) Gehäusemat. 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
- Seite 36 Start-up graph Ep(max) Ep(min) Set rate 1 .0 ml/h Overall percentage erro r -2.09% -0.2 90 100 110 120 8 10 12 14 16 18 20 22 24 26 28 30 Time(min) Observation window(min) 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
- Seite 37 Test II in the last two hours of the test period of 24 hours at 25 ml/h (end period) Trumpet graph Ep(max) Ep(min) Overall percentage erro r -3.00% 8 10 12 14 16 18 20 22 24 26 28 30 Observation window(min) All measurements are done under laboratory conditions! 14.162.J_A707 de.V1.3X ARGUS 09.09.05 / PJ...
-
Seite 38: Empfohlene Infusionsbestecke
Empfohlene Infusionsbestecke 10 Empfohlene Infusionsbestecke Achtung! Es sind nur die nachstehend aufgeführten und von ARGUS Medical AG freigegebenen druckgeprüften Standard-Infusionsbestecke mit Luer-Lock- Anschluss zur unbedenklichen Verwendung mit der ARGUS 707 zugelassen. Andernfalls kann die Betriebs- und die Patientensicherheit nicht garantiert werden.
