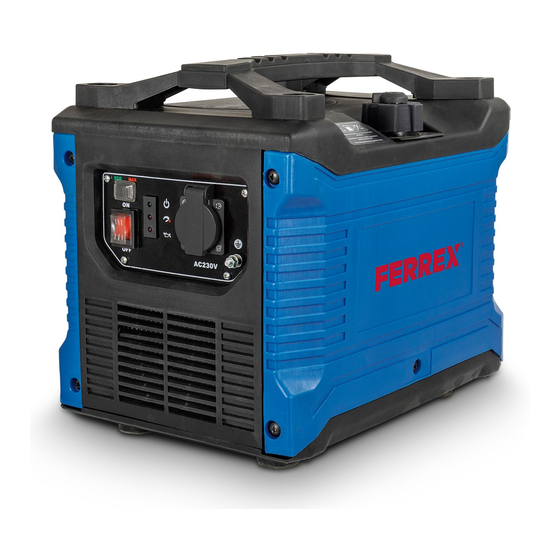

Inhaltszusammenfassung für FERREX WWS-IGS1000

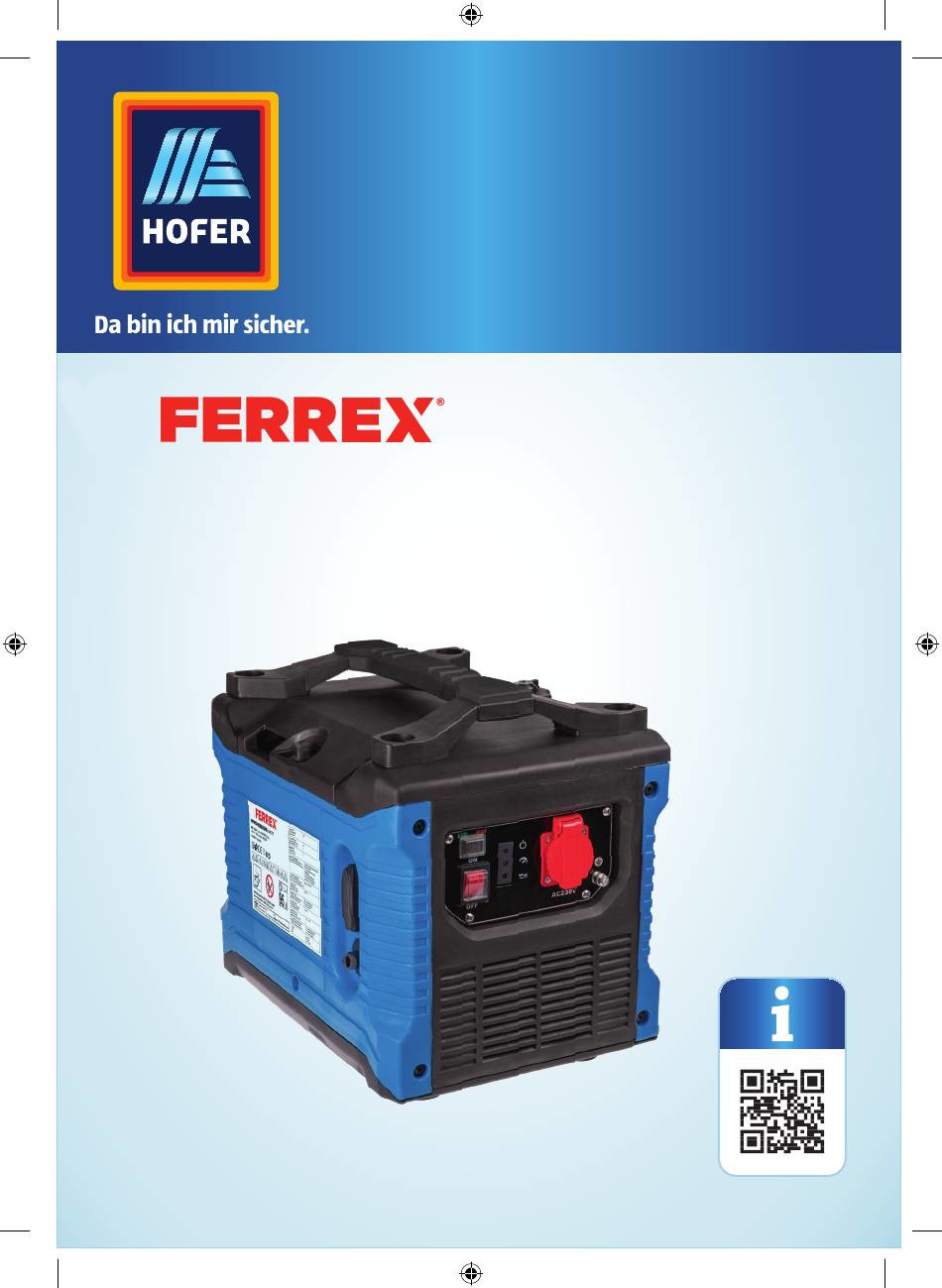

- Seite 1 Bedienungs- anleitung INVERTER-STROMERZEUGER 1000 W Originalbetriebsanleitung 98177_Anleitung_AT.indb 1 17.12.2018 16:41:42...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ..........................Zeichenerklärung ............................................. Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken ................................................. Allgemeine Sicherheitshinweise ..................................Ergänzende Sicherheitshinweise für den Stromerzeuger ..................Spezielle Sicherheitshinweise zum Betrieb des Stromerzeugers ..............Allgemeine Hinweise zur Aufstellung ................................. -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Tankdeckel-Entlüftungshebel Zündkerzenschlüssel Tankdeckel Seitengehäuse Tragregriff Schmetterlingsbolzen Schaltpanel 10. Motorabdeckung Werkzeugtasche 11. Auspuff Öleinfülltrichter 98177_Anleitung_AT.indb 4 17.12.2018 16:41:45... - Seite 5 Lieferumfang / Teilebezeichnung 12. Zündkerzenstecker 19. Ein- / Ausschalter 13. Luftfilterdeckel 20. Überlastungsanzeige 14. Startseilzug 21. Eco-Schalter 15. Benzinhahn 22. Ausgangsanzeigeleuchte 16. Steckdose 23. Öleinfüllstutzen 17. Erdungsanschluss 24. Öleinlassschraube mit Ölmessstab 18. Motorölwarnleuchte 25. Chokehebel 98177_Anleitung_AT.indb 5 17.12.2018 16:41:47...
-
Seite 6: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung bildet einen integralen Bestandteil dieses Inverter- Stromerzeugers 1000 W (in diesem Handbuch als „Stromerzeuger" bezeichnet). Sie enthält wichtige Hinweise zu Sicherheit, Gebrauch und Entsorgung des Stromerzeugers. Bitte machen Sie sich vor Inbetriebnahme des Stromerzeugers mit allen Bedienungs- und Sicherheitshinweisen vertraut. - Seite 7 Allgemeines Lesen Sie die Bedienungsanleitung. Tragen Sie einen Gehörschutz Offene Flammen, Feuer, offene Zündquellen und Rauchen sind in der Nähe des Stromerzeugers verboten. Der Schallleistungspegel beträgt 95 dB(A). Achten Sie vor dem Starten darauf, dass genug Motoröl eingefüllt ist. Dieses Symbol kennzeichnet, dass Sie den Stromerzeuger nicht in Innenräumen betreiben dürfen, wenn keine geeignete Abgasabsaugung vorhanden ist.
- Seite 8 Allgemeines 98177_Anleitung_AT.indb 8 17.12.2018 16:41:49...
-
Seite 9: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Dieser Stromerzeuger ist ausschließlich für den Privatgebrauch im Hobby- und Do-It- Youself Bereich für folgende Zwecke bestimmt: • Elektrische Versorgung von Elektrowerkzeugen und Beleuchtungsquellen. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. -
Seite 10: Restrisiken
Sicherheit Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Stromerzeugers können folgende Gefährdungen auftreten: • Durch unvorhersehbaren, übermäßigen Verschleiß, z. B. Durchrostung des Benzintanks, kann Benzin auf heiße Teile fliesen und sich entzünden. Eine Explosion des Tanks ist möglich. - Seite 11 Sicherheit 2) Elektrische Sicherheit a) Überprüfen Sie den Stromerzeuger und seine elektrischen Gerate (einschließlich Leitungen und Steckverbindungen) vor der Verwendung, um sicherzustellen, dass sie nicht defekt sind. Defekte Stromerzeugern oder elektrische Gerate müssen sofort außer Betrieb genommen und von einer sachkundigen Person repariert werden. b) Schließen Sie den Stromerzeuger nicht an andere Stromquellen wie z.B.
- Seite 12 Sicherheit j) Verwenden Sie keine Verlängerungskabel mit einem Widerstandswert von mehr als 1,5 Ω. Die Gesamtlänge der Linien für einen Querschnitt von 1,5 mm darf 60 m nicht überschreiten und darf bei einem Querschnitt von 2,5 mm 100 m nicht überschreiten. Verwenden Sie nur Verlängerungskabel, die für den Einsatz im Freien zugelassen sind.
-
Seite 13: Ergänzende Sicherheitshinweise Für Den Stromerzeuger
Sicherheit angegebenen Nennwerte und Umgebungsbedingungen arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie keinen Stromerzeuger, dessen Schalter defekt ist. Ein Stromerzeuger, der sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Lassen Sie beschädigte Teile vor dem Einsatz des Stromerzeugers reparieren. - Seite 14 Sicherheit Exposition vermeiden. Dämpfe nicht einatmen. Bei Verschlucken kein Erbrechen herbeiführen. Sofort ärztlichen Rat einholen und diesen Text vorzeigen. Von Zündquellen fernhalten. Rauchen verboten. Nicht in die Kanalisation gelangen lassen. Nicht zum Reinigen verwenden. Bewahren Sie Benzin und Öl außerhalb der Reichweite von Kindern auf. Bei Unfall oder Unwohlsein sofort Arzt hinzuziehen.
- Seite 15 Sicherheit 14) Vermeiden Sie Zündquellen und rauchen Sie niemals neben dem Stromerzeuger. 15) Schließen Sie nur elektrische Geräte an den Stromerzeuger an, wenn die Nennspannung mit der auf dem Typenschild des Stromerzeugers angegebenen Nennspannung übereinstimmt, und stellen Sie sicher, dass alle angeschlossenen elektrischen Geräte in gutem Zustand sind.
-
Seite 16: Spezielle Sicherheitshinweise Zum Betrieb Des Stromerzeugers
Sicherheit Spezielle Sicherheitshinweise zum Betrieb des Stromerzeugers 1) Stellen Sie den Stromerzeuger nie in der Nähe von leicht entzündlichen Stoffen oder in Räumen mit leicht entzündlichen Stoffen auf. 2) Nehmen Sie keine Veränderungen am Stromerzeuger vor. 3) Verändern Sie nicht die Grundeinstellungen des Stromerzeugers. 4) Verwenden Sie für die Wartung nur zugelassene Ersatzteile und Betriebsmittel. -
Seite 17: Vor Verwendung
Vor Verwendung • Stellen Sie den Stromerzeuger nur auf ebenen und festen Untergründen auf. • Stellen Sie den Stromerzeuger nur in trockener Umgebung auf. • Stellen Sie den Stromerzeuger an einem Ort auf, an dem kein Personenverkehr herrscht. • Stellen Sie den Stromerzeuger an einem Ort auf, an dem keine übermäßige Staubbelastung vorherrscht. -
Seite 18: Allgemeine Hinweise Zum Prüfen Und Auffüllen Von Motoröl Und Benzin
Vor Verwendung Allgemeine Hinweise zum Prüfen und Auffüllen von Motoröl und Benzin WARNUNG! Füllen Sie Motoröl und Benzin nur auf, wenn der Stromerzeuger ausgeschaltet ist. Füllen Sie Benzin und Motoröl nie in der Nähe von offenem Licht, Feuer oder Funkenflug auf. Lassen Sie kein Benzin oder Motoröl über heiße Teile, z. -
Seite 19: Motorölstand Prüfen
Vor Verwendung Motorölstand prüfen Das Motorölwarnsystem stoppt den Motor automatisch, bevor der Ölstand unter den Sicherheitsgrenzwert fällt. Es empfiehlt sich jedoch, den Ölstand regelmäßig visuell zu überprüfen. • Stellen Sie den Stromerzeuger auf eine ebene Fläche. • Schrauben Sie den Schmetterlingsbolzen der Hand ab und entfernen Sie die Motorabdeckung... -
Seite 20: Motoröl Auffüllen
Vor Verwendung • Wenn die Öleinlassschraube mit Ölmessstab ausreichend mit Motoröl benetzt ist, schrauben Sie die Öleinlassschraube mit Ölmessstab im Uhrzeigersinn in den Öleinfüllstutzen und ziehen Sie ihn leicht fest. Achten Sie beim Einschrauben darauf, dass Sie das Gewinde nicht verkanten. Drehen Sie ggf. die Öleinlassschraube mit Ölmessstab erst gegen den Uhrzeigersinn, bis sie korrekt auf dem Gewinde aufliegt. -
Seite 21: Motorölwarnsystem
Vor Verwendung • Schrauben Sie die Öleinlassschraube mit Ölmessstab im Uhrzeigersinn in den Öleinfüllstutzen und ziehen Sie ihn leicht fest. Achten Sie beim Einschrauben darauf, dass Sie das Gewinde nicht verkanten. Drehen Sie ggf. die Öleinlassschraube mit Ölmessstab erst gegen den Uhrzeigersinn,bis sie korrekt auf dem Gewinde aufliegt. -
Seite 22: Benzin Auffüllen
Vor Verwendung Benzin auffüllen WARNUNG! Überfüllen Sie auf keinen Fall den Benzintank! Achten Sie darauf, dass dieser immer unter dem Niveau des Tankstutzen ist. • Schalten Sie den Tankdeckel- Entlüftungshebel auf die Position "ON". • Drehen Sie den Tankdeckel gegen den Uhrzeigersinn und heben Sie ihn ab. -
Seite 23: Verwendung Des Stromerzeugers
Verwendung des Stromerzeugers Verwendung des Stromerzeugers WARNUNG! Verwenden Sie keine leicht verdampfenden Brennstoffe als Starthilfe. Halten Sie den Reversierstarter (Startseilzug) fest, um Verletzungen zu vermeiden. Starten Sie den Stromerzeuger vorsichtig und beachten Sie, dass der Reversierstarter ins "Schleudern" kommen kann. VORSICHT! Bewegen Sie den Stromerzeuger nie, wenn er in Betrieb ist oder wenn ein Elektrogerät angeschlossen ist. - Seite 24 Verwendung des Stromerzeugers • Ziehen Sie ggf. den Netzstecker des angeschlossenen Elektrogeräts. • Prüfen Sie den Motorölstand (siehe Kapitel „Motorölstand prüfen“). • Prüfen Sie den Luftfilter (siehe Kapitel „Luftfilter reinigen“). • Prüfen Sie die Lüftungsgitter und -schlitze auf Verschmutzungen (siehe Kapitel „Lüftungsgitter und -schlitze prüfen“).
-
Seite 25: Stromerzeuger Ausschalten
Verwendung des Stromerzeugers • Wenn der Stromerzeuger gestartet ist, drücken Sie den Chokehebel langsam bis zum Anschlag nach links. • Lassen Sie das Stromaggregat mindestens eine Minute ohne angeschlossenem Elektrogerät laufen. Stromerzeuger ausschalten • Schalten Sie das angeschlossene Elektrogerät aus. •... -
Seite 26: Überlastschutz
Verwendung des Stromerzeugers Überlastschutz Die Steckdosen des Stromerzeugers sind mit einem Überlastschutz ausgestattet. Bei zu hoher Last oder bei einer Fehlfunktion des angeschlossenen Elektrogeräts schaltet der Überlastschutz die Steckdose aus. • Die rote Überlastungsanzeige leuchtet, wenn der Stromerzeuger überlastet ist. Wenn der Überlastschutz die Steckdose automatisch ausschaltet: •... -
Seite 27: Eco-Betrieb
Wartung, Reinigung, Lagerung und Transport Eco-Betrieb Der Stromerzeuger ist mit einem „Eco-Modus“ ausgestattet, welche die Verringerung des Kraftstoffverbrauchs ermöglicht. HINWEIS! Nehmen Sie eine Vorwahl der Modi nie im laufenden Betrieb des Stromerzeugers vor. ECO: Im Eco-Betrieb wird die • Motordrehzahl reduziert und somit Kraftstoff eingespart. -
Seite 28: Wartung
Wartung, Reinigung, Lagerung und Transport Wartung Für lange Lebensdauer benötigen Stromerzeuger mit Benzinmotor eine regelmäßige Wartung. Verwenden Sie nur Ersatzteile / Zubehör vom Hersteller bzw. von ermächtigen Fachwerkstätten. Größere Reparaturen dürfen nur von Sachkundigen oder einer autorisierten Servicestelle durchgeführt werden. Sachkundige sind Personen mit entsprechender Fachausbildung und Erfahrung, die Anforderungen an die Konstruktion und Gestaltung des Artikels kennen und sich auf die Sicherheitsbestimmungen verstehen. -
Seite 29: Motoröl Wechseln
Wartung, Reinigung, Lagerung und Transport Motoröl wechseln HINWEIS! Wenden Sie sich an eine Fachwerkstatt, wenn Sie keine Erfahrung mit Motorölwechsel haben. Führen Sie die folgenden Schritte nur aus, wenn Sie über einen geeigneten Raum dafür verfügen, z. B. eine Werkstatt. •... -
Seite 30: Lüftungsgitter Und -Schlitze Prüfen
Wartung, Reinigung, Lagerung und Transport • Neigen Sie den Stromerzeuger und lassen Sie das alte Motoröl vollständig ablaufen. • Wischen Sie die Öleinlassschraube mit Ölmessstab und den Ablauf sorgfältig mit einem sauberen Putzlappen ab. • Schrauben Sie die Öleinlassschraube mit Ölmessstab im Uhrzeigersinn mit der Hand bis zum Anschlag ein. -
Seite 31: Reinigung
Wartung, Reinigung, Lagerung und Transport Reinigung HINWEIS! Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstande wie Messer, harte Spachtel und dergleichen. Diese können die Oberflache beschädigen. Verwenden Sie kein fließendes Wasser oder andere Flüssigkeiten zum Reinigen und schützen Sie davor, dass Wasser in das Innere des Stromerzeugers gelangt. -
Seite 32: Zündkerze Reinigen Und Wechseln
Wartung, Reinigung, Lagerung und Transport • Reinigen Sie den Filtereinsatz: - Blasen Sie den Filtereinsatz im Freien vorsichtig mit Druckluft aus, - saugen Sie den Filtereinsatz vorsichtig ab - oder spülen Sie den Filtereinsatz mit einer milden Seifenlauge und lassen Sie ihn gut trocknen. - Seite 33 Wartung, Reinigung, Lagerung und Transport • Ziehen Sie den Zündkerzenstecker mit einer leichten Drehbewegung nach oben ab. • Blasen Sie den Stromerzeuger, insbesondere den Bereich der Zündkerze, mit Druckluft staub- und schmutzfrei. • Schrauben Sie die Zündkerze gegen den Uhrzeigersinn mit dem Zündkerzenschlüssel heraus.
-
Seite 34: Außerbetriebnahme
Wartung, Reinigung, Lagerung und Transport Außerbetriebnahme HINWEIS! Wenden Sie sich an eine Fachwerkstatt, wenn Sie keine Erfahrung mit der Außerbetriebnahme von Stromerzeugern haben. Wenn Sie den Stromerzeuger für einen längeren Zeitraum nicht benutzen möchten, nehmen Sie ihn außer Betrieb. Entleeren Sie dazu das Motoröl sowie Benzintanks und konservieren Sie den Motor. -
Seite 35: Transport
Wartung, Reinigung, Lagerung und Transport Transport VORSICHT! Lassen Sie den Stromerzeuger vor dem Transport abkühlen. Tragen Sie beim Transport des Stromerzeugers Schutzhandschuhe. Tragen Sie festes Schuhwerk, z. B. Sicherheitsschuhe, wenn Sie den Stromerzeuger transportieren. Heben Sie den Stromerzeuger nur mithilfe des vorgesehenen Tragegriffs HINWEIS! Transportieren Sie den Stromerzeuger nur mit geschlossenem Benzinhahn. -
Seite 36: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Ursache Problembehebung Der Stromerzeuger Es befindet sich kein Füllen Sie Benzin auf (siehe Kapitel startet nicht. Benzin im Tank. „Benzin auffüllen“). Der Benzinhahn ist Öffnen Sie den Benzinhahn (siehe geschlossen. Kapitel „Stromerzeuger starten“). Die Benzinzufuhr ist Wenden Sie sich an einen gestört. -
Seite 37: Technische Daten
Technische Daten Technische Daten Modell Nr. WWS-IGS1000 Ausgangsspannung 230 V~/50 Hz Nennstrom 4,3 A Motorenleistung 1500 W / 1,5 kW Nennleistung im Dauerbetrieb 1000 W Max. Leistungsabgabe im 1020 W Kurzzeitbetrieb unter 5 Minuten Leerlaufdrehzahl 4400±200min Leistungsklasse Leistungsfaktor cos φ... -
Seite 38: Geräuschemissionswerte
Geräuschemissionswerte Geräuschemissionswerte WARNUNG! Gesundheitsgefahr! Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Gemessen gemäß EN 61029-1. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel: L 92,6 dB(A) Schallleistungspegel: L 95 dB(A) -
Seite 39: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgeräte entsorgen Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik- Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 40: Konformitätserklärung
Konformitätserklärung Konformitätserklärung 98177_Anleitung_AT.indb 40 17.12.2018 16:41:55... - Seite 41 98177_Anleitung_AT.indb 41 17.12.2018 16:41:55...
- Seite 42 98177_Anleitung_AT.indb 42 17.12.2018 16:41:55...
- Seite 43 98177_Anleitung_AT.indb 43 17.12.2018 16:41:55...
- Seite 44 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 98177 06246 72091-600 www.walteronline.com JAHRE MODELL: GARANTIE 05/2019 WWS-IGS1000 98177_Anleitung_AT.indb 44 17.12.2018 16:41:55...
