Siemens RVP330 Installationsanleitung

Installationsanleitung
de
Montage
Festlegen des Montageortes
•
In trockenem Raum, z.B. im Heizungsraum
•
Einbaumöglichkeiten:
−
Schaltschrank (Front, Innenwand, auf DIN-Schiene)
−
Schalttafel
−
Schräge Frontfläche eines Schaltpultes
•
Zulässige Umgebungstemperatur ist 0...50 °C
Elektrische Installation
•
Örtliche Vorschriften für Elektroinstallationen sind zu
beachten
•
Die Zugentlastung der Kabel muss gewährleistet sein
•
Die Verbindungsleitungen vom Regler zu den Stellge-
räten und Pumpen führen Netzspannung
•
Fühlerleitungen dürfen nicht parallel mit Netzleitungen
geführt werden
Zulässige Leitungslängen
•
Für alle Fühler und Thermostate:
Cu-Kabel 0,6 mm Ø max. 20 m
2
Cu-Kabel 1,0 mm max. 80 m
2
Cu-Kabel 1,5 mm max. 120 m
•
Für Raumgeräte:
2
Cu-Kabel 0,25 mm max. 25 m
2
Cu-Kabel ab 0,5 mm max. 50 m
•
Für den Datenbus:
2
0,75...2,5 mm nach Angaben in den Daten-
blättern N2030D und N2032D
Montieren und Verdrahten des Sockels
Wandmontage
1. Sockel vom Gerät trennen
2. Sockel an die Wand halten. Die Bezeichnung «TOP»
muss oben sein!
3. Befestigungslöcher anzeichnen
4. Löcher bohren
5. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
6. Sockel festschrauben
7. Anschlussklemmen verdrahten
Schienenmontage
1. Tragschiene anbringen
2. Sockel vom Gerät trennen
3. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
4. Sockel aufstecken. Die Bezeichnung «TOP» muss
oben sein!
5. Wenn nötig, Sockel fixieren (abhängig vom Schienen-
typ)
6. Anschlussklemmen verdrahten
Frontmontage
•
Erforderlicher Ausschnitt: 92 x 138 mm
•
Maximale Dicke: 3 mm
1. Sockel vom Gerät trennen
2. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
3. Sockel von hinten bis zum Anschlag in den Front-
ausschnitt stecken. Die Bezeichnung «TOP» muss o-
ben sein!

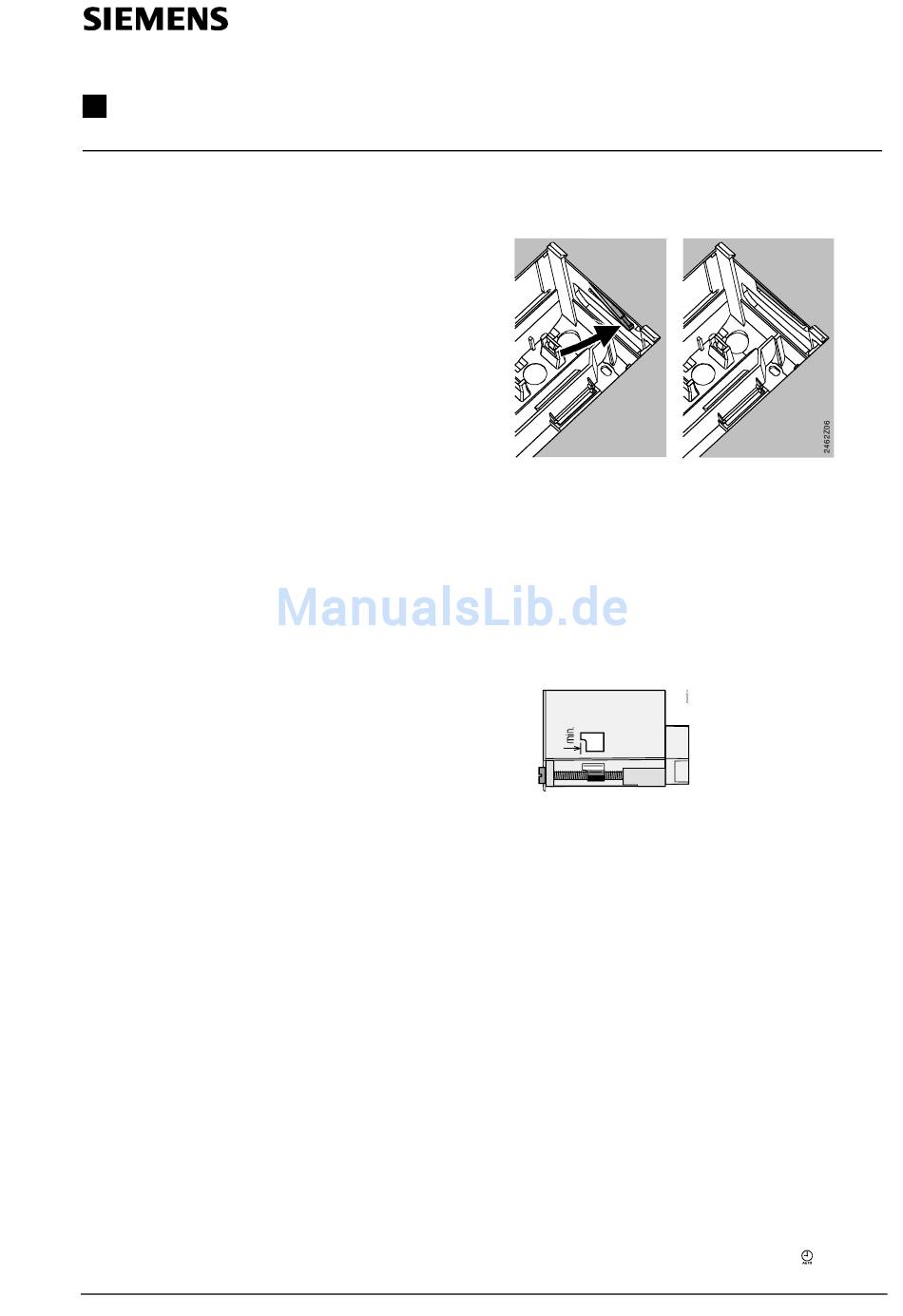

4. Seitliche Klemmbügel hinter das Frontblech drücken
(vergl. Abbildung)
Siemens Building Technologies / Landis & Staefa Division
Heizungsregler
5. Anschlussklemmen verdrahten. Kabellängen so wäh-
Falsch
Klemmbügel links und rechts richtig plazieren – sie dürfen
nicht in den Ausschnitt ragen!
Inbetriebnahme
Vorbereitende Kontrollen
1. Betriebsspannung noch NICHT einschalten
2. Verdrahtung nach dem Anlageschaltplan prüfen
3. Richtige Stellung und Lage der Schwenkhebel mit
4. Gerät bis zum Anschlag in den Sockel einstecken. Die
5. Befestigungsschrauben wechselseitig festziehen
6. Kontrolle des Stellgerätes (Ventil bzw. Hahn): prüfen,
7. Achtung bei Boden- und Deckenheizungen!
8. Betriebsspannung einschalten. Im Anzeigefeld muss
9. Adressierung an den Raumgeräten vornehmen:
10. Blinkt eine Betriebsarttaste, so übersteuert ein Raumge-
len, dass für das Öffnen der Schaltschranktüre genü-
gend Spielraum bleibt
Richtig
Hilfe der Befestigungsschrauben sicherstellen. Dar-
stellung an der Geräteseitenwand:
Bezeichnung «TOP» muss oben sein!
−
ob es richtig eingebaut ist (Durchflusssymbol be-
achten)
−
ob das Segment im richtigen Bereich dreht (Stel-
lungsanzeige beachten)
−
ob die Handverstellung nicht mehr wirksam ist.
Der Temperaturwächter muss richtig eingestellt sein.
Die Vorlauftemperatur darf während der Funktionskon-
trolle den maximal zulässigen Wert (im allgemeinen
55 °C) nicht überschreiten, sonst ist sofort entweder:
−
das Ventil bzw. der Hahn von Hand zu schließen
−
die Pumpe abzuschalten
−
der Pumpenabsperrschieber zu schließen
eine Anzeige erscheinen (z.B. Uhrzeit). Wenn nicht, so
sind folgende Ursachen wahrscheinlich:
−
Keine Netzspannung
−
Hauptsicherung defekt
−
Netz- bzw. Hauptschalter steht nicht auf EIN
−
Raumgerät Heizkreis 1 = Adresse 1
−
Raumgerät Heizkreis 2 = Adresse 2
rät den Regler. Raumgerät auf Betriebsart
74 319 0156 0
G2477
74 319 0156 0
RVP330
stellen.
15.06.2000 1/10
