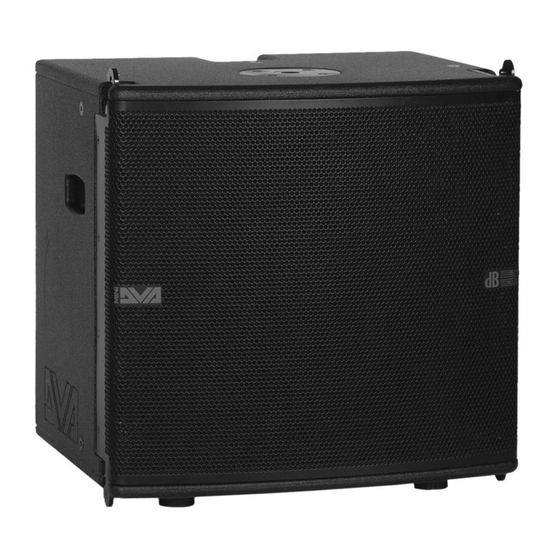

DVA MS12 Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
DVA MS12
DESIGNED & DEVELOPED IN ITALY
MANUALE D'USO - Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
The warnings in this manual must be observed together with the "USER MANUAL - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden.
Les avertissements dans ce manuel doivent être respectées en collaboration avec le "CARATTERISTIQUES TECHNIQUES - Section 2".
Inhaltsverzeichnis
Verwandte Anleitungen für DVA DVA MS12
Inhaltszusammenfassung für DVA DVA MS12

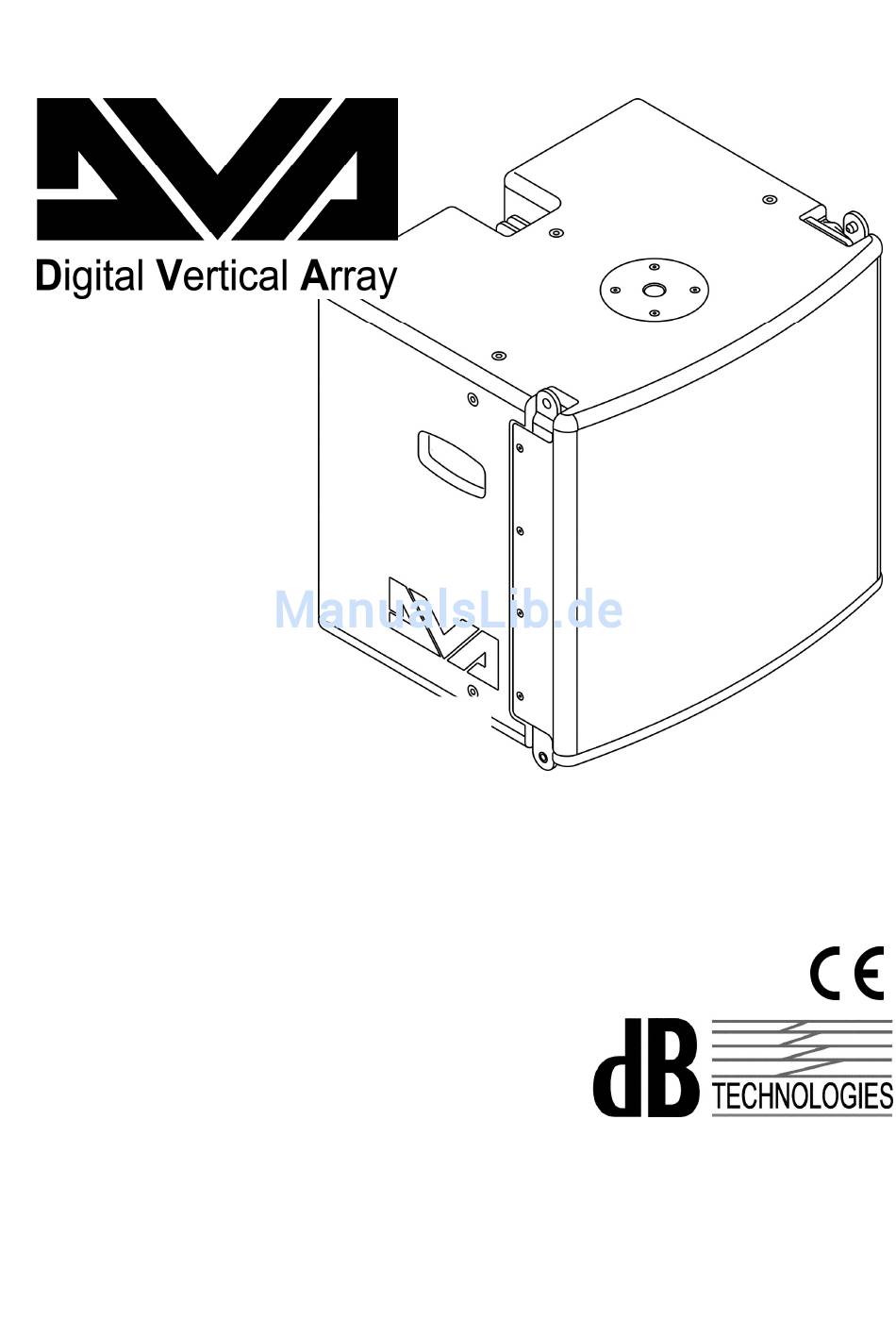

- Seite 1 DVA MS12 DESIGNED & DEVELOPED IN ITALY MANUALE D’USO - Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”.
- Seite 14 DVA MINI Digital Array System DESCRIPTION Der Lautsprecher DVA MS12 ist Teil des kombinierbaren und modularen Systems DVA MINI. Das System kann auf dem Boden (ground stack) oder in hängender Position (line-array) positioniert werden. Die Module verfügen über eine schnelle und innovative mechanische Befestigungsmethode.
- Seite 15 Diagnosetabelle Informationen zur Kontrolle des Zustands des Verstärkers entnehmen. Abschnitt “Service” STECKER “Service Data USB” Über diesen USB-Stecker kann die Firmware des DVA MS12 Verstärkermoduls über einen Computer und ein eigenes Programm aktualisiert werden. Abschnitt “Subwoofer Level” 10) EMPFINDLICHKEITSREGLER EINGANG “Input sensitivity”...
- Seite 16 DEUTSCH DVA MINI Digital Array System Abschnitt “Phase” 11) WAHLSCHALTER “Phase” Der Schalter dreht die Phase um 180°. Durch das Drehen der Phase kann man die Wiedergabe der Bässe auch bei ungünstigen akustischen Bedingungen in einfacher Weise optimieren. Nach Abschluss der Installation ein Musikstück abspielen und ausprobieren, in welcher Schaltstellung die tiefen Frequenzen am...
-
Seite 17: Merkmale Und Schutz
DEUTSCH MERKMALE UND SCHUTZ Angaben der Betriebsmodi, der Fehler und Schutzvorrichtungen Die Leuchtanzeigen (LEDs) "READY", "MUTE/PROT", "SIGNAL" und "LIMIT" werden auch benutzt, unterschiedliche Betriebsweisen unterschiedliche Fehlertypen mittels Blinkfrequenzen anzuzeigen, wie dies in nachstehender Diagnosetabelle aufgeführt ist. Bei den drei Störungsarten handelt es sich um: ACHTUNG: Es wurde ein leichter Fehler oder eine leichte Funktionsstörung mit automatischer Rücksetzung festgestellt und die Leistungen des Verteilers werden nicht eingeschränkt. - Seite 18 Telemetrie herunterzuladen ANSCHLÜSSE USB-Datenanschluss Der Lautsprecher DVA MS12 ist mit einem USB-Anschluss "Service" ausgestattet, der für die Aktualisierung der Firmware des Moduls oder für das Herunterladen der Daten über den Betrieb des Lautsprechers nützlich ist. Netzanschluss Jeder Aktivlautsprecher hat ein eigenes Netzkabel. Der Anschluss erfolgt mit einem Netzstecker Neutrik POWER CON®...
-
Seite 19: Technische Daten
DEUTSCH TECHNISCHE DATEN DVA MS12 System Aktiv -Amps Verstärker typ Digital – klass D DIGIPRO G3 technology RMS Leistung 700W Musikleistung 1400W Frequenzgang (-6dB) 45Hz-140Hz (-10dB) 40Hz-165Hz Abstrahlung omnidirektionale Schalldruck (SPL) 131dB Lautsprecher 1 woofer 12” – VC 3” Empfindlichkeit eingang... - Seite 27 Software & Controller » DVA Composer Simulation acoustique de systèmes de séries DVA DVA Composer est un logiciel de direction et simulation acoustique pour tous les modèles de lignes de source de la série DVA et les caissons de basse relatifs.
- Seite 28 DVA MINI Digital Array System DIMENSIONI - DIMENSIONS ABMESSUNGEN - DIMENSIONS SCHEMA A BLOCCHI - BLOCK DIAGRAM BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS...
- Seite 29 INSTALLAZIONE - INSTALLATION...
- Seite 30 DVA MINI Digital Array System INSTALLATIONEN - INSTALLATIONS INDICAZIONE POSIZIONE DEL PERNO NELLA STAFFA POSTERIORE INDICATION OF THE POSITION OF THE PIN IN THE REAR BRACKET ANGABE DER POSITION DES ZAPFENS IM HINTEREN BÜGEL INDICATION POSITION DE LA GOUPILLE SUR L'ETRIER POSTERIEUR...
- Seite 31 UNIONE DVA MS12 - DVA M2M/DVA M2S COMBINATION DVA MS12 - DVA M2M/DVA M2S KOMBINATION DVA MS12 - DVA M2M/DVA M2S COMBINAISON DVA MS12 - DVA M2M/DVA M2S La posizione dei diffusori è indicativa The position of the speakers is indicative...
- Seite 32 DVA MINI Digital Array System...
- Seite 33 La leva Rossa deve essere posizionata come indicato in figura per garantire il bloccaggio dei diffusori The Red lever must be positioned as shown in the figure to ensure the locking of the speakers rote Hebel muss Abbildung positioniert sein, Blockierung Lautsprecher zu garantieren Le levier Rouge doit être positionné...
- Seite 34 DVA MINI Digital Array System...
- Seite 35 Selezionare l’angolo di copertura desiderato Select the desired angle of coverage Den gewünschten Deckungswinkel auswählen Sélectionner l'angle de couverture désiré...
- Seite 36 DVA MINI Digital Array System Bloccare la staffa con il pin in uno dei due fori indicati in figura Lock the bracket with the pin in one of the two holes indicated in the figure Den Bügel mit dem Zapfen in einem der beiden Öffnungen, die in Abbildung gezeigt...
- Seite 37 INSTRUCTIONS DE SÉCURITÉ POUR LES ACCESSOIRES Per un corretto utilizzo in sicurezza del sistema DVA MINI e al fine di evitare pericoli di ribaltamento e danni a persone, animali e cose, prima di procedere all'installazione del sistema, verificare sul sito dBTechnologies le configurazioni ammissibili, le indicazioni previste e le relative prescrizioni di sicurezza.
- Seite 38 Pour l'utilisation du diffuseur avec support en colonne pour caisson de basse (pole mount) s'assurer que le caisson de basse de support du diffuseur soit positionné sur une surface plat, horizontale en dépourvue d'inclinaisons. ACCESSORIO DRK-M5 (flybar per DVA MINI) ACCESSORY DRK-M5 (flybar for DVA MINI) Per le istruzioni di assemblaggio tra flybar e diffusori fare riferimento al manuale dedicato incluso nell’accessorio.
