DAN DRYER TURBO DESIGN Serie Montageanleitung

Werbung

INSTALLATION HAT DER ANSCHLUSS ÜBER EINEN UNTERBRECHER-
Ø 22 mm
LOCH FÜR
KABELEINGANG
EMPFOHLENE MONTIERUNGSHÖHE:
115 CM VOM FUßBODEN FÜR ERWACHSENE / 95 CM FÜR KINDER UND ROLLSTUHLFAHRER.
WICHTIG! Dieses Produkt fällt unter die Bestimmungen des Elektro(nik)geräte-Gesetzes (Rücknahme) gemäß WEEE-Richtlinien.
Dieses Produkt darf nicht als Hausmüll entsorgt werden.
Das Produkt soll - wenn möglich - wieder verwertet werden.
Fragen Sie Ihre lokalen Behörden um Rat.
Das Produkt kann auch frei an den Hersteller/Verkäufer retourniert werden, der für die richtige Wiederverwertung/Abfallbeseitigung sorgt.

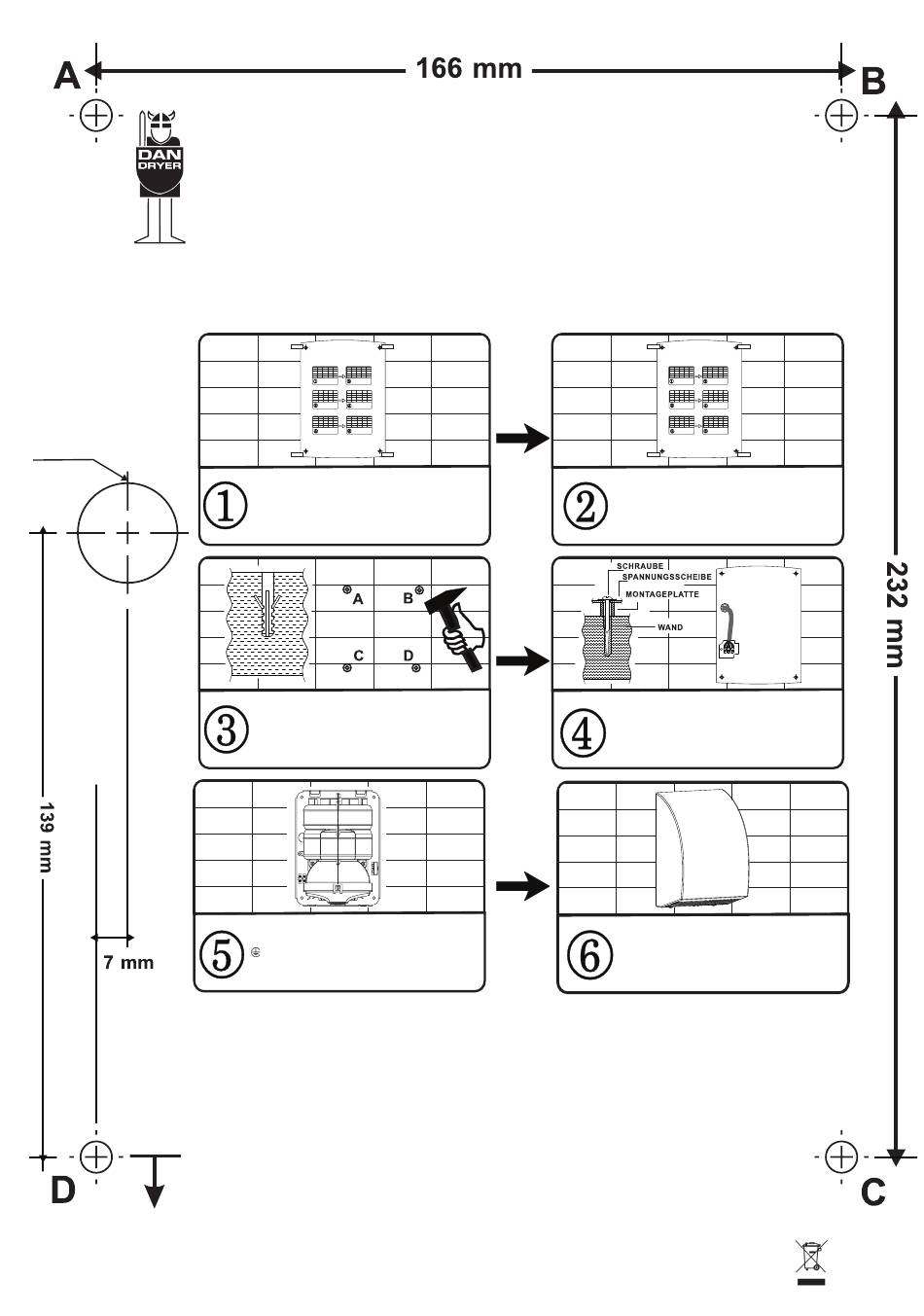

MONTAGEANLEITUNG / BOHRSCHABLONE
DAS GERÄT IST VORSCHRIFTSMÄßIG ZU ERDEN. BEI FESTER
SCHALTER IN DER FESTEN INSTALLATION ZU ERFOLGEN.
Befestigung der Montageanleitung / Bohr-
schablone an der Wand mit Selbstklebeband.
Empfohlene Montagehöhe 115 cm vom Fuß-
boden bis Bohrlöcher C + D. Montage direkt
über Handwaschbecken u. dgl. vermeiden.
Montageanleitung von der Wand entfernen.
Die mitgelieferten Dübel in die vier Bohr-
löcher einschlagen.
Das Stromführende Kabel durch den Zug-
entlastungsbügel ziehen und mit L, N und
in der Klemmenreihe verbinden.
WICHTIG: Bei der Installation die Maschine
nicht an den elektrischen Teile anheben.
Zeichnung durchbohren im Zentrum der
Markierungen (A, B, C, D) - 4 Löcher.
Bohrlochgröße passend für Dübel für
8 mm Schrauben, 35 mm tief.
Gerätegehäuse von der Montageplatte
abnehmen. Das stromführende Kabel
mindestens 7 cm durch das Loch in der
Montageplatte durchziehen. Die Montage-
platte an der Wand befestigen.
Gehäuse an der Montageplatte montieren
und gut festschrauben. Probelauf. Der
Probelauf des Trockners hat nur mit mon-
tiertem Gehäuse zu erfolgen!

Werbung

loading

Inhaltszusammenfassung für DAN DRYER TURBO DESIGN Serie

  • Seite 1 MONTAGEANLEITUNG / BOHRSCHABLONE DAS GERÄT IST VORSCHRIFTSMÄßIG ZU ERDEN. BEI FESTER INSTALLATION HAT DER ANSCHLUSS ÜBER EINEN UNTERBRECHER- SCHALTER IN DER FESTEN INSTALLATION ZU ERFOLGEN. Ø 22 mm LOCH FÜR Befestigung der Montageanleitung / Bohr- KABELEINGANG Zeichnung durchbohren im Zentrum der schablone an der Wand mit Selbstklebeband.
  • Seite 2 ERSTAZTEILLISTE, TURBO DESIGN EXPLOSIV-ZEICHNUNG Beschreibung Gehäuse Durchführungsbuchse für Kabel Zugentlastungsbügel Klemmenreihe Erdschraube Stoßdämpfer Gebläsegehäuse, oben Gummidichtungen für Gebläsegehäuse (große) Motor, 700 W Gummidichtungen für Gebläsegehäuse (kleine) Heizkörper, 900 W Ausblasestutzen Beschlag für Sensor Sensor Beschlag für Gebläsegehäuse Montageplatte Potentiometer Beschlag für potentiometer Zeitschalter Gebläsegehäuse, unten Schrauben für Gehäuse (2 Stck.)
