DAN DRYER TURBO DESIGN Serie Montageanleitung Seite 2

Werbung

ERSTAZTEILLISTE, TURBO DESIGN
Nr.
Beschreibung
1
Gehäuse
2
Durchführungsbuchse für Kabel
3
Zugentlastungsbügel
4
Klemmenreihe
5
Erdschraube
6
Stoßdämpfer
7
Gebläsegehäuse, oben
8
Gummidichtungen für Gebläsegehäuse (große)
9
Motor, 700 W
10
Gummidichtungen für Gebläsegehäuse (kleine)
11
Heizkörper, 900 W
12
Ausblasestutzen
13
Beschlag für Sensor
14
Sensor
15
Beschlag für Gebläsegehäuse
16
Montageplatte
17
Potentiometer
18
Beschlag für potentiometer
19
Zeitschalter
20
Gebläsegehäuse, unten
21
Schrauben für Gehäuse (2 Stck.)
22
Inbusschlüssel für Gehäuseschrauben
SCHALTPLAN
BRAUN
SCHWARZ
ZEITSCHALTER
POTENTIOMETER
Transistor
power switch
SENSOR
SCHWARZ
BLAU

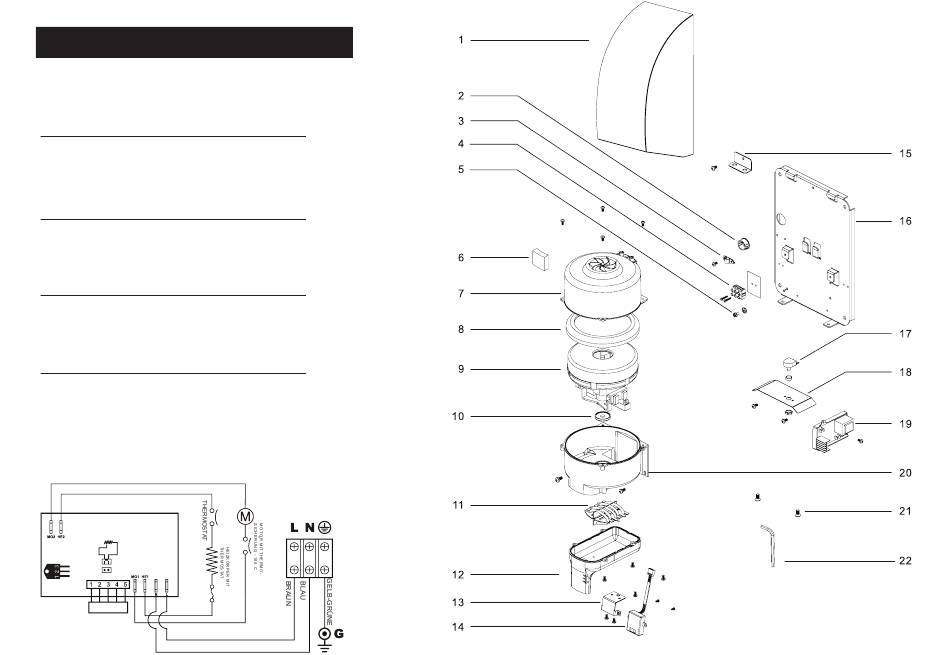

EXPLOSIV-ZEICHNUNG
