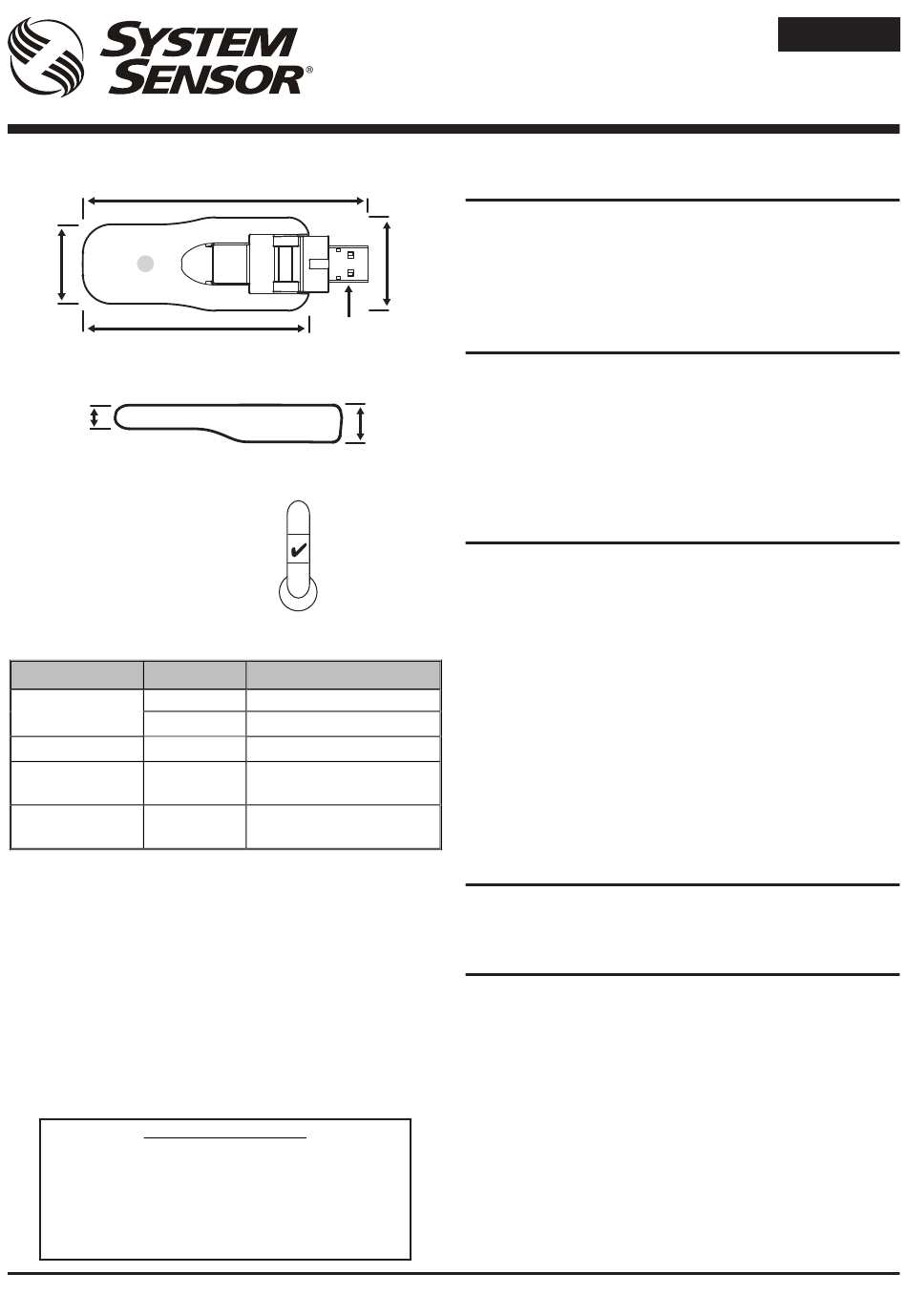

LED
26 mm
(masqué)
76 mm
8,4 mm
M200WC‐RF LED indiquant l'état de le dongle
État État LED
Impulsion verte
Initialisation allumage
Jaune ON
Erreur Clignotant jaune Problème interne du dispositif
Communication
Clignotant vert
sérielle (USB)
Communication RF Clignotant bleu
Brevets en attente
Déclaration de conformité CE
Conforme à EN60950 et à la directive R&TTE 1999/5/CE
Ce produit est conforme aux directives suivantes :
2006/95/CE Basse Tension
2004/108/CE Compatibilité électromagnétique
L'ensemble de la documentation peut être obtenu à partir de
System Sensor Europe
MANUEL D'INSTALLATION ET D'UTILISATION
96 mm
Connecteur USB :
type A
13 mm
50°C
0°C
Signification
Dongle USB OK et connecté
Dongle USB OK mais non reconnu
Réception de données à partir de
l'application sur ordinateur
Réception de données à partir
d'un Dongle USB en cours
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
SYSTÈME RADIO M200WC-RF

DONGLE USB

DESCRIPTION
Le M200WC-RF est un dongle qui peut être relié à un PC par un
port USB et qui permet la communication avec les dispositifs RF
commerciaux du modèle System Sensor 200. Le M200WC-RF est
31 mm
alimenté directement à partir du port USB.
Il est conforme à la directive R&TTE et fonctionne en conformité à
l'ETSI. Caractéristiques EN 300-220-1.
CARACTÉRISTIQUES
Tension d'alimentation : 4,3 – 5,5 V CC
Courant d'alimentation : 33 mA valeur typique à 5 V CC
Standard USB :
Connecteur USB :
Radiofréquence :
Puissance de sortie radiofréquence : 13 dBm (à 5 V CC)
Portée :
Humidité relative :
INSTALLATION
Le dongle USB M200WC-RF est équipé d'un connecteur USB
ajustable afin d'optimiser son couplage RF avec les dispositifs
radio, et pour adapter son profil de fonctionnement lorsqu'il est
connecté à un ordinateur portable.
Ne pas connecter le dongle USB M200WC-RF avant l'installation
des pilotes sur l'ordinateur.
Télécharger la dernière version du logiciel AgileIQ™ ainsi que les
pilotes associés à partir d'une source sûre – se référer au manuel
de programmation et de mise en service pour plus de détails
concernant la procédure d'installation.
Sur demande du logiciel uniquement, brancher le dongle USB sur
un port USB libre de l'ordinateur.
Prendre en compte que lorsque le dongle USB est connecté,
Windows peut avoir besoin de quelques secondes pour reconnaître
correctement le nouveau matériel, attendre que la LED passes du
jaune au vert avant d'exécuter une autre opération.
INDICATEURS LED
Le dongle USB est équipé d'une LED qui indique les états de la
tension et de la communication (aussi bien radio que USB, cf. le
tableau).
PROGRAMMATION
En combinaison avec le logiciel de l'application M200SCT-RF
pour ordinateur, le dongle USB est utilisé pour programmer les
dispositifs radio de détection incendie de la gamme System
Sensor 200 et pour assurer la communication avec ces derniers.
(Pour plus d'informations sur la configuration, la mise en service et
le contrôle d'un réseau maillé, cf. le Manuel de programmation et
de mise en service radio - réf. D200-306-00.)
Important : Ne jamais mettre en service plus d'une interface
radio à la fois. Ne pas utiliser l'outil d'etude de site pendant la
phase de mise en service.
FRANÇAIS
USB 2.0 (haute vitesse)
type A
865-870 MHz
130 m (valeur typique à l'air libre)
de 10 % à 93 % (sans condensation)
I56-4157-001
