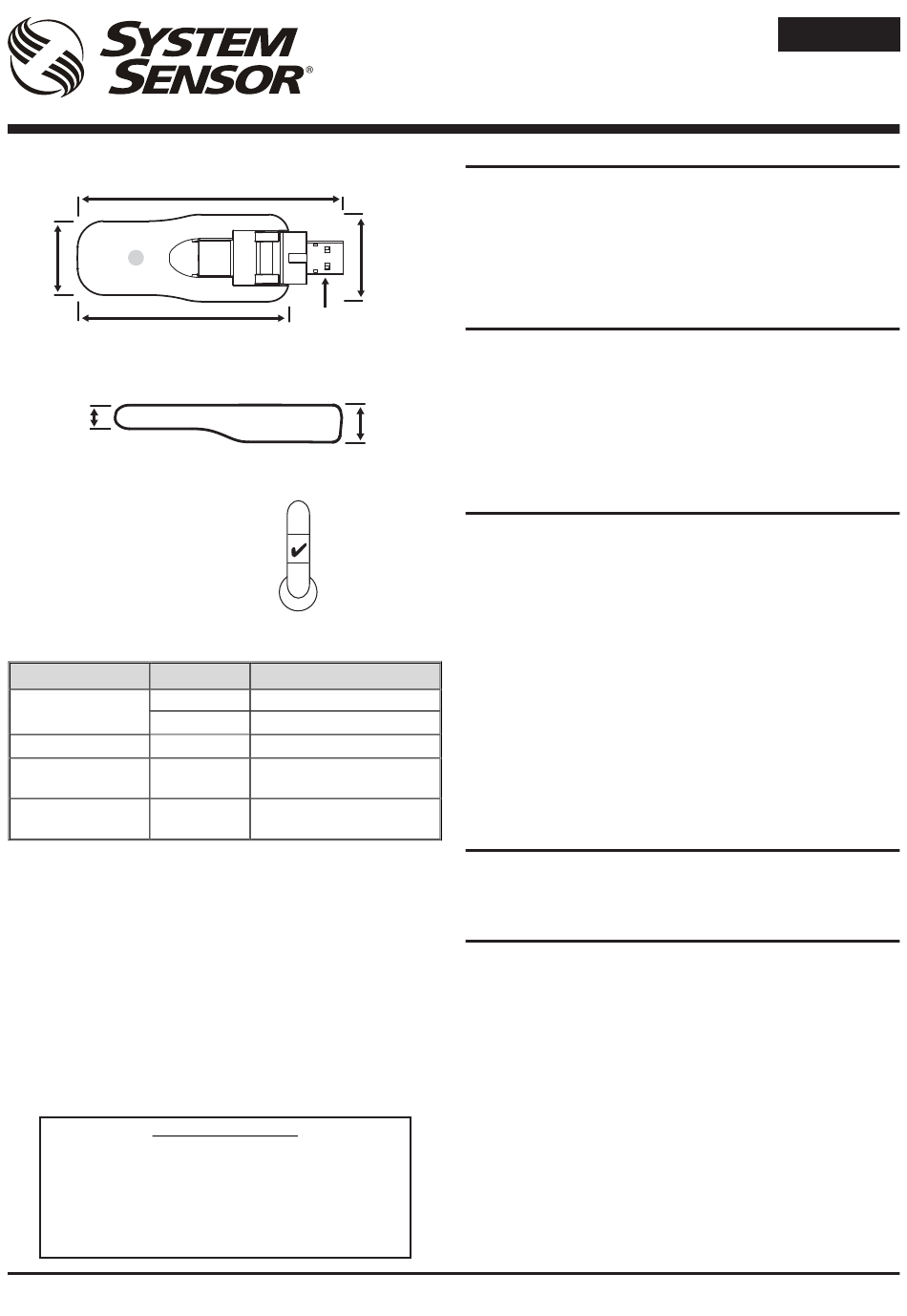

LED
26 mm
(versteckt)
76 mm
8,4 mm
M200WC-RF Schnittstelle Status-LED
Status LED-Status
Grüner Impuls
Einschaltinitialisierung
Gelb AN
Fehler Gelb blinkend
Serielle
Grün blinkend
Kommunikation (USB)
HF-Kommunikation Blau blinkend
EG-Konformitätserklärung
Gemäß EN60950 und 1999/5/EG R&TTE-Richtlinie
Dieses Produkt entspricht den folgenden Richtlinien:
2006/95/EG Niederspannungsrichtlinie
2004/108/EG Elektromagnetische Verträglichkeit
Die vollständige Liste ist verfügbar System Sensor Europe
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
96 mm
USB-Anschlussstecker
- Typ A
50°C
0°C
Bedeutung
Gerät OK und verbunden
Gerät OK aber nicht erkannt
Gerät hat eine interne Störung
Die Schnittstelle empfängt
Daten von der PC-Anwendung
Die Schnittstelle empfängt
Daten von einem HF-Gerät
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200WC-RF FUNKSYSTEM
USB-SCHNITTSTELLE
BESCHREIBUNG
Das M200WC-RF ist eine Schnittstelle, die an einem PC über
einen USB-Anschluss angeschlossen wird und die Kommunikation
mit kommerziellen HF-Geräten der Serie System Sensor 200
ermöglicht. Das M200WC-RF wird direkt über den USB-Anschluss
versorgt.
31 mm
Dieses Funkgerät erfüllt die R&TTE-Richtlinie und arbeitet gemäß
den Anforderungen der E.T.S.I. EN 300-200-1.

TECHNISCHE DATEN

Betriebsspannung:
Stromversorgung:
USB-Standard:
USB-Anschlussstecker: Typ A
Funkfrequenz:
13 mm
HF-Ausgangsleistung: 13 dBm (bei 5VDC)
Reichweite:
Relative Feuchtigkeit:

INSTALLATION

Das M200WC-RF hat einen einstellbaren USB-Anschlussstecker
um die HF-Verbindung mit Funkkomponenten zu optimieren. Es
kann für der Verwendung mit einem Notebook verstellt werden.
Verbinden Sie das M200WC-RF-Interface nicht mit dem PC
bevor die richtigen Gerätetreiber auf diesem PC installiert
worden sind.
Laden Sie neueste Version der AgileIQ
(mit dem richtigen Gerätetreiber) aus einer vertrauenswürdigen
Quelle – siehe Handbuch für Radio-Programmierung und
Inbetriebnahme für weitere Hinweise.
Stecken Sie das Interface nnur dann in einen freien USB-
Anschluss an Ihrem PC, wenn Sie dazu aufgefordert werden.
Manchmal kann es zu einigen Sekunden dauern, bis Windows
die neue Hardware korrekt erkennt; warten Sie immer bis die
LED von gelb auf grün wechselt bevor Sie mit den nächsten
Schritten weiter machen.

LED-ANZEIGEN

Die Schnittstelle ist mit einer RGB-LED ausgestattet, die den
Betrieb und den Kommunikationsstatus (sowohl für HF als auch
USB) anzeigt (siehe Tabelle).
PROGRAMMIERUNG
Bei Nutzung in Verbindung mit der PC-Anwendungssoftware PC-
AgileIQ wird die HF-Schnittstelle für die Programmierung und
®
Kommunikation mit der HF-Brandmeldetechnik der Serie System
Sensor 200 verwendet. Für Informationen über die Einstellung,
Installation und Überwachung eines HF-Maschennetzes, siehe die
Funkprogrammier- und -installationsanleitung - Ref. D200-306-00.)
ANMERKUNG: Nicht mehr als eine Schnittstelle gleichzeitig
verwenden, um die Geräte im Umfeld zu installieren.
4.3 – 5.5V (DC)
33mA typisch bei 5VDC
USB 2.0 (volle Geschwindigkeit)
865-870 MHz;
130m (typisch im Freien)
10% bis 93% (nicht kondensierend)
-Funkschnittstellensoftware
®
Angemeldete Patente
D E U T S C H
I56-4157-001
