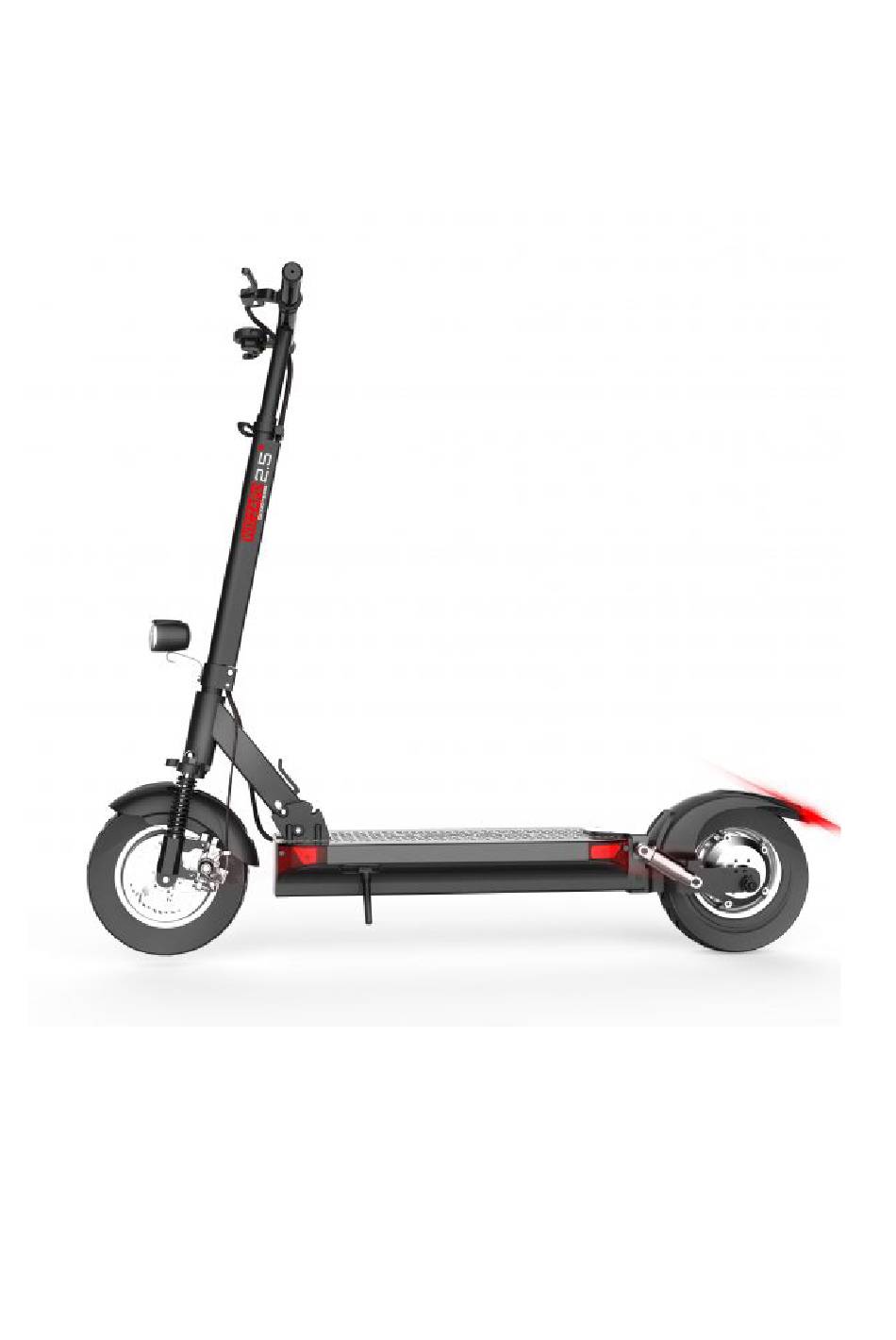

- Seite 1 ELEKTRISCHER SCOOTER WIZZARD F-Serie (2.5 Plus) BEDIENUNGSANLEITUNG WICHTIG! VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN! STAND: 04/2018 V.1...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. SICHERHEITSHINWEISE.........3 2. WARNHINWEISE............5 3. TECHNISCHE DATEN..........6 4. VOR INBETRIEBNAHME BEACHTEN…....7 5. BESTANDTEILE............8 6. ERSTE SCHRITTE............9 7. REGELN………............12 8. REINIGUNG UND INSTANDHALTUNG....13 9. BATTERIEVERORDNUNG........14 10. AKKU PFLEGETIPPS..........15 11. NUTZUNGSBEDINGUNGEN.........16 12. GEWÄHRLEISTUNG..........18 13. KONTAKT..............20 14. KONFORMITÄTSERKLÄRUNG......21... -
Seite 3: Sicherheitshinweise
FAHRERPROFIL Der Elektro Scooter WIZZARD 2.5 Plus ist nur für Menschen gedacht. Das Fahren auf dem Elektro Scooter WIZZARD 2.5 Plus wird für Fahrer ab 14 Jahren empfohlen. Der Elektro Scooter WIZZARD 2.5 Plus ist für Fahrer mit einem Körpergewicht von unter 120 kg geeignet. Der Elektro Scooter WIZZARD 2.5 Plus ist nicht für den Transport von Gegenständen geeignet. -
Seite 4: Aufbewahrung Und Pflege
Board voll funktionstüchtig ist. Reinigen Sie regelmäßig die Kugellager. Entfernen Sie die Rollen zur Reinigung von der Achse. Schalten Sie den Elektro Scooter WIZZARD 2.5 Plus und den Tacho aus, wenn Sie nicht in Gebrauch sind. Bewahren Sie den Elektro Scooter WIZZARD 2.5 Plus und das Ladegerät an einem kühlen Ort auf. -
Seite 5: Warnhinweise
2. WARNHINWEISE !!! VERLETZUNGS- UND LEBENSGEFAHR !!! Die Benutzung deines Elektro Scooter WIZZARD 2.5 Plus kann durch Kontrollverlust, Zusammenstöße und Stürze lebensgefährlich werden oder zu schweren Verletzungen führen! ! FAHREN SIE NUR MIT SCHUTZAUSRÜSTUNG! (HELM, KNIESCHONER) ! ! NUR AUF EBENEN FLÄCHEN FAHREN ! -
Seite 6: Technische Daten
3. TECHNISCHE DATEN SK-A2 Gewicht 22,5 kg Abmaße aufgeklappt B 115 x H 120 x T 18,5 cm Abmaße zugeklappt B 105 x H 35 x T 18,5 cm max. Zuladung 140 kg Reifengröße 2x 10" cm Höchstgeschwindigkeit 40 Km/h Motor 500 W Laufzeit:... -
Seite 7: Vor Inbetriebnahme Beachten
Fahrzeuges beeinträchtigen könnten, bitten wir Sie, folgende Punkte vor der ersten Inbetriebnahme unbedingt zu beachten: • Kontrollieren Sie vor jeder Fahrt ob der Elektro Scooter WIZZARD 2.5 Plus eingeschaltet ist. • Kontrollieren Sie vor der ersten Fahrt den Ladezustand des Akkus. -
Seite 8: Bestandteile
5. BESTANDTEILE Zum Schutz wird Ihnen der Elektro Scooter WIZZARD 2.5 Plus in einer hochwertigen Verpackung geliefert. Wir empfehlen Ihnen, die Verpackung gut aufzubewahren, solltest du den Elektro Scooter WIZZARD 2.5 Plus aufgrund von Wartung oder Reparatur an uns zurücksenden müssen. -
Seite 9: Erste Schritte
Fahrt beginnen. 1. AUFLADEN • Verschlusskappe öffnen. • Ladekabel mit der Buchse am WIZZARD verbinden, die Schraube an der Buchse fixieren um ein ungewolltes Herausfallen des Steckers zu verhindern. • Im Anschluss daran das Ladegerät mit der Steckdose verbinden. -
Seite 10: Verwenden Sie Nur Das Mitgelieferte Ladegerät, Um Den Akku
3. LOSFAHREN Suchen Sie sich eine private Fläche ohne Straßenverkehr und mit genügend Platz, um sich an WIZZARD zu gewöhnen. Stellen Sie den Lenker auf eine der vorgesehenen Höhen ein. Achten Sie darauf, dass die Hebel am Trittbrett und an der Lenkstange geschlossen sind. Klappen Sie den Seitenständer hoch. -
Seite 11: Zusammenklappen
4. BREMSEN Beim Betätigen des Bremshebels wird die Funktion des Gashebels ausgesetzt und die Bremskraft des Motors zur Energierückgewinnung eingesetzt. Erst beim vollständigen Ziehen des Bremshebels greift die Trommelbremse. 5. ZUSAMMENKLAPPEN • Roller ausschalten • Faltverschluss auseinanderziehen • Lenkstangenhebel aufklappen •... -
Seite 12: Funktionen
6. TACHO A) Power-Button: ca. 1 Sekunde zum Anschalten, maximal 3 Sekunden zum Ausschalten drücken. B) Mode-Button: Durch wiederholtes Drücken wechseln Sie zwischen den 3 Gängen C) Akkuanzeige (Alle Balken grün = Akku vollständig geladen.) D) Multifunktionsanzeige (Trip, Gesamtlaufleistung, Spannung, Strom) E) Anzeige des Gewählten Gangs F) Aktuelle Geschwindigkeit Model: 48L... -
Seite 13: Einführung
Einführung 1. Batterieladung: 2. Multifunktionaler Anzeigebereich: Gesamtlaufleistung ODO, Trip-Laufleistung, Batteriespannung in Volt, Betriebsstrom in Ampere, Fehlercode E Fehlerstatus E: Wenn das Warnsymbol blinkt, gelangen Sie durch kurzes drücken des „ON/OFF“ Buttons zur Fehlercode Anzeige. Die Definitionen der Fehlercodes: ERRO 1: Fehlfunktion des Motors ERRO 2: Grifffehler ERRO 3: Ausfall der Steuerung ERRO 4: Fehlfunktion der Bremse... - Seite 14 6. Scheinwerferanzeige: Langes drücken des „MODE“-Buttons aktiviert den Scheinwerfer und das Scheinwerfersymbol im Display leuchtet auf. 7. Tempomat-Anzeige: Halten Sie den Geschwindigkeitshebel im laufenden Betrieb für 5 Sekunden auf Ihre gewünschte Geschwindigkeit. Das Tempomat-Symbol leuchtet auf. Wenn Sie den Hebel nun loslassen hält der Motor die ausgewählte Geschwindigkeit.
- Seite 15 P14: Einstellung der Reglerstromgrenze: Standard 12A Bereich: 1 - 20A (erfordert Unterstützung der Steuerungsoftware) P15: Einstellung des Prozentsatzes des Motorantriebssignals (Um die P08-Geschwindigkeitsbegrenzungsfunktion zu erreichen) Volle Drehzahl ist auf 100 % eingestellt. P16: Tempomat: 1: Tempomatfunktion aktiv 0: Tempomatfunktion nicht aktiv P17: Scheinwerfersynchronisationsfunktion: 0: Durch anschalten der Schweinwerfer aktiviert sich die Hintergrundbeleuchtung des Displays.
- Seite 16 Analyse der Display-Fehlercodes ERRO ist die Fehleranzeige Situation 1 Situation 2 Situation 3 auf dem Display. Jeder Fehlercode entspricht einem bestimmten Problem wie Grund Lösung Grund Lösung Grund Lösung folgt. Überprüfen Sie, ob die Überprüfen Sie, ob Erneuern Sie die Setzen Sie die lose Motorhaupt- und die die Motorleitung...
-
Seite 17: Regeln
7. REGELN Es ist wichtig, dass Sie diese Regeln beachten, wenn Sie mit dem Elektro Scooter WIZZARD 2.5 Plus unterwegs sind. • Geben Sie Acht auf Personen in ihrer Umgebung. • Fahren Sie aufmerksam und mit angepasster Geschwindigkeit. • Seien Sie immer bremsbereit. -
Seite 18: Reinigung Und Instandhaltung
8. REINIGUNG UND INSTANDHALTUNG INSTANDHALTUNG Es empfiehlt sich den Elektro Scooter WIZZARD 2.5 Plus an einem sauberen und trockenen Ort zu Lagern, um Rost und unnötigen Verschleiß vorzubeugen. Um Rost an Schrauben und unnötigem Verschleiß vorzubeugen, empfiehlt es sich, das Fahrzeug nach Regenfahrten gründlich zu reinigen und zu trocknen. -
Seite 19: Batterieverordnung
9. BATTERIEVERORDNUNG HINWEIS ZU §12 BATTERIEVERORDNUNG IM ZUSAMMENHANG MIT DEM VERTRIEB VON BATTERIEN ODER AKKUS ODER MIT DER LIEFERUNG VON GERÄTEN, DIE BATTERIEN ODER AKKUS ENTHALTEN, SIND WIR VERPFLICHTET, SIE GEMÄSS DER BATTERIEVERORDNUNG AUF FOLGENDES HINZUWEISEN: BATTERIEN DÜRFEN NICHT IN DEN HAUSMÜL GEGEBEN WERDEN. SIE SIND ZUR RÜCKGABE GEBRAUCHTER BATTERIEN ALS ENDVERBRAUCHER VERPFLICHTET. -
Seite 20: Akku Pflegetipps
Originalersatzteile. • Laden Sie den Akku nur mit dem originalen, beiliegenden Ladegerät des Herstellers. • Zum Laden des Akkus muss der Elektro Scooter WIZZARD 2.5 Plus ausgeschaltet sein. • Achten Sie beim Laden des Akkus auf: • den korrekten Anschluss des Ladegerätes über die dafür vorgesehene Ladesteckverbindung mit Verschraubung •... - Seite 21 • wenn während des Betriebs eine Störung auftritt • nach dem Gebrauch bzw. vor dem Reinigen Bitte fahren Sie den Akku vom WIZZARD nicht komplett leer, bis der WIZZARD sich abschaltet. Sollten Sie den Akku trotzdem komplett leer gefahren haben, wird hierdurch kein Schaden verursacht.
-
Seite 22: Nutzungsbedingungen
11. NUTZUNGSBEDINGUNGEN DER HERSTELLER UND DER VERKÄUFER DES ELEKTRO SCOOTERS WIZZARD 2.5 PLUS IST NICHT FÜR DAS ZU SCHADEN KOMMEN UND/ODER DEN VERLUST VON PERSONEN ODER ANDEREN GEGENSTÄNDEN JEGLICHER ART VERANTWORTLICH, DIE IM ZUSAMMENHANG MIT DER INBETRIEBNAHME, NUTZUNG ODER NICHTNUTZUNG, DES ELEKTRO SCOOTERS WIZZARD 2.5 PLUS VERURSACHT WERDEN. -
Seite 23: Gewährleistung
12. GEWÄHRLEISTUNG DIE GEWÄHRLEISTUNGSDAUER BETRÄGT 24 MONATE AB KAUFDATUM. BEI GEWERBLICHER NUTZUNG BETRÄGT DIE GEWÄHRLEISTUNGSDAUER 12 MONATE AB KAUFDATUM. Es wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Elektro Scooters in Werkstoff und Herstellung während der gesetzlichen Gewährleistung ab dem Datum der Übergabe des Elektro Scooters gewährt. -
Seite 24: Nicht Eingeschlossen In Die Gewährleistung Sind
Nicht eingeschlossen in die Gewährleistung sind: • Schmiermittel, Verpackungsmaterial und verschiedenes Verbrauchsmaterial, das nicht im Zusammenhang mit Reparaturarbeiten an anerkannten Störungen steht. • alle Wartungsarbeiten oder sonstige Arbeit, die durch Abnutzung, Unfall oder Betriebsbedingungen sowie Fahrten unter Nichtbeachtung der Herstellerangaben entstehen. -
Seite 25: Kontakt
KONTAKT Importeur, Vertrieb und Reparatur: Wizzard Scooters Stanislav Kahn Eulenweg 4 33129 Delbrück Deutschland Tel.: +495250 – 99290 20 Service: Mo - Fr 10:00 -16:00Uhr Tel.: +495250 – 99290 20 Email: info@wizzard-scooters.de Web: www.wizzard-scooters.de Hersteller: ZHEJIANG JOYOR VEHICLE CO.LTD THE SECOND BUILDING NO.5.CHENGSHUN ROAD,... -
Seite 26: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG... - Seite 27 Gebrauchsanleitung können keine konstruktiven Mängel ausbessern und Fehlanwendungen nicht in jedem Fall verhindern!!!
