indexa RP-01 Kurzanleitung

Berührungsloses Zutrittskontrollsystem RP-01
Das RP-01 funktioniert als Lesegerät für Transponder-Tags oder
Karten (PIT). Es ermöglicht eine Datenverbindung (RS485) und ist
daher auch zur Anwendung in der Industrie geeignet.
1. Technische Daten
Betriebsspannung
Ruhestrom
Anschlüsse NO,C,NC Ausgangsrelais – Schaltkontakt max. 1A/125V
Betrieb Bedienteil – II. Innenbereich (-10°C bis +40°C)
Lesegerät – Außenbereich (IP46) (-30°C bis +60°C)
Abmessungen (Bedienteil)
Hiermit erklärt die Firma Indexa GmbH, dass sich das Gerät in
Übereinstimmung mit grundlegenden Anforderungen und anderen
relevanten Vorschriften der EU-Richtlinien befindet. Die Original-
Konformitätserklärung ist nachlesbar unter
2. Installation und Basisfunktionen
2.1. Installation
A u s w e r t e e i n h e i t
S c h n i t t s t e l l e R S - 4 8 5
L C D A n s c h l u s s
R E L E
M O D S E L S E T
M O D S E T S E L
T a s t e n
Das Bedienteil ist für die Installation im Innenbereich konzipiert.
Berücksichtigen Sie bei der Installation die Entfernung zum Lesegerät,
das mit einem 1m langen Kabel angeschlossen wird. Das Lesegerät
kann im Außenbereich platziert werden.
Warnung: Das Kabel des Lesegerätes kann auf 0,5m gekürzt werden.
Das Ersetzen durch ein anderes Gerät oder eine Verlängerung des
Kabels ist nicht möglich, da in diesem Fall das Gerät nicht mehr
ordnungsgemäß funktioniert.
•
Bevor Sie das Bedienteil installieren, entfernen Sie die
Kunststoffabdeckung.
•
Ziehen Sie ein LCD aus dem Bedienteil – das Display ist mit
einem Stecker befestigt (siehe Abb. 1).
•
Schließen Sie das Lesegerät an (siehe Abb. 1).
•
Schließen Sie die 12 V Anschlüsse an die Stromversorgung an.
•
Befestigen Sie das Gerät an der gewünschten Stelle.
•
Setzen Sie das LCD wieder ein (achten Sie besonders auf den
korrekten Anschluss).
•
Schalten Sie die Stromversorgung des Bedienteils ein.
•
Auf dem LCD wird eine erste Initialisierung angezeigt.
•
Das Bedienteil ist betriebsbereit.
Berührungsloses Zutrittskontrollsystem RP-01
9 – 16 V DC oder 8 – 12 V AC
10,92 cm (B) x 7,59 cm (H) x 3,3 cm (T)
www.indexa.de.
L e s e e i n h e i t
S p a n n u n g s -
v e r s o r g u n g
A n s c h l u s s
f ü r L e s e e i n h e i t
A u s g a n g

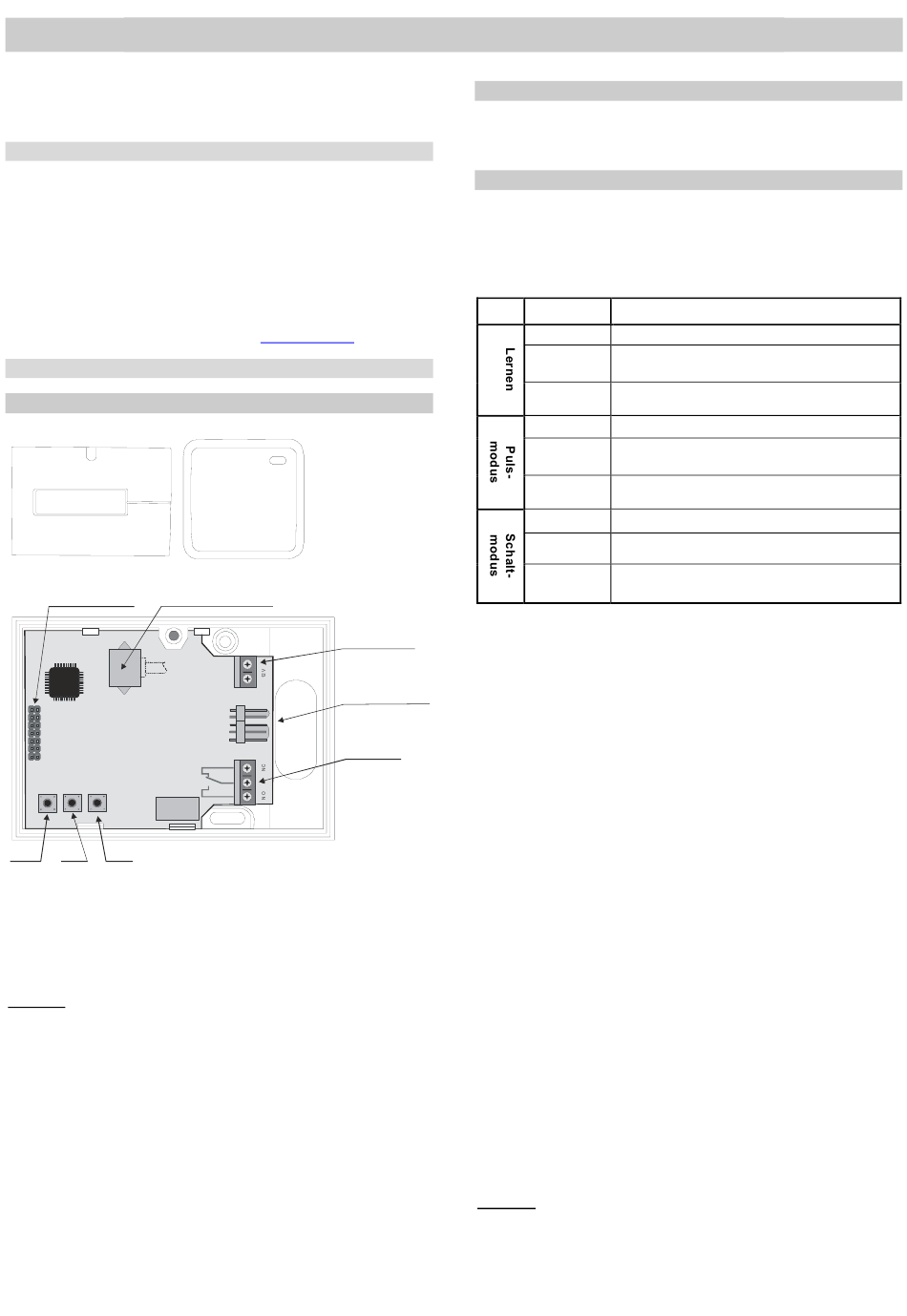

Abbildung 1
2.2. Grundeinstellungen
Das Bedienteil wurde bereits werkseitig eingestellt und ist bereit zum
Programmieren individueller Positionen. Es sind 999 Positionen
verfügbar, zuzüglich Masterposition.
2.3. Programmierung (Tags–Chips und Karten)
35 mA
Das Bedienteil kann manuell über Tasten, die sich unter dem LCD
befinden, programmiert werden.
Der Masterchip, der für den Programmiermodus benötigt wird, ist im
Lieferumfang enthalten.
Tabelle – Bedeutung der Anzeigensignale
Anzeige
Kein Licht
Grünes Licht
Rotes Licht
Kein Licht
Grünes Licht
Rotes Licht
Günes Licht
Rotes Licht
Kein Licht
Manuell:
Mit der Taste MOD und dem Masterchip gelangen Sie in den
Programmiermodus. Halten Sie die Taste MOD für mindestens 2 Sek.
gedrückt. Auf dem Display erscheint „check MASTER". Auf diesen
Befehl hin legen Sie den Masterchip auf das Lesegerät. Sie erhalten
dann Zugriff auf den Programmiermodus, und die erste verfügbare
Position zur Programmierung einer individuellen PIT wird angeboten.
Wenn Sie keine individuellen PITs in dieser Position eingeben möchten,
können Sie eine beliebige andere Position auswählen, indem Sie die
Taste SEL drücken. In der unteren Reihe auf dem Bildschirm werden
die Auswahloptionen für die Positionen angezeigt (mit jedem Drücken
der Taste SEL).
Optionen:
Position +100
Position +10
Position +1
(Die Einstellungen können kombiniert werden. Sie können z.B. 100,
dann 10 und dann 3 eingeben = das Ergebnis ist Position 113.)
RELAY time
DELETE ?
Return to the learning mode
Die Einstellung jeder Option erfolgt durch Drücken der Taste SET (sie
verfügt über eine Wiederholungsfunktion, wenn sie gedrückt gehalten
wird). Drücken Sie die Taste MOD, um die Einstellungen zu beenden.
Um den Programmiermodus zu verlassen, halten Sie die Taste MOD
gedrückt. Das Gerät schaltet in den Stand-by-Modus.
Jede Position kann umprogrammiert oder gelöscht werden, mit
Ausnahme der Masterposition (siehe Abschnitt 2.4).
Achtung:
Die Masterposition kann nicht zurückgesetzt werden! Beim Verlust
der Masterkarte muss das Gerät an den Hersteller geschickt
werden!
1/2
Beschreibung
Programmierbereit
Karte/Tag wurde identifiziert und erfolgreich
programmiert
Karte/Tag ist bereits an einer anderen Position
programmiert
Bereit zum Lesen der PIT
Karte/Tag ist zum Zutritt autorisiert – Relais stellt
eine Verknüpfung her
Karte/Tag ist nicht zum Zutritt autorisiert – Relais
stellt keine Verknüpfung her
Relais aus
Relais an
Unbekannte Karte/Tag wurde gelesen und
Anzeige schaltet sich für 1 Sek. aus
die Position kann mit jedem Drücken der Taste SET
auf 100, 200, 300... eingestellt werden
die Position kann mit jedem Drücken der Taste SET
auf 10, 20, 30... eingestellt werden
die Position kann mit jedem Drücken der Taste SET
auf 1, 2, 3... eingestellt werden
– siehe Abschnitt 2.5
– die aktuelle Position wird durch Drücken der
Taste SET gelöscht
(Rückkehr in den Programmiermodus)
VAB50202
