4.4 Eingangs- & Ausgangsschaltung
Das Phaserstrobe hat auf ihrer linken Seite eine
Eingangs- und eine Ausgangsbuchse. Diese können für
eine externe Triggerung bzw. Synchronisation mit
anderen Geräten benutzt werden. Diese Buchsen sind
für 2-polige; 3,5mm Klinkstecker zugelassen
(Eingang-Stereo, Ausgang-Mono).
Der innere Kontakt entspricht dem Signal und der äußere
der Masse. Die Eingangsbuchse hat auch eine mittlere
Verbindung, die den Eingangssensor mit Spannung
versorgt. Der Eingang und der Ausgang sind TTL-
kompatibel. Der Eingang ermöglicht eine externe
Triggerung. Der Bereich der Triggerung erstreckt sich
von 0,5 Hz bis zu 542 Hz
Display kann nur einen Minimalwert von 0,08 Blitze/sek.
(5 Blitze in der Minute) anzeigen.
Verzögerung: Typ. 5 ms zwischen Triggerimpuls und
Bl i tz . ( Mi n i ma l e Tr i g ge r i mp ul s br e i t e : 1 ms )
Der Interne Oszillator und der Drehknopf zur
Frequenzeinstellung sind deaktiviert, solange ein
Klinkenstecker eingesteckt ist. Wenn ein externer
Eingang angelegt ist, folgt der Ausgangsimpuls dem
Eingangsimpuls. Dieser Ausgangsimpuls kann zur
Synchronisation eines Zweitgeräts benutzt werden, um
größere Bereiche zu beleuchten. Mit dieser Methode
können Sie mehrere Stroboskopen verketten.
Die Ausgangsbuchse eines Gerätes ist
Eingangsbuchse des nächsten Gerätes
wobei man alle Stroboskopen zusammen blitzen lassen
kann (Kontrolliert werden alle vom ersten Gerät der
Kette).
Signaleingang
6 VDC Sensor
Masse
(GND)

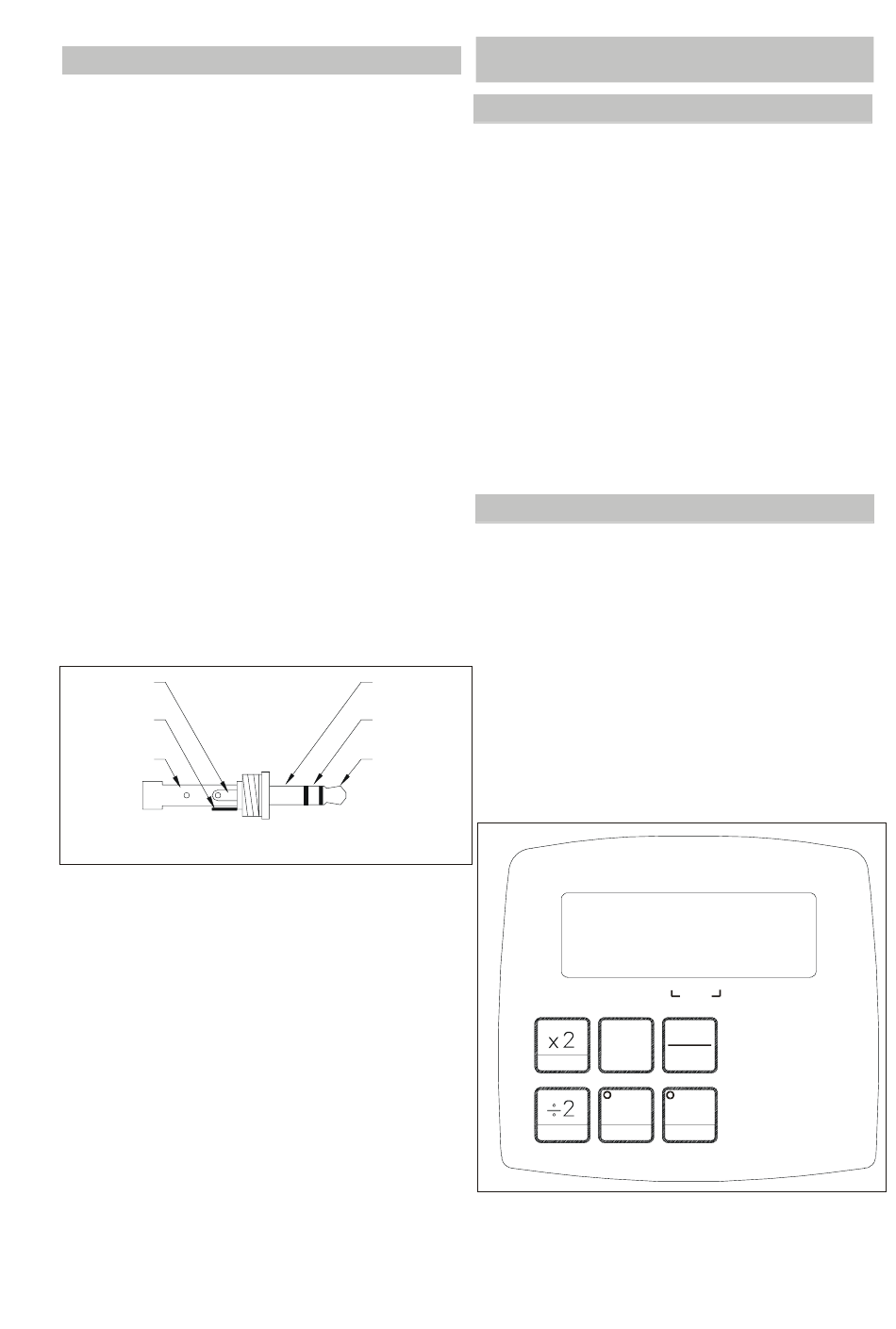

Eingangsbuchse - Maßzeichnung Bild1
3
(32.500 Blitze/min). Das
mit der
verbunden
usw.,
Masse
(GND)
6 VDC Sensor
Signaleingang
5 Zeichenerklärung

5.1 LCD-Anzeige

Digitale hinterleuchtete brillante 6stellige LCD-Anzeige.
Folgendes wird angezeigt und durch Indikatoren
Definiert:
AUTO
-
Automatik-Modus ist aktiv
FPS
-
Blitze pro Sekunde werden
auf dem Display angezeigt
FPM
-
Blitze pro Minute werden
auf dem Display angezeigt
TIME
-
Zeitverzögerung
PHASE
-
Phasenverzögerung
BAT XXL
-
Ladezustand der Batterien in %
"----"
-
Frequenz außerhalb des
Bereichs
LOW BAT
-
Batterie bald leer! (aufblitzend)
Akku Laden!
¤
-
Blinkt mit Eingangsfrequenz

5.2 Bedienungstasten

6 Tasten auf der Ansichtsseite, eine übersichtliche und
hinterleuchtete LCD-Anzeige und ein seitlicher
Drehknopf ermöglichen eine schnelle und einfache
Bedienung.
Funktion der Tasten:
EXT
Umschaltung auf externe Betriebsart
DELAY
Auswahl zwischen Phase und Zeit
MEMORY/AUTO
Speicherung der Einstellung, Aufruf
der gespeicherten Einstellungen,
Umschaltung in den Automatik-
Modus
X2
Blitzfrequenz wird verdoppelt
'/.2
Blitzfrequenz wird halbiert
Display
Umschaltung zwischen Blitze/Minute
und Blitze/Sekunde, sowie die
Anzeige des Batteriestatus in %
AUTO
DISPLAY
STEP
DELAY
RATE
ON
Bedienfeld Bild 2
(Stillstehend)
PHASE
TIME
FPS
FPM
DELAY
1
Direct
MEMOR
Digital
AUTO
Synthesis
2
3
EXT
OFF
