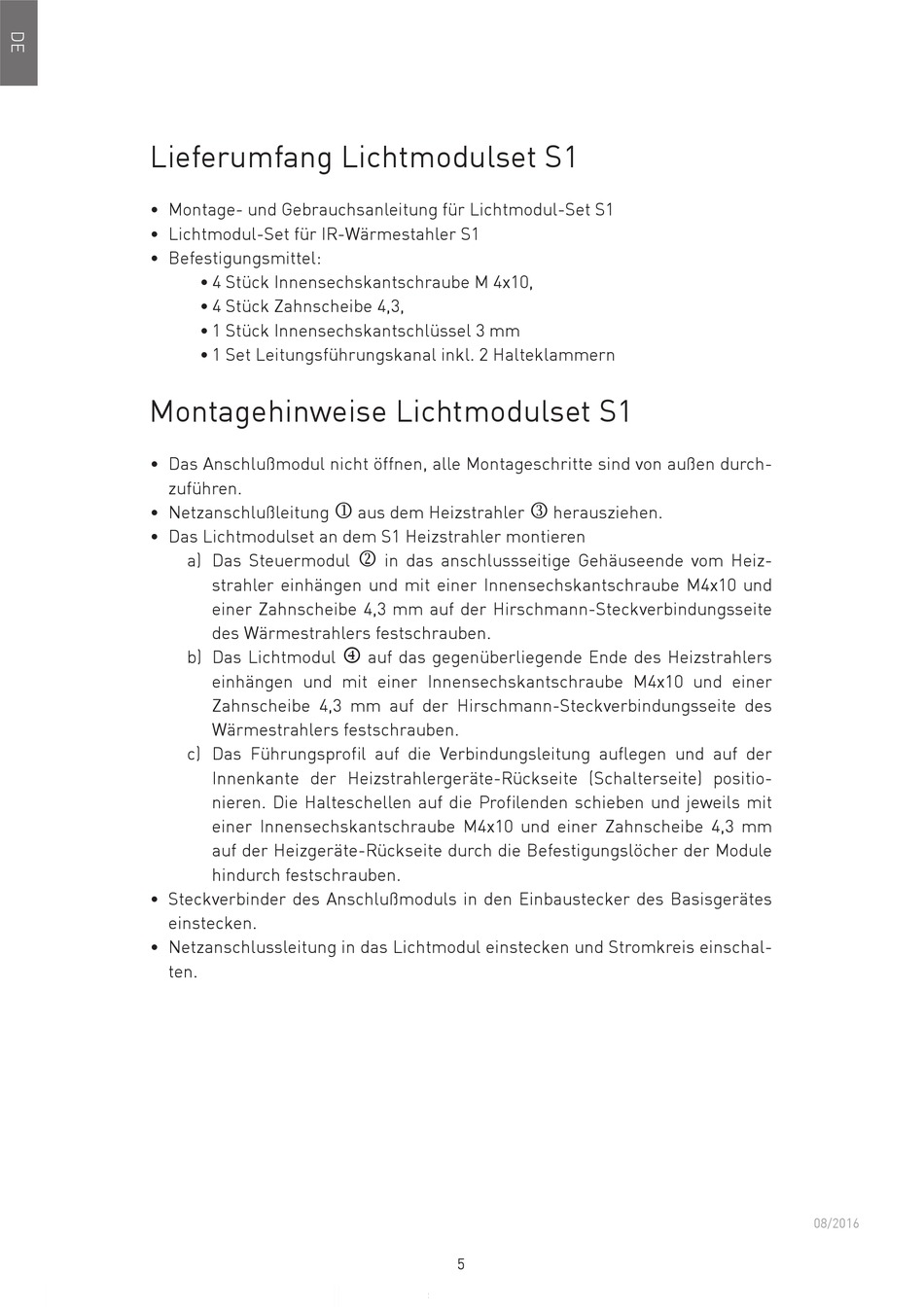

Lieferumfang Lichtmodulset S1
• Montage- und Gebrauchsanleitung für Lichtmodul-Set S1
• Lichtmodul-Set für IR-Wärmestahler S1
• Befestigungsmittel:
• 4 Stück Innensechskantschraube M 4x10,
• 4 Stück Zahnscheibe 4,3,
• 1 Stück Innensechskantschlüssel 3 mm
• 1 Set Leitungsführungskanal inkl. 2 Halteklammern

Montagehinweise Lichtmodulset S1

• Das Anschlußmodul nicht öffnen, alle Montageschritte sind von außen durch-
zuführen.
• Netzanschlußleitung
• Das Lichtmodulset an dem S1 Heizstrahler montieren
a) Das Steuermodul
strahler einhängen und mit einer Innensechskantschraube M4x10 und
einer Zahnscheibe 4,3 mm auf der Hirschmann-Steckverbindungsseite
des Wärmestrahlers festschrauben.
b) Das Lichtmodul
einhängen und mit einer Innensechskantschraube M4x10 und einer
Zahnscheibe 4,3 mm auf der Hirschmann-Steckverbindungsseite des
Wärmestrahlers festschrauben.
c) Das Führungsprofi l auf die Verbindungsleitung aufl egen und auf der
Innenkante der Heizstrahlergeräte-Rückseite (Schalterseite) positio-
nieren. Die Halteschellen auf die Profi lenden schieben und jeweils mit
einer Innensechskantschraube M4x10 und einer Zahnscheibe 4,3 mm
auf der Heizgeräte-Rückseite durch die Befestigungslöcher der Module
hindurch festschrauben.
• Steckverbinder des Anschlußmoduls in den Einbaustecker des Basisgerätes
einstecken.
• Netzanschlussleitung in das Lichtmodul einstecken und Stromkreis einschal-
ten.

aus dem Heizstrahler

in das anschlussseitige Gehäuseende vom Heiz-

auf das gegenüberliegende Ende des Heizstrahlers
5

herausziehen.
