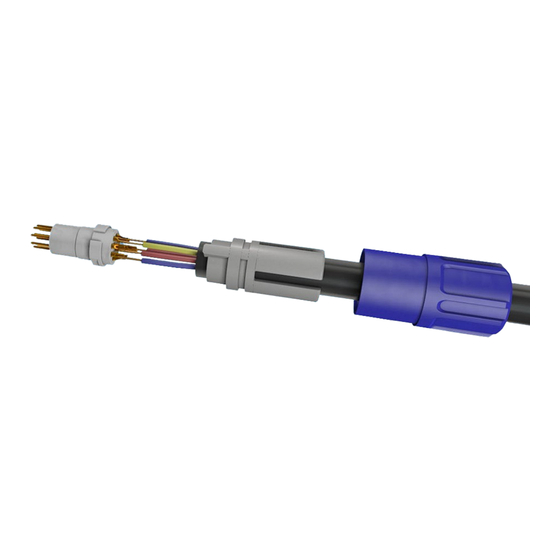

- Seite 1 ODU MEDI-SNAP® Montageanleitungen Gerader Stecker Größe 1 Winkelstecker Größe 1 Kabelteil Größe 1 Gerader Stecker Größe 2 www.odu.de...
-
Seite 2: Montage Gerader Stecker Größe
010.013.001.000.000 ODU MEDI-SNAP® Montageanleitungen Montage gerader Stecker Größe 1 Spannmutter (Bauform 1) Gehäuse Löteinsatz Spannzange Spannmutter für Knickschutztülle Knickschutztülle (Bauform 2) 1. Spannmutter und Spannzange über das Kabel schieben. 2. Kabel und Leiter abisolieren (siehe Seite 10). 3. Einzeladern vorverzinnen. - Seite 3 010.013.001.000.000 ODU MEDI-SNAP® Montageanleitungen 5. Spannzange gegen den Kontakteinsatz schieben. Achtung! Kontakte nicht beschädigen. 6. Das montierte Kabel unter Berücksichtigung der Führungen (B) in das Steckergehäuse schieben. 7. Spannmutter auf den montierten Stecker schrauben und anziehen. Achtung! Anzugsdrehmoment (siehe Seite 10) beachten.
-
Seite 4: Montage Winkelstecker Größe
010.013.003.000.000 ODU MEDI-SNAP® Montageanleitungen Montage Winkelstecker Größe 1 Winkelteil Spannkappe Gehäuse Löteinsatz Spannzange Spannmutter für Knickschutztülle (Bauform 2) Knickschutztülle Spannmutter (Bauform 1) 1. Kabel und Leiter abisolieren 3. Einzeladern vorverzinnen. 5. Winkelteil gegen den Kontakt einsatz schieben. Achtung! (siehe Seite 10). - Seite 5 Sicherungskleber benetzen (siehe Seite 10). Achtung! Anzugsdrehmoment (siehe Seite 10) beachten. 8. Spannkappe auf den montierten Stecker schrauben und mit ODU Gabelschlüssel anziehen (D). Ggf. Gewinde (E) mit Sicherungs kleber benetzen (siehe Seite 10). Damit ist die Montage beendet. www.odu.de...
-
Seite 6: Montage Kabelteil Größe
010.013.004.000.000 ODU MEDI-SNAP® Montageanleitungen Montage Kabelteil Größe 1 Spannmutter (Bauform 1) Gehäuse Löteinsatz Spannzange Spannmutter für Knickschutztülle Knickschutztülle (Bauform 2) 1. Spannmutter und Spannzange über das Kabel schieben. 2. Kabel und Leiter abisolieren (siehe Seite 10). 3. Einzeladern vorverzinnen. 4. Litzen (A) gemäß Belegungsplan anlöten. - Seite 7 010.013.004.000.000 ODU MEDI-SNAP® Montageanleitungen 5. Spannzange gegen den Kontakteinsatz schieben. Achtung! Kontakte nicht beschädigen. 6. Das montierte Kabel unter Berücksichtigung der Führungen (B) in das Gehäuse schieben. 7. Spannmutter auf das montierte Kabelteil schrauben und anziehen. Achtung! Anzugsdrehmoment (siehe Seite 10) beachten.
- Seite 8 010.013.005.000.000 ODU MEDI-SNAP® Montageanleitungen Montage gerader Stecker Größe 2 Spannmutter (Bauform 1) Gehäuse Löteinsatz Spannzange Spannmutter für Knickschutztülle Knickschutztülle (Bauform 4) 1. Spannmutter und Spannzange über das Kabel schieben. 2. Kabel und Leiter abisolieren (siehe Seite 10). 3. Einzeladern vorverzinnen.
- Seite 9 010.013.005.000.000 ODU MEDI-SNAP® Montageanleitungen 5. Spannzange gegen den Kontakteinsatz schieben. Achtung! Kontakte nicht beschädigen. 6. Das montierte Kabel unter Berücksichtigung der Führungen (B) in das Steckergehäuse schieben. 7. Spannmutter auf den montierten Stecker schrauben und anziehen. Achtung! Anzugsdrehmoment (siehe Seite 10) beachten.
- Seite 10 Achtung! Bei Verwendung von nicht freigegebenen Klebstoffen und Reinigungsmittel können zeitversetzt Risse auftreten. 4. Werkzeug/Zubehör – ODU Gabelschlüssel: siehe ODU MEDISNAP Produkt katalog, Kapitel Zubehör und Werkzeuge – ODU Crimpzangen: siehe ODU MEDISNAP Produkt katalog, Kapitel Zubehör und Werkzeuge. www.odu.de...
