Gude Expert Net Control 2312 Benutzerhandbuch
Inhaltszusammenfassung für Gude Expert Net Control 2312

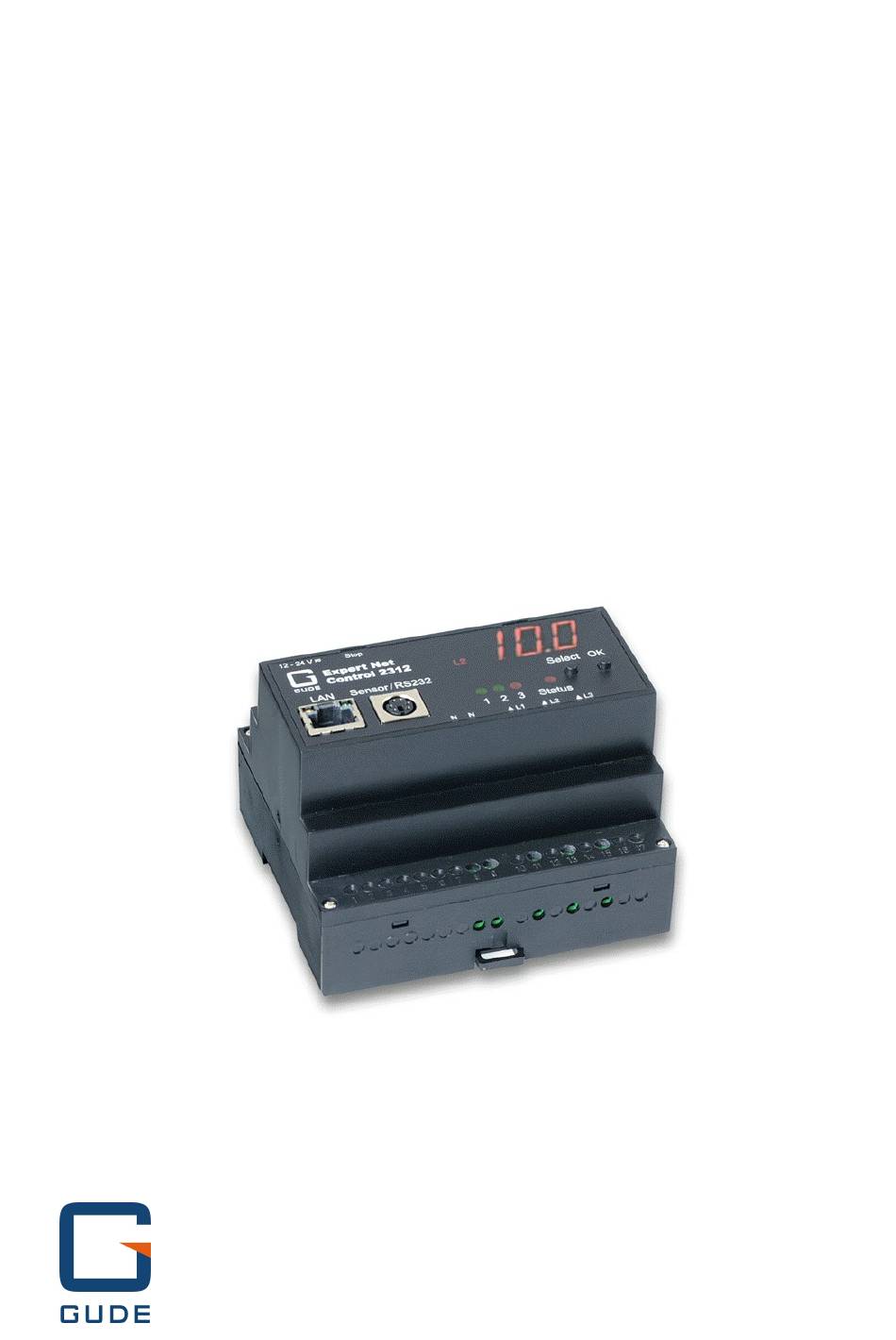

- Seite 1 Benutzerhandbuch Expert Net Control 2312 © 2016 Gude Analog- und Digitalsysteme GmbH Handbuch Ver. 1.1.0 ab Firmware Ver. 1.00...
-
Seite 2: Haben Sie Ihre Gude-Geräte Immer Im Blick - Und Im Gri Ff
Sensorwerte mit Min-/Max-Anzeige, Energieverbrauch sowie Zustand der Ein- und Ausgänge mit Watchdogfunktionen. Insbesondere können angeschlossene Verbraucher mit Gude Control per Fernzugriff geschaltet werden. "Gude Control" ist für die Expert Net Control 2312 Serien verfügbar und lässt sich kostenlos im Google Play Shop und iTunes-Store herunterladen. -
Seite 3: Inhaltsverzeichnis
Expert Net Control 2312 Inhalt Inhalt Kapitel 1 Gerätebeschreibung Sicherheitserklärung Lieferumfang Beschreibung Anschluss und Inbetriebnahme Stop Eingang Blockschaltbild Status LED Bootloader-Modus Firmware-Update 1.10 Technische Daten 1.11 Energiemessung 1.12 Sensor Kapitel 2 Bedienung Bedienung am Gerät Bedienung über das Webinterface Bedienung über die serielle Schnittstelle... -
Seite 4: Expert Net Control 2312
Expert Net Control 2312 Inhalt Syslog Email Kapitel 5 Support Kontakt Konformitätserklärungen... -
Seite 5: Kapitel 1 Gerätebeschreibung

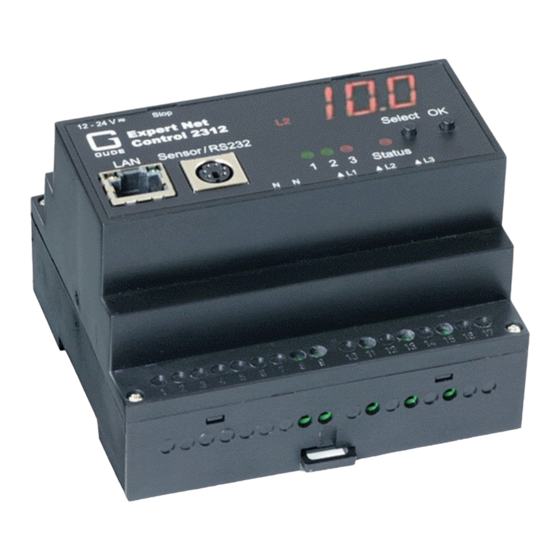

· Expert Net Control 2312 · CD-ROM und Anleitung Beschreibung Der Expert Net Control 2312 ist ein universell einsetzbares Gerät, welches sich zum Schalten und Überwachung von Spannungen eignet. Das Gerät hat folgende Features: · Hutschienenmontage · 2312: 3 schaltbare, potenzialfreie Relaisausgänge mit Schaltspannung (230V AC 16A). -
Seite 6: Anschluss Und Inbetriebnahme
Expert Net Control 2312 Gerätebeschreibung · Programmierbare Ein-/Ausschaltsequenz · Firmware-Update im laufenden Betrieb über Ethernet möglich · HTTP 1.1, E-Mail, DHCP, SNMPv1 (Traps), SNMPv2c (Traps), Syslog · Zugriffsschutz durch IP-Zugriffskontrolle · Zugriffsschutz durch optionales HTTP-Passwort · Steuerbar über iOS- und Android-App ·... -
Seite 7: Stop Eingang
Expert Net Control 2312 Gerätebeschreibung 12. ENC2312: 3 Relais Eingänge Inbetriebnahme · Verbinden Sie das Gerät mit einem Steckernetzteil (12V-24V AC oder DC). · Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45). · Verbinden Sie den Neutralleiter mit dem Neutralleiter-Anschluss (11) ·... -
Seite 8: Blockschaltbild
Expert Net Control 2312 Gerätebeschreibung Blockschaltbild Blockschaltbild für Expert Net Control 2312... -
Seite 9: Status Led
Expert Net Control 2312 Gerätebeschreibung Status LED Die Status-LED zeigt Ihnen verschiedene Zustände direkt am Gerät an: · rot: Das Gerät ist nicht mit dem Ethernet verbunden. · orange: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen sind nicht zugewiesen ·... -
Seite 10: Werkszustand
Expert Net Control 2312 Gerätebeschreibung per Taster: · Halten Sie beide Taster für 3 Sekunden gedrückt (Nur wenn das Gerät 2 Taster hat) oder · Entfernen und Verbinden Sie die Betriebsspannung ohne einen Taster zu betätigen per Software: · Starten Sie GBL_Conf.exe ·... -
Seite 11: Technische Daten
Expert Net Control 2312 Gerätebeschreibung mit "Save Config" abspeichern. Wenn nach einem Firmware-Update die Webseite nicht mehr korrekt dargestellt wird, kann das im Zu- sammenspiel von Javascript mit einem veralteten Browser-Cache zusammenhängen. Nicht immer hilft ein Ctrl-F5, es empfiehlt sich, manuell in den Browser Optionen den Cache explizit zu löschen. Alterna- tiv kann man testweise auch den Browser im "Privaten Modus"... -
Seite 12: Energiemessung
0,001 < 1,5% (total) Wirkenergie 9.999.999,999 0,001 < 1,5% (temp) Es können bauartbedingt nur Wechselströme gemessen werden, keine Gleichströme. Sensor 1.12 Am Expert Net Control 2312 kann ein externer Sensor der Firma Gude angeschlossen werden. Aktuell sind folgende Sensoren verfügbar:... -
Seite 13: Kapitel 2 Bedienung
Expert Net Control 2312 Gerätebeschreibung Tem peratursensor 7001 Kabellänge Anschluss Mini-DIN Temperaturbereich -20°C bis +80°C bei ±2°C (maximal) und ±1°C (typisch) Feuchte/Tem peratursensor 7002 Kabellänge Anschluss Mini-DIN Messbereich Temp: -20 bis +80°C, ±0,5°C (maximal) und ±0,3°C (typisch) Feuchte: 0-100%, ±3% (maximal) und ±2% (typisch) Der Sensor wird nach dem Anschliessen automatisch erkannt. -
Seite 14: Bedienung Über Das Webinterface
Nach Ablauf der ausgewählten Zeit wird er automatisch in den zweiten vorher fest- gelegten Zustand geschaltet. Optional kann das Gerät auch über ein Perl-Script oder externe Programme wie wget geschaltet wer- den. Mehr Informationen dazu erhalten Sie in unserem Support-Wiki unter www.gude.info/wiki. -
Seite 15: Bedienung Über Die Serielle Schnittstelle
Expert Net Control 2312 Bedienung Bedienung über die serielle Schnittstelle Alternativ zum Ethernet-Anschluss gibt es einen seriellen Anschluss, über den die Power Ports ge- schaltet werden können. Sie benötigen dazu ein Terminalprogramm wie beispielsweise das von Win- dows kostenlos mitgelieferte HyperTerminal. -
Seite 16: Kapitel 3 Konfiguration
Netzwerkkonfiguration per Software Zur Ansicht und Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nut- zen. Das Programm ist kostenlos auf unserer Webseite www.gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmware-Up-... - Seite 17 Expert Net Control 2312 Konfiguration Interface GBL_Conf Starten Sie das Programm und gehen Sie nun im Programm im Menü "Search" auf "All Devices". Aus der angezeigten Liste können Sie das entsprechende Gerät auswählen. Im unteren Teil der linken Hälf- te des Programmfensters werden nun die aktuellen Netzwerkeinstellungen des Geräts angezeigt. Han- delt es sich bei der angezeigten IP-Adresse um die Werkseinstellung (192.168.0.2), ist entweder kein...
-
Seite 18: Konfiguration Per Webinterface
Expert Net Control 2312 Konfiguration Konfiguration per Webinterface Rufen Sie das Webinterface wie folgt auf: http://"IP-Adresse des Geräts"/ und loggen Sie sich ein. Über die Schaltfläche "Configuration" haben Sie nach dem Login die Möglichkeit in das Konfigurati- onsmenü zu gelangen. -
Seite 19: Einschaltüberwachung
Expert Net Control 2312 Konfiguration Choose Output Port to configure: Dieses Feld dient zur Selektion des Output Ports der konfiguriert wer- den soll. Label: Hier kann ein Name mit maximal 15 Zeichen für jeden der Output Ports vergeben werden. Dieser Name wird auch auf der Statusseite angezeigt. - Seite 20 Expert Net Control 2312 Konfiguration Enable watchdog: Aktiviert die Watchdog Funktion für diesen Power Port. Watchdog action: Bei der Einstellung reset wird der Power Port ausgeschaltet, und nach der in der Re- set Duration eingestellten Zeit wieder eingeschaltet. Bei off bleibt der Power Port deaktiviert.
-
Seite 21: Configuration - Ip Address
Expert Net Control 2312 Konfiguration Ping retries: Nach dieser Anzahl von aufeinander folgenden, nicht beantworteten Ping requests gilt das Gerät als inaktiv. retry BOOTING after RESET failure: !!! Achtung, setzten Sie diesen Punkt nur auf "yes", wenn das zu überwachende Gerät niemals eine lange Bootzeit benötigt !!! Im Auslieferungszustand (nicht aktiviert) überwacht der Watchdog das angeschlossene Gerät. -
Seite 22: Configuration - Ip Acl
Expert Net Control 2312 Konfiguration Hostname: Hier kann ein Name mit maximal 15 Zeichen vergeben werden. Mit diesem Namen erfolgt die Anmeldung beim DHCP-Server. Sonderzeichen und Umlaute können zu Problemen im Netzwerk führen. IP Address: Die IP Adresse des Gerätes. -
Seite 23: Configuration - Http
Expert Net Control 2312 Konfiguration Eintrag in der IP ACL Bedeutung 192.168.0.123 der PC mit der IP Adresse „192.168.0.123" kann auf das Gerät zugreifen 192.168.0.1/24 alle Geräte des Subnetzes „192.168.0.1/24“ können auf das Gerät zugreifen Sollten Sie sich hier aus Versehen „ausgesperrt“ haben, aktivieren Sie den Bootloader-Modus und de- aktivieren Sie mit Hilfe der GBL_Conf.exe die IP ACL. -
Seite 24: Configuration - Sensors
Expert Net Control 2312 Konfiguration 3.2.6 Configuration - Sensors Choose sensor port: Wählt einen Sensortyp aus um ihn zu konfigurieren. Die erste Ziffer "1:" gibt die Nummer des Sensorports an (nur wichtig bei Geräten mit mehr als einem Sensor Anschluss). Danach folgt die Sensor Bezeichnung (z.B. -
Seite 25: Configuration - Snmp
Expert Net Control 2312 Konfiguration 49,1 °C - unterhalb der oberen Grenze, aber im Hysteresebereich 49,0 °C - unterhalb der oberen Grenze, aber im Hysteresebereich 48,9 °C - eine Meldung für das Überschreiten der oberen Grenze inklusive Hysteresebereich wird er- zeugt 3.2.7... -
Seite 26: Configuration - Syslog
Expert Net Control 2312 Konfiguration 3.2.8 Configuration - Syslog Enable Syslog: Hier können Sie einstellen, ob die Syslog-Informationen über das Netzwerk weitergege- ben werden sollen. Syslog Server: Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog-Informationen übertragen werden sollen. -
Seite 27: Kapitel 4 Protokolle
Expert Net Control 2312 Konfiguration Recipient address: Geben Sie hier die E-Mailadresse des Empfängers ein. Enable authentification: Falls der E-Mailserver eine Authentifizierung erfordert, wählen Sie diese Funkti- on aus. Username: Der Benutzernamen, mit dem sich beim E-Mailserver angemeldet wird. Set new password: Tragen Sie hier das Passwort, für die Anmeldung beim E-Mailserver, ein. -
Seite 28: Syslog
Expert Net Control 2312 Protokolle · Änderung des Sensor Digitaleingangs · Überschreiten von Max/Min Werten der gemessenen Stromaufnahme Syslog Syslog-Nachrichten sind einfache Textnachrichten die per UDP an einen Syslog-Server verschickt wer- den. Unter Linux wird normalerweise ein Syslog-Daemon bereits laufen (z.B. syslog-ng), für Windows- Systeme (z.B. -
Seite 29: Kapitel 5 Support
Support Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team. Weiterhin stellen wir in unserem Support-Wiki unter www.gude.info/wiki FAQs und Konfigurations-Beispiele zur Verfügung. -
Seite 30: Konformitätserklärungen
Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich EN 50581:2012 der Beschränkung gefährlicher Stoffe / Technical documentation for the assessment of electrical and electronic products w ith respect to the restriction of hazardous substan- Köln, 29.9.2014 Dr. Michael Gude, Geschäftsführer / General manager, CEO... - Seite 31 Expert Net Control 2312 © 2016 Gude Analog- und Digitalsysteme GmbH 25.02.2016...
