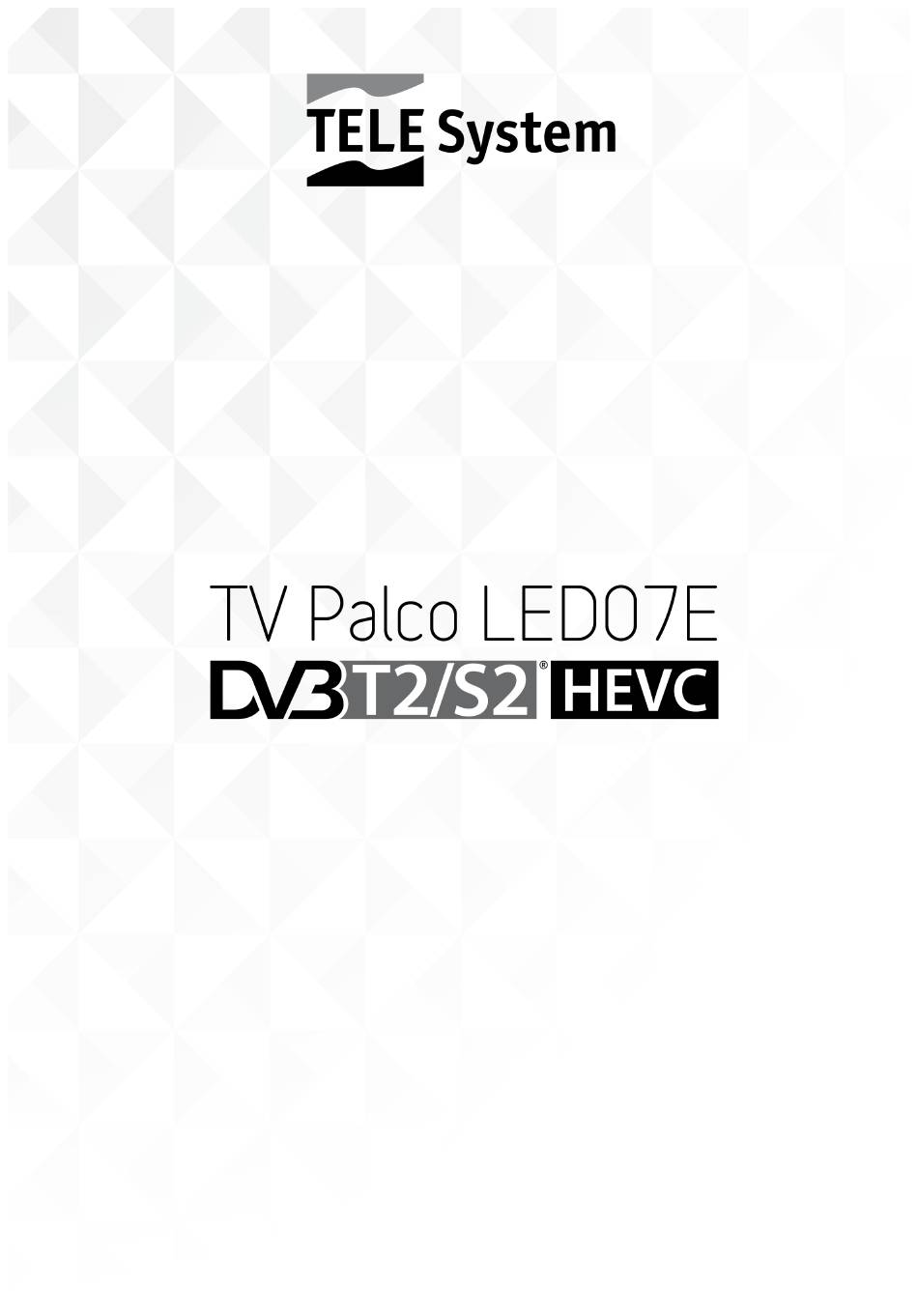

- Seite 1 TELE System [Usare una citazione significativa del documento per attirare l'attenzione del lettore o usare questo spazio per enfatizzare un punto chiave. Per posizionare questa casella di testo in un punto qualsiasi della pagina, è sufficiente trascinarla.]...
- Seite 3 Wohngebiet variabel und hängt von der Ausrichtung/Funktionsfähigkeit der Antennenanlage sowie von der Leistung der terrestrisch digitalen oder SAT- Verstärker ab. TELE System Digital Srl weist darauf hin, dass aufgrund möglicher, auf eine Produktverbesserung zielender Software bzw. Hardware-Änderungen das jeweilige Produkt von der vorliegenden Anleitung abweichen könnte.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ....................... 3 Beschreibung TV-Gerät ..................5 Frontseite ....................5 Tastatur ....................5 Rückseitige Anschlüsse ................ 6 Anschlüsse ......................7 Antennen-/Kabelsender-Anschluss ............. 7 Anschluss an eine externe Vorrichtung Gerät ........7 Fernbedienung ....................... 8 Standard. Fernbedienung ..............8 Vereinfachte Fernbedienung ..............9 Batterien einlegen ................ -
Seite 5: Sicherheit
Automatische Abtastung ..............19 Sicherheit – Systemsperre ................19 Bild-Menü ......................20 Ton-Menü ......................20 Uhrzeiteinstellung ..................... 21 Menü Einstellungen ..................21 USB Mediaplayer ....................22 Fehlerbeseitigung ....................23 Technische Merkmale ..................24 1 Sicherheit ACHTUNG, WICHTIGER HINWEIS: VORBEUGUNG STROMSCHLÄGEN SOLLTE DER RÜCKSEITIGE DECKEL NIEMALS ENTFERNT WERDEN. - Seite 6 gelangen, muss das Netzkabel umgehend getrennt und Fachpersonal herangezogen werden. Der LED/LCD-Bildschirm kann bei Bedarf mit einem weichen, leicht angefeuchteten Tuch gewischt werden. Hierzu muss das TV-Gerät vom Netz getrennt werden. Lösungsmittel wie z.B. Benzol sind zur Reinigung des Fernsehers zu vermeiden, da die Bildschirmfläche dadurch beschädigt wird.
-
Seite 7: Beschreibung Tv-Gerät
2 Beschreibung TV - Gerät 2.1 Frontseite LED: Statusanzeige, Rot = Standby, Grün= An IR Sensor: Empfangssensor an der Fernbedienung Achtung: Die Anordnung der LED-Leuchten und des IR-Sensors am Gerät könnten von der Abbildung abweichen. 2.2 Tastatur Die Befehlstasten befinden sich auf der rechten Seite des TV-Geräts. Vorhandene Tasten (von links nach rechts) Vol +: Erhöht die Lautstärke... -
Seite 8: Rückseitige Anschlüsse
2.3 Rückseitige Anschlüsse Auf der Gerät-Rückseite befinden sich die Anschlüsse sowie die A/V-Eingänge- Waagerecht: (von links nach rechts): 12V-Versorgung (DC IN 12V) Kopfhörerausgang (Jack 3,5 mm) VGA-Port (PC) SCART-Eingang Toneingang PC (PC Audio IN) RF-SATELLIT-Antenneneingang (Typ F) RF-TERRESTRISCH-Antenneneingang (IEC) Digitaler Koaxialausgang (COAXIAL) Senkrecht (von oben nach unten) Komponent-Eingang ((YPbPr, Adapter erforderlich) RCA-Eingang, Video+Audio (AV, Adapter erforderlich) -
Seite 9: Anschlüsse
3 Anschlüsse 3.1 Antennen-/Kabelsender-Anschluss Die Fernsehkanäle können durch Anschließen an folgende Vorrichtungen angesehen werden: Terrestrische bzw. SAT-Antennenanlage. In beiden Fällen wird das Antennenkabel (75 Ω)) an die Koaxialbuchsen auf der Gerät-Rückseite angeschlossen. 3.2 Anschluss an eine externe Vorrichtung Gerät Über SCART: Es ist sicherzustellen, dass sowohl der Fernseher als auch das externe Gerät ausgeschaltet sind. -
Seite 10: Fernbedienung
4 Fernbedienung 4.1 Standard. Fernbedienung POWER: Standby-Modus wird aktiviert/deaktiviert Mute: Der Ton wird vorübergehend ausgeschaltet. NUMERISCHE TASTEN: Direkte Kanalanwahl EPG: Elektronischer Programmführer (EPG) Recall: Zurück zum zuletzt angewählten Programm PICTURE: ändert den Video-Modus. SOUND: ändert den Audio-Modus SLEEP: Zeituhr-Einstellung für das Ausschalten MENU: ruft das Hauptmenü... -
Seite 11: Vereinfachte Fernbedienung
TV/RADIO: Wechselt zwischen Radio-Programmen SUBTITLE: Aktiviert die Untertitel (falls vorhanden) TXT Zugang zu Teletext TASTE FASTEXT ROT TASTE FASTEXT GRÜN TASTE FASTEXT GELB TASTE FASTEXT BLAU 4.2 Vereinfachte Fernbedienung POWER: Standby wird aktiviert/deaktiviert TXT Teletext-Zugang EXIT: verlässt das Menü. NUMERISCHE TASTEN: Direkte Kanal-Anwahl Source: Anwahl der Quelle. -
Seite 12: Batterien Einlegen
4.3 Batterien einlegen Die Batterien sollen ersetzt oder eingelegt werden: Zum Zeitpunkt des Produktkaufs • Wenn die Fernbedienung nicht korrekt funktioniert • Klappen Sie den kleinen Deckel auf der Rückseite der Fernbedienung auf, legen Sie 2 Batterien (AAA) ein und beachten Sie dabei die im Gehäuse gezeigte Polarität. -
Seite 13: Grundfunktionen
6 Grundfunktionen 6.1 Einschalten/Standby Ist das TV-Gerät im Betrieb, wird es mit Taste Power von der Fernbedienung aus ausgeschaltet. Die LED-Leuchte an der Gerät-Frontseite geht von Farbe Grün auf Rot über. Um den Fernseher wieder einzuschalten, Taste Power (an der Fernbedienung oder am TV-Gerät) drücken. -
Seite 14: Beschreibung Hauptmenü
PC: Aktiviert den PC-Modus USB: Zugang zu den auf dem USB-Datenträger gespeicherten Daten (s Kap. 16) 6.7 Beschreibung Hauptmenü. Mit Taste MENU Hauptmenü aufrufen, mit Tasten ▲/▼ und t / u innerhalb der Menü-Titel surfen. Taste MENU geht zum vorherigen Menü zurück, mit EXIT wird das Menü... -
Seite 15: Dvb-Modus
ACHTUNG: Die automatische Suche löscht sämtliche zuvor gespeicherten Kanäle 7 DVB - Modus Der Empfang der Digitalkanäle wird mit Taste Source und durch Anwählen von DTV aktiviert. Die Abtastung der in der jeweiligen Region verfügbaren Frequenzen kann per automatische (s. Abschnitt 6.9) oder manuelle Suche erfolgen. ACHTUNG: Der Empfang und somit das Ansehen der terrestrischen Digital- oder SAT- Kanäle hängt von der verfügbaren Signalstärke und -Qualität ab. -
Seite 16: Favoriten-Liste
Rote Taste (Löschen): um einen oder mehrere Kanäle zu löschen jeweiligen Kanal mit Pfeiltasten ▲ / ▼ anwählen, dann mit der roten Taste Löschen bestätigen. Blaue Taste (Springen): Kanal anwählen und Blaue Taste drücken. Ist der Kanal aktiviert, so kann er erst nach Aufrufen über die numerischen Tasten an der Fernbedienung angesehen werden. -
Seite 17: Einfache Anlage
Durch Ändern der Parameter DiSEqC 1.0/1.1, DiSEqC 1.2, DiSEqC 1.3 ergeben sich drei verschiedene Konfigurationsmodi. 8.1 Einfache Anlage Für LNB. Einzelkonverter-Satellitenanlagen mit direkter Verbindung zwischen TV-Gerät und Satellitenschüssel werden keine DiSEqC-Befehle oder sonstige spezielle Kommunikationsprotokolle verwendet. 8.1.1 Konfiguration von Antenne und Satellit Im Menü... -
Seite 18: Scr-Anlage/Unicable
8.2 SCR-Anlage/Unicable Einzelkonverter-(LNB)/Satelliten-Antennenanlagen SCR/Unicable- Technik zur Verteilung des SAT-Signals auf mehrere Receiver anhand eines einzigen Kabels, muss Typ LNB mit Wert Unicable eingestellt und entsprechend konfiguriert werden: IF-Kanal : Nummer, die dem jeweiligen TV-Gerät/Receiver zugeteilten Kanal in der SCR-Anlage entspricht. Jeder an dieselbe Anlage angeschlossene Receiver muss je einen IF-Kanal verwenden. -
Seite 19: Kanalsuche Nach Satellit
LNB-Typ: Untere/obere Frequenz des lokalen Converter-Oszillators LNB-Versorgung : LNB-Versorgung zum Schalten zwischen horizontaler und vertikaler Polarisation 22K 22KHz- Schaltsignal zwischen oberen und unterem Frequenzband Tone Burst : nein. DiSEqC 1.0 o DiSEqC 1.1 : Entsprechende LNB-Nummer je nach Antennenanlage anwählen (z.B. Dual-Feed): HotBird 13°E auf LNB1 und Astra 19.2°E auf LNB2). -
Seite 20: Diseqc 1.3
Anschließend muss anhand der ROTEN Taste Limit einstellen die Begrenzung der West- und Ost-Ausrichtung der Anlage eingestellt werden. Kontinuierliche Bewegung : verstellt den Motor nach Ost/West über Pfeiltasten ◄/►. Schritt-Bewegung verstellt den Motor schrittweise. West-Limit festlegen : Definiert die Motorbegrenzung nach Westen hin Ost-Limit festlegen : Definiert die Motorbegrenzung nach Osten hin Zu Ausgangslage : Ruft die voreingestellte Motorposition auf (entspricht im Normalfall „0“... -
Seite 21: Automatische Abtastung
Der geografische Standort wird mit der GRÜNEN Taste Standort: eingestellt Position: Eine der verfügbaren Optionen oder Manual anwählen, um die Position manuell einzustellen. Längengrad: Ost oder West anwählen Längenwinkel: Entsprechenden Längengrad-Wert eingeben Breitengrad: Nord oder Süd anwählen Breitenwinkel: Entsprechenden Breitengrad-Wert eingeben Exit speichert die Einstellungen und geht zurück zum vorherigen Fenster, Kanalsuche wie im Abschnitt 8.1.2fortsetzen. -
Seite 22: Bild-Menü
Sperre beheben: Beseitigt sämtliche vom Benutzer eingestellten Sperren. Einstellung Hotel-Modus: Aktiviert die Hotel-Funktion, die nach Eingabe des Passwortes persönliche Menü-Einstellungen und weitere Funktionen ermöglicht. ACHTUNG: Funktion Hotel-Modus wird über das Betriebsmenü aktiviert. Bei weiteren Fragen bitte Seite „Häufige Fragen“ (FAQ) auf unsere Website einsehen. PIN-Nummer notieren und sicher aufbewahren. -
Seite 23: Uhrzeiteinstellung
Audiodeskription: Aktiviert und regelt die Lautstärke der Audiodeskription für Sehbehinderte. (falls für das jeweilige Programm verfügbar). Tonart: Verfügbare Modi sind Stereo, Dual I, Dual II und Mix. 12 Uhrzeiteinstellung Im Menü Einstellungen kann die Uhrzeit per Anwahl der landspezifischen Zeitzone (GMT) eingestellt werden. Folgende Optionen sind ferner verfügbar Zeitzone: Einstellung/Änderung der jeweiligen Zeitzone:. -
Seite 24: Usb Mediaplayer
14 USB Mediaplayer Über dieses Menü können eigene Inhalte aus dem über den USB-Eingang an das TV-Gerät angeschlossenen Datenträger angesehen werden. Der Zugang zu der Mediaplayer-Funktion erfolgt über das Quellenverzeichnis (Taste Source) oder über Taste USB. Nach Anwählen der abzuspielenden Datei erscheinen auf dem Bildschirm ausschließlich Dateien selben... -
Seite 25: Fehlerbeseitigung
15 Fehlerbeseitigung Diese Seite behandelt die gängigsten Störungen und liefert die Lösungen dazu. Bevor Sie Kontakt zum Service aufnehmen (Garantie), sollten Sie die in der Tabelle enthaltenen Anweisungen befolgen. Kein Audio-/Video-Signal ˜ ˜ ˜ ˜ ˜ vorhanden Tonstörung Bild OK ˜... -
Seite 26: Technische Merkmale
16 Technische Merkmale Modell PALCO20 LED07E – PALCO22 LED07E - PALCO24 LED07E Diagonale 19,5” (49,5 cm) 17:9 breit Display Diagonale 21,5” (54,6 cm) 16:9 breit Diagonale 23,6” (59,9 cm) 16:9 breit 1366(H) x 768(V) – HD READY Auflösung 1920(H) x 1080(V) – HD PALCO22 Kontrastverhältnis 3000:1 Helligkeit... - Seite 28 TV LED PALCO24 LED07E T2/S2 HEVC 28000115 TV LED PALCO22 LED07E T2/S2 HEVC Tele System Digital erklärt in eigener Verantwortung, dass das vorliegende Produkt die grundlegenden Anforderungen der EU-Richtlinien 2014/30/EU (ElectroMagnetic Compatibility - EMC), 2014/35/EU (Low Voltage Directive - LVD), 2014/53/EU (Radio Equipment Directive) und 2009/125/EG, Verordnung Nr.642/2009, 801/2013 (EUP -Energy Using Product) entspricht, unter...
