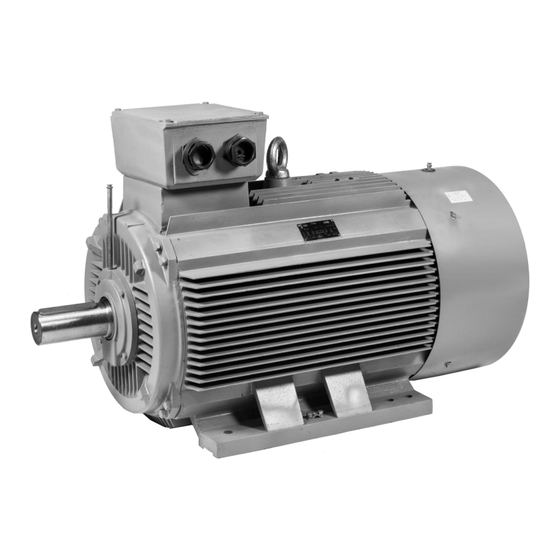

Omec OMT1 Betriebs- Und Wartungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Omec OMT1
Inhaltszusammenfassung für Omec OMT1
- Seite 1 – Betriebs- und Wartungsanleitung – OMT1 & OMT2 Motoren Seite 1 von 10...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Allgemeines Wareneingang Aufstellung Kupplung Direkte Kupplung Indirekte Kupplung 4.2.1 Flachriemen oder Keilriemen 4.2.2 Ritzel Kupplungselemente Elektrischer Anschluß Allgemeines Schaltung Inbetriebnahme Wartung Staub Feuchtigkeit Verschleiß und Schwingverhalten Schmierung Auswechseln von Kugel und Rollagern Lagertypen Schmierintervall der Lager 10 Entsorgung 11 Motor Ersatzteilliste / Ersatzteilzeichnung Seite 2 von 10... -
Seite 3: Allgemeines
1 Allgemeines Die Betriebs bzw. Wartungsanleitung bezieht sich auf Drehstrommotoren mit Kurzschlußläufern mit einer kleinen bis mittleren Leistung, in geschlossener, oberflächengekühlter Ausführung, ausgerüstet mit Kugel- oder Rollenlagern mit Fettschmierung. 2 Wareneingang Nach dem Empfang der Motoren ist das Verpackungsmaterial zu entfernen. Achten Sie bitte auf mitgelieferte Teile. -
Seite 4: Indirekte Kupplung
Teilen keine größere Abweichung als 0,05-0,1mm zu tolerieren. Es ist ein weitverbreiteter Irrglaube, dass bei Verwendung einer elastischen Kupplung weniger Sorgfalt nötig wäre. Der Einsatz einer starren Kupplung ist nicht zu empfehlen. 4.2 Indirekte Kupplung 4.2.1 Flachriemen oder Keilriemen Der Motor ist so zu montieren z.B. auf Spannschienen, dass die Spannung des Flachriemens oder des Keilriemens eingestellt werden kann. -
Seite 5: Elektrischer Anschluß
Eine Montage im warmen Zustand hat den Vorzug, dass das aufzuziehende Teil sich leichter montieren lässt. Hierbei wird der zu montierenden Teil auf 100°C erwärmt. Das Montieren kann auch durch Aufdrücken mit einer Platte und einer Schraube in der Zentrierbohrung im Wellenende geschehen. Zum Ab- bzw Aufziehen der genannten Komponenten ist ausschließlich sachgemäßes Werkzeug zu verwenden. -
Seite 6: Inbetriebnahme
Δ - Schaltung - Schaltung Abb. 1: Dreiecks-Schaltung Abb. 2: Stern-Schaltung Wird der Motor dagegen mit einem Stern/Dreieck-Schalter eingeschaltet, dann ist der Motor nur geeignet für eine Spannung zwischen den Phasen, übereinstimmend mit der niedrigsten auf dem Leistunsschild angegebenen Spannung. Bei Anschluss des Motors müssen die Verbindungsbrücken auf dem Klemmenbrett entfernt werden, die Stern und Dreieckverbindungen werden während des Anlaufs hintereinander im Schalter gemacht. -
Seite 7: Wartung
7 Wartung gänzlich geschlossenen, oberflächengekühlten Drehstrom Kurzschluss- läufermotoren erfordern äußerst wenig Kontrolle und Wartung. Dennoch ist es empfehlenswert, die Motoren regelmäßig zu inspizieren, um Störungen vorzubeugen, die durch Verschmutzung, Feuchtigkeit, Schwingungen, zu wenig oder zuviel Schmierung der Lager verrursacht werden können. 7.1 Staub Die äußeren Teile von gänzlich geschlossenen Motoren, besonders die Kühlrippen oder Kühlkanäle müssen möglichst sauber gehalten werden um die Wärmeabfuhr... -
Seite 8: Auswechseln Von Kugel Und Rollagern
OMT2-56 6201 2RZ C3 6201 2RZ C3 OMT2-63 6201 2RZ C3 6201 2RZ C3 OMT2-71 2/4/6 6202 2RZ C3 6202 2RZ C3 OMT1/OMT2-80 2/4/6/8 6204 2RZ C3 6204 2RZ C3 OMT1/OMT2-90 2/4/6/8 6205 2RZ C3 6205 2RZ C3 OMT1/OMT2-100 2/4/6/8... -
Seite 9: Schmierintervall Der Lager
9 Schmierintervall der Lager Unter " Schmierintervall" wird die Anzahl der Betriebsstunden verstanden, wonach Kugellagerfett erneuert werden muss Maschinen Nachschmiereinrichtung und Fettventil die Lager nachgeschmiert werden müssen. Elektromotoren können unter sehr unterschiedlichen Umständen betrieben werden. Sie können z.B. hohen Temperaturen in sehr warmen Räumlichkeiten, niedrigen Temperaturen in Kühlzellen oder starken Temperaturschwankungen ausgesetzt sein. -
Seite 10: Motor Ersatzteilliste / Ersatzteilzeichnung
11 Motor Ersatzteilliste / Ersatzteilzeichnung Drei-Phasen Motor mit Kurzschlußläufer V-, Wellendichtring AS 22 Befestigungsschrauben Adapterplatte Befestigungsschraube Lagerdeckel AS 23 Hebeöse Lageraußendeckel AS 24 Seegering Lager AS Fetteinlass Nachschmiereinrichtungs AS 25 Lager AS Fettauslass Nachschmiereinrichtungs AS 26 Lagerinnendeckel AS B5-Flanschlagerschild AS 27 Passfeder DE B3-Lagerschild AS 28 Rotor...
