favero TIMER 9B Montageanleitung Seite 8

11.
2 12:37
ANZEIGE UND PROGRAMMIERUNG DES
ZEITSIGNALS.
Die PHASE wird übersprungen, wenn in der
Tag Stunde Minuten
PHASE 5 das Zeitsignal AUSGESCHLOSSEN wurde. Die erste Zahl auf ,
der linken Seite leuchtet und zeigt den Wochentag an und reicht von 1
(Montag) bis 7 (Sonntag). Um den entsprechenden Tag einzugeben,
werden die Tasten (+) und (-) verwendet. Nachdem der korrekte Wert
eingegeben wurde, wird der Schlüssel INSTALLA TION gedreht und
dadurch beginnt die Stunde zu leuchten. Eingabe der exakten Stunde und
danach wieder den Schlüssel drehen, wodurch man zu den Minuten
gelangt, die nun eingegeben werden. Um zur nächsten Phase zu gelangen
wird TARIFF betätigt.
12.
1_ 0:00
ANZEIGE UND PROGRAMMIERUNG VON
ZEITAUSSCHNI TTEN.
Tag Tarif Stunde Minuten
Diese PHASE wird übersprungen sofern in der
PHASE 5 die Zeitzonen nicht befähigt wurden. Die Programmierung aller
Zeiten, in denen ein Tarifwechsel erfolgen muß, erfordert einen gewissen
Zeitaufwand, da die ganze Woche durchlaufen werden muß, Tag für Tag.
Darum ist es ratsam wenn Sie sich, beginnend bei Montag, die Zeiten auf
ein Blatt schreiben, zu denen ein Tarifwechsel erfolgen soll und
desweiteren welcher der 3 verfügbaren Tarife zu jeder der besagten Zeiten
in Funktion tritt. Die möglichen Zeiten gehen von einer halben Stunde zur
nächsten. Wie auf dem obigen Bild ersichtlich, beginnt man beim Tag 1
(Montag) zur Stunde NULL. Seitlich der Nummer, die den Tag angibt, ist
mittels einem Symbol, das von 1 er bis 3 waagerechten Linien reichen
kann, angezeigt, welcher der 3 Zeittarife zur angegebenen Zeit in Funktion
ist. Durch Drehen des Schlüssels INSTALLATION werden die Tarife 1, 2, 3
_
_ _ _ _ _
( )
. gewähit. Nach der Entscheidung des Tarifs zur Stunde NULL
am Montag wird die Uhrzeit mittels der Taste + (oder ruckwärts mit der
Taste -) in halbstündiger Weise eingegeben, dabei kontrollieren, daß der
eingegebene Tarif unverändert bleibt, bis die neue Zeit erreicht wird, zu der
ein Tarifwechsel erfolgen soll. Es wird erneut der Schlüssel
INSTALLATION verwendet, um den neuen Tarif zu wählen und danach
wird wieder mit der Zeit fortgefahren. Nach 23:30 Uhr am Montag, gelangt
man zur Stunde Null am Dienstag und das geht so weiter bis um 23:30 Uhr
am Tag 7 (Sonntag). Es konnen 28 Tarifwechsel im Verlauf einer Woche
programmiert werden. Sollte dieser Wert überschritten werden, erscheint
auf der Anzeige das Wort FULL. Um schnell mit den Zeiten vorwärts oder
rückwärts zu gelangen, werden die Tasten + und (-) gedrückt gehalten.
Nach Beendigung können Sie nun die gesamte Woche absuchen und den
vorhandenen Tarif für jeden Zeitabschnitt überprüfen. Um die
Programmierung zu beenden wird TARIFF betätigt.
FUNKTIONSABL AUF
Durch den Schlüssel START PLAY öffnet sich das Fach Kugeln und das
Zählen beginnt, was auch durch das Leuchten des Displays angezeigt
wird. Wurde bei der Programmierung der Tarif CLUB befähigt, kann dies
durch den Schalter TARIFF eingegeben oder ausgeschlossen werden. Ist
der Tarif CLUB in Funktion erscheint auf der linken Seite der Anzeige ein
kleiner Punkt. Wird während dem Zählen mit der Spitze eines
Kugelschreibers in die Öffnung + gedrückt, kann man die Zeiten ersehen
und welcher Tarif von den 3 moglichen zur Zeit aktiv ist. Dieser wird durch
1, 2, oder 3 waagerechte Linien
wenn das Tablett mit ALLEN Kugeln eingefugt wurde. Zu diesem Zeitpunkt
wird der zu zahlende Betrag dem Totalisator zuaddiert. Wir erinnern daran,
daß der Totalisator die Anzahl der erfolgten Einheiten anzeigt und daß
dieser deshalb mit dem Geldwert einer Einheit multipliziert werden muß,
um die Totaleinnahme in Geld zu erhalten. Ab dem Zeitpunkt des Zahistops
wird der zu zahlende Betrag für 30 Sekunden angezeigt danach
erscheinen der Tag, die Uhrzeit und der Tarif, der in diesem Augenblick
aktiv ist. Wird gewünscht den letzten Betrag erneut anzuzeigen, genugt es
die Taste TARIFF zu betätigen. Um dem Totalisator anzuzeigen, ohne den
Schlüssel INSTALLATION zu verwenden, drückt man gleichzeitig mit den
Spitzen von 2 Kugelschreibern in die Offnungen (+) und (-).
BEFESTIGUNG AN DER WAND
Lösen Sie die beiden oberen Schrauben an der Voderseite, drehen Sie
den Schlüssels INSTALLATION
Sie danach das Taxameter an der Wand unter Verwendung der 3 Löcher
auf der Rückseite. Wird das Gerät in einer Konsole angebracht, reicht es
aus das untere Loch zu verwenden (in Zone Lade).
OPTIONAL
- INBETRIEBNAHME IN GEÖFFNETEM ZUSTAND
Ermöglicht die Wiederaufnahme des Zählens auch bei offener Luke (der
Schlüssel START PLAY muss umgedreht werden). Dadurch wird das
Abwechseln der Spieler vereinfacht, ohne jedesmal die Lade mit allen
Kugeln wieder hineinstecken zu müssen.
_
_ _ _ _ _
( )
. angezeigt. Der Zähistop erfolgt,
und ziehen ihn zu sich heran. Befestigen
- KOMMANDO BELEUCHTUNG
Entfernen Sie die 4 Schrauben an den beiden Seiten. Zum Lösen der
beiden unteren Schrauben muß die innere selbstschließende Mutter
festgehalten werden. Das, damit Sie nur durch den Besitzer des
Schlüssels INSTALLATION geöffnet werden kann. Ziehen Sie dann die
Verbindung der Karte ab und entfernen Sie den gesamten Deckel. Links
im Innenteil sind 2 Löcher angebracht, an denen der Mikrounterbrecher,
der die Beleuchtung steuert, befestigt wird.
Biegen Sie das Blech des Mikro so, daß es zusammen mit dem Mikro
rechts einschnappt, wenn das verschiebbare Blech nach vorne
gedrückt wird; halten Sie die Lade mit allen Kugeln im eingeschobenen
Zustand und drücken Sie durch den vorderen Zentralschlitz. Lassen Sie

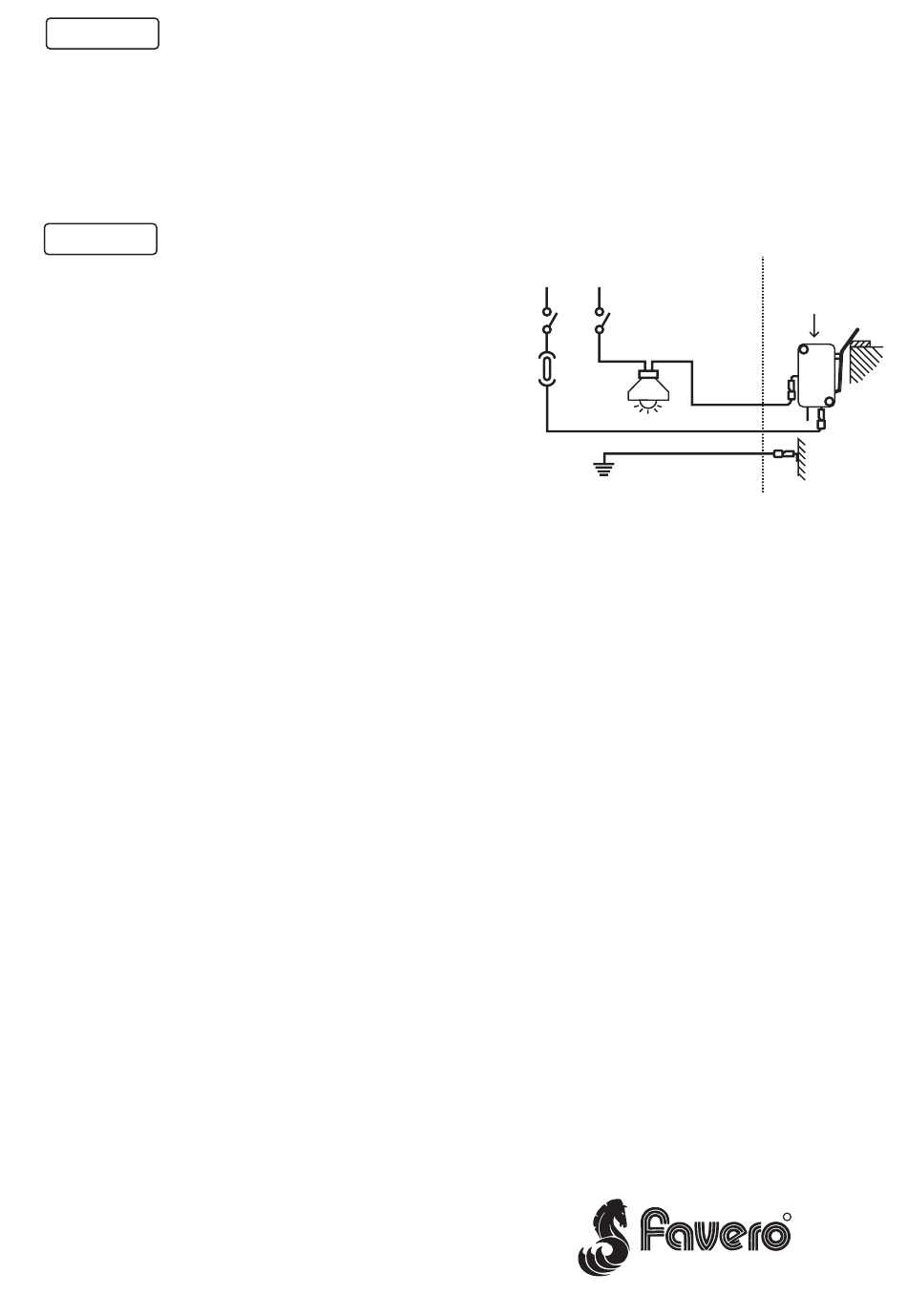

die folgende Verbindung durch einen Elektriker ausführen und
vergewissern Sie sich, daß das Metallgehäuse geerdet wird:
230 VAC (or 115 VAC)
VERSORGUNG BELEUCHTUNG
LAMP
ARTIKELNUMMERN
TIMER 3B
Art. 503 für CARAMBOLA 3 Kugeln Ø61,5 mm.
TIMER 3B
Art. 503A für Italiana 2 x Ø68 + 1 x Ø59 mm.
TIMER 4B
Art. 504 für 4 Kugeln Ø61,5 mm.
TIMER 9B
Art. 509 für 9 Kugeln 9 x Ø61,5 mm.
TIMER 9B
Art. 509A für 9 Kugeln 8 x Ø59 + 1 x Ø54 mm.
TIMER 16B
Art. 516 für POOL 16 x Ø57 mm.
TIMER 16B-52
Art. 516A für ENGLISH-POOL 16 x Ø50-52 mm.
(oder Art. 516 + Art. 446 verwenden).
TIMER 16B-68
Art. 516B für Russian Pyramid 16 x Ø68 mm.
TIMER 22B
Art. 522 für SNOOKER 22 x Ø52-54 mm.
TIMER Ping-Pong
Art. 502
Art. 446 STÄRKE 6mm für POOL Ø50-52 mm
(zusammen mit Art. 516 zu verwenden).
Art. +642 OPTIONAL BEDIENUNG DER BELEUCHTUNG.
Art. +641 OPTIONAL INBETRIEBNAHME IN
GEÖFFNETEM ZUSTAND.
Art. +640 TARIFZEITEN.
ELECTRONIC DESIGN
MICRO
SWITCH
COM
NO NC
CONNECT
TO METAL
zur Kontrolle von 2 Schlägern + Ball.
