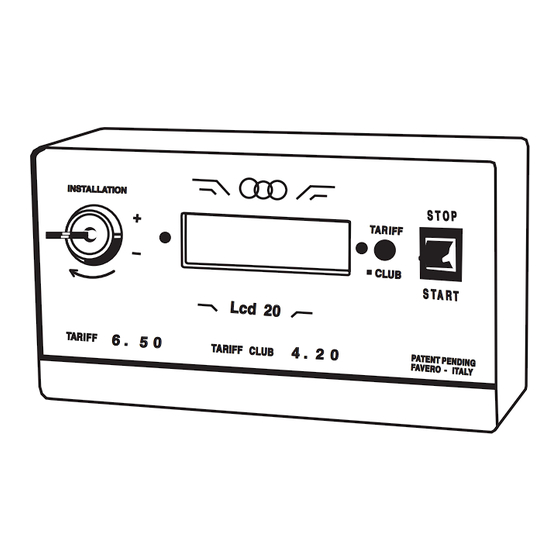

LCD20
PROGRAMMAZIONE
Per la programmazione girare la chiave
terminarla. Ci sono 6 fasi da programmare in successione:
1) CONTATORE TOTALIZZATORE
3) SIMBOLO MONETARIO
5) 1a TARIFFA ORARIA 6) 2a TARIFFA ORARIA (CLUB).
Per passare da una fase alla successiva usare il tasto
modificare il valore di ogni fase usare i tasti (+) e (–) entrando nei fori
con la punta di una penna. Si tenga presente che se il tassametro è in
conteggio, si può solo azzerare il totalizzatore ma non modificare gli
altri valori. Ecco come si presentano in successione le 6 fasi:
CONTATORE TOTALIZZATORE.
13345
1.
La lettera "C" seguita da un numero indica il
valore del contatore totalizzatore. Il
contatore visualizza il numero degli scatti avvenuti e poiché il valore di
uno scatto può essere programmato a piacere (vedi FASE 2), per
ricavare l'incasso totale in denaro si deve moltiplicare il valore del
contatore per il valore di uno scatto. Il totalizzatore conta fino a 99.999
scatti e poi riprende da zero. Per azzerarlo si deve premere il tasto (–)
con la punta di una penna. Se non si desidera proseguire con le
successive FASI di programmazione si deve rigirare la chiave
INSTALLATION. Questo sarà utile successivamente alla
programmazione, quando si desidera solamente accedere al
totalizzatore. Per passare alla FASE 2 premere il tasto
Nelle programmazioni successive l'apparecchio non deve essere nello
stato di conteggio denaro.
0.05 VALORE MONETARIO Dl UNO SCATTO.
2.
È il valore in denaro che viene aggiunto
all'importo da pagare ad ogni intervallo di
tempo. Esso dipende dalla valuta monetaria di ogni nazione. I valori
scatto disponibili sono: 0,05 - 0,10 - 0,20 - 0,50 - 1 - 2 - 5 - 10 - 20 - 50 -
100. Ex. per l'EURO 0,05, USA 0,10, RUSSIA 1, GIAPPONE 10.
Usare i tasti (+) e (–) per selezionare un valore.
Per passare alla fase successiva premere TARIFF.
SIMBOLO MONETARIO. È il carattere che
E
3.
deve apparire davanti all'importo da pagare.
I caratteri disponibili sono: C d E F L P S t Y
oppure "nessun carattere". Si può impostare un simbolo usando i tasti
(+) e (–). Per passare alla fase successiva premere TARIFF.
0.05 TARIFFA DI INIZIO GIOCO. (15 valori
4.
selezionabili). È un importo fisso che viene
addebitato ad ogni inizio gioco in aggiunta
alla tariffa oraria. Usare i tasti (+) e (–) per impostare tale valore.
Per passare alla fase successiva premere TARIFF.
1a TARIFFA ORARIA.
6.00
5.
(variabile da 10 a 500 scatti ora). Per
variarla usare i tasti (+) e (–)
premuti per variare velocemente. Per passare alla fase successiva
premere TARIFF.
2a TARIFFA ORARIA (CLUB).
6.00
6.
(da 10 a 500 scatti ora). È identificata dal
punto decimale che appare sulla sinistra del
display. Per variarla usare i tasti (+)
TARIFF o girare la chiave sinistra.
BATTERIA AL LITIO
La batteria al litio interna alimenta tutta la parte elettronica
riguardante il conteggio e la visualizzazione. La sua durata tipica
è di 10 anni (minimo. 8 anni). Negli ultimi suoi 2-3 mesi di vita si
noterà un affievolimento del display e sarà quindi necessaria la
sua sostituzione. La sconnessione o l'esaurimento della batteria
provoca la perdita dei dati.
R
ITALIANO
INSTALLATION. Lo stesso per
2) VALORE DI UNO SCATTO
4) TARIFFA DI INIZIO GIOCO
TARIFF.
e (–). Per terminare premere
ATTENZIONE: Pericolo di esplosione se la batteria non viene
sostituita in modo corretto. Sostituire solo con un tipo uguale o
equivalente. Non gettare la batteria scarica, ma inserirla negli
appositi contenitori per lo smaltimento.
TARIFF. Per
FUNZIONAMENTO
Posizionando l'interruttore in
anche dal lampeggio del display. In qualunque momento si può
scegliere fra 2 tariffe orarie con il pulsante
tariffa, chiamata tariffa
dall'apparizione del punto decimale sulla sinistra del display e può
essere utile per le ore di punta o per membri
che ci sia una tariffa unica basta programmare le 2 tariffe uguali.
L'arresto del conteggio avviene posizionando l'interruttore in
In questo momento l'importo da pagare è addizionato al totalizzato-
re. Si ricordi che il totalizzatore segnala il numero degli scatti
avvenuti, e quindi bisogna moltiplicarlo per il valore di uno scatto per
avere l'incasso totale in denaro. Per visualizzare il totalizzatore
senza l'uso della chiave
penne su entrambi i fori + e – contemporaneamente.
Il modello LCD20/B, oltre ad avere tutte le caratteristiche del modello
LCD20, ha un alloggio per un pallino (Ø 35-40 mm).
Levando il pallino parte il conteggio; rimettendolo nel suo alloggio il
conteggio si ferma e rimane visualizzato l'importo da pagare.
COLLEGAMENTO PER ACCENSIONE LUCI
Svitare le 2 viti in alto sul frontale, girare la chiave
tirare a se. Utilizzare i contatti della morsettiera posta vicino
all'interruttore come se fossero quelli di un interruttore esterno.
ATTENZIONE.
all'impianto di terra.
La corrente sul carico non deve superare 1 Amp. e quindi la max.
potenza applicabile è di 220 Watt con 230Vac e 110 Watt con 115Vac.
(Max. 2,5 Amp. con carico resistivo).
Per potenze maggiori rivolgersi ad un elettricista per l'installazione di un
. Tenerli
relè di potenza adeguato.
Far eseguire da un elettricista il seguente collegamento assicurandosi
che venga collegata la carcassa metallica a terra. (Fig.1)
START
CLUB ,
quando è in funzione si identifica
INSTALLATION
LCD20/B
LCD20/L
È NECESSARIO collegare la scatola metallica
L C D 2 0 / L
inizia il conteggio indicato
TARIFF .
La seconda
CLUB . Se si desidera
STOP .
premere con le punte di 2
INSTALLATION e
F i g . 1
FUSE 1,6 Amp.
230 Vac
or
115 Vac
L A M P.
