6.2 Anschlussarten

6.1 Anschluss des Twin Receivers:
Der HD Extreme Twin ist ein Receiver für den Empfang von digitalen TV- und Radiosendern
via Satellit. Gleichzeitiges Aufnehmen und Ansehen eines anderen TV- Programm ist dank des
eingebauten Twin-Tuners möglich.

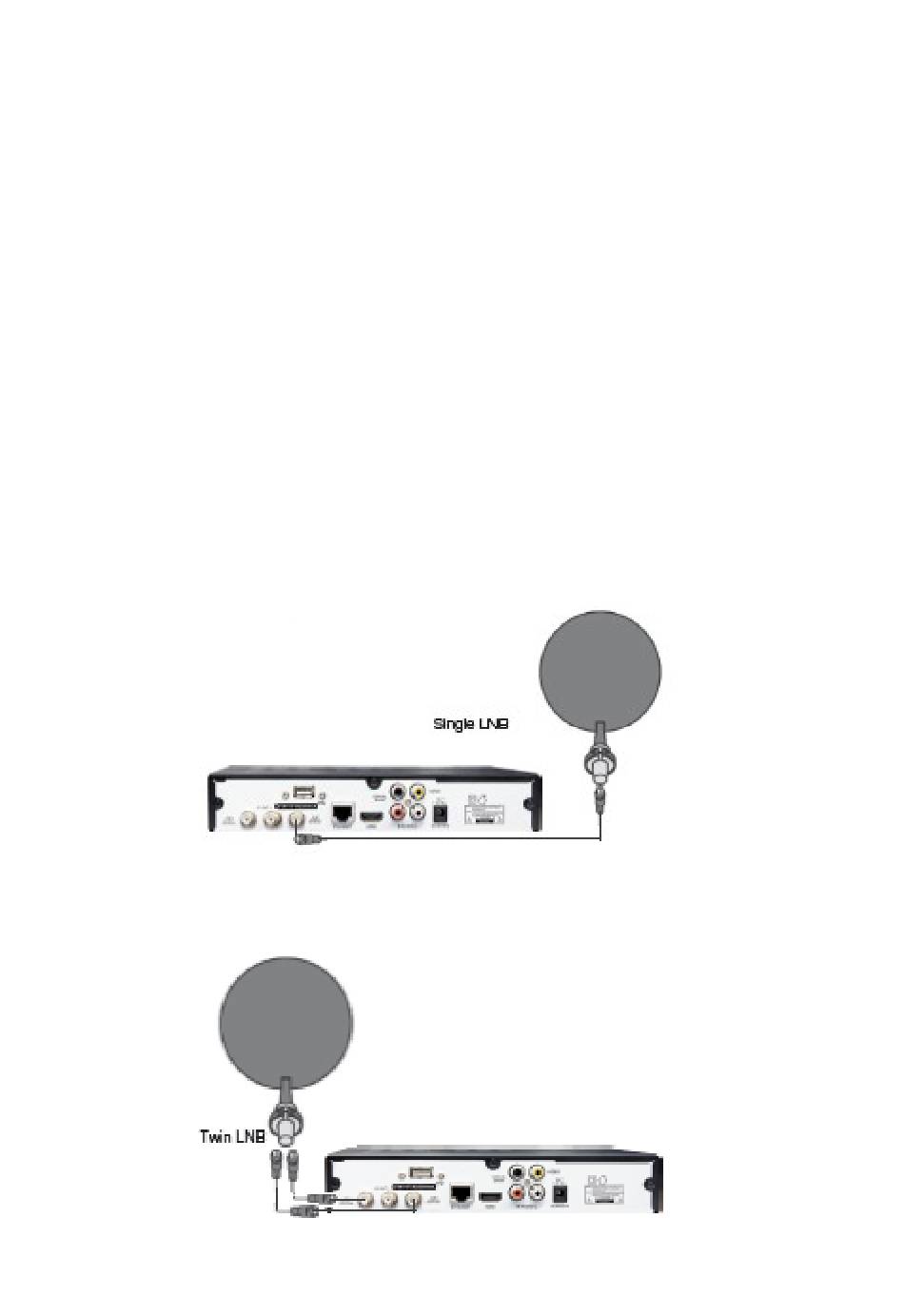

Anschlussmöglichkeiten des Twin-Tuners an eine Sat-Antenne:
Um die Twin-Funktion für eine Aufnahme eines Programms und das Ansehen eines anderen
Programms zu nutzen, verbinden Sie ein Twin-LNB mit zwei Leitungen oder einen
Multischalter mit zwei Leitungen. Sie können auch zwei Single-LNBs mit unterschiedlichen
Ausrichtungen jeweils mit einer Leitung mit dem Receiver verbinden.
Verbinden Sie die zwei Koaxialleitungen mit dem IF IN 1 und mit dem IF IN 2.
Wählen Sie nun im Menü den Punkt "Einstellungen - Installationen", geben Ihr Kennwort ein
und wählen Sie danach den Punkt „ Antennenanschluss" aus.
Single:
Diese Einstellung verwenden Sie, wenn Sie ein Single LNB angeschlossen haben und
Programme von einem Transponder aufnehmen und ein anderes Programm vom gleichen
Transponder sehen möchten.
Dual (Gleich):
Diese Einstellung verwenden Sie, wenn Sie ein Twin LNB nutzen, das auf einen Satelliten
ausgerichtet ist oder Sie einen Multischalter angeschlossen haben.
