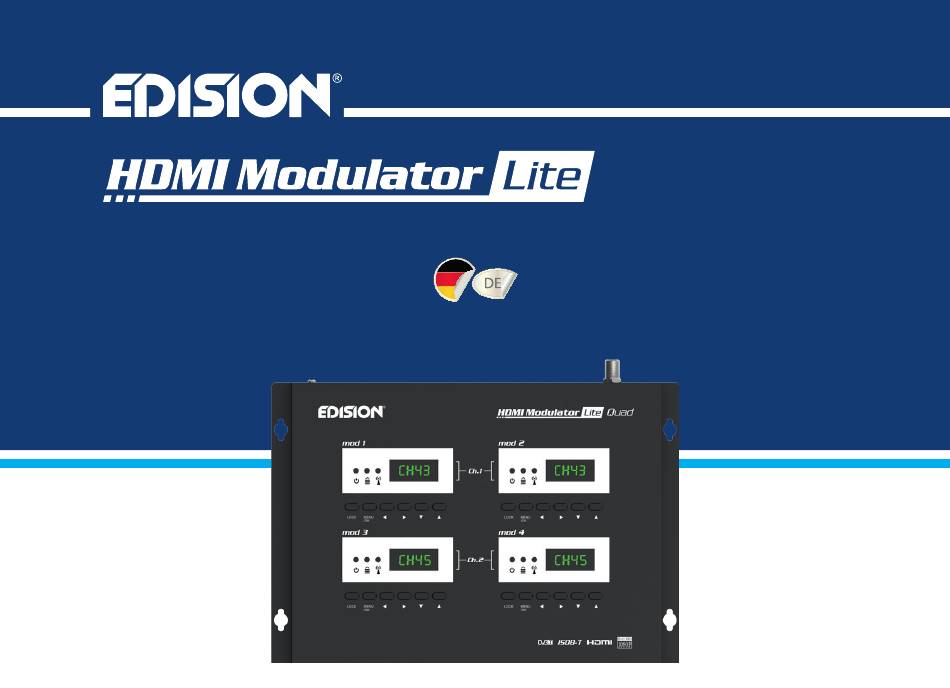

- Seite 1 Quad Digital Quad HDMI Modulator to 2 x DVB-T or ISDB-T MPEG4 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
►SCHNELLE PRE-CONFIG-FUNKTION / ►RF SPEZIFIKATIONEN ........ 4 50 ID’S AUSWÄHLBAR ......13 ►ANSCHLUSS & BETRIEB ......5 ►FEHLERBEHEBUNG ......... 14 ►VERPACKUNGSINHALT ......6 ►INSTALLATIONSBEISPIEL ......15 ►HAUPTMENÜ ..........8 - 9 Das CE-Zertifikat des Produktes finden Sie auf unserer Website unter: https://www.edision.gr/en/support... -
Seite 3: Einführung
►EINFÜHRUNG Der Digitale HDMI Modulator lite QUAD ist äußerst flexibel und kann bis zu 4x HDMI Signale wie (z.B. von Sat-Receivern, PCs, Notebooks, Überwachungskameras, DVD/Blu-ray Player, Digital Signage usw.) auf DVB-T oder ISDB-T MPEG4 konvertieren. Die digitale HD bis zu 1080p Eingangssignale bleiben hier vollständig erhalten, die RF-Ausgangskanäle können hiermit von HD DVB-T oder ISDB-T Receivern oder... -
Seite 4: Technische Spezifikationen
►TECHNISCHE SPEZIFIKATIONEN Prozessor 4 x 200MHZ 32Bits RISC Speicher 4 x DDRII 16bit 512Mbits (Embedded) & NOR Flash 32Mbit HDMI Eingang 4 x HDMI v1.4a USB-Typ 4 x USB 2.0 HOST, Fat32 Unterstützung Energieverbrauch 20W max, 100-240V AC zu DC Adapter 12V 3A Video-Encoder MPEG1, MPEG2 MP@HL, MPEG4 SP@L3 to ASP@L5, MPEG4 AVC HP@level4.1, MP@level4.1... -
Seite 5: Anschluss & Betrieb
►ANSCHLUSS & BETRIEB 1. Verbinden Sie ein bis zu 4 HDMI-Kabel vom Ihrer HDMI-Quelle mit dem HDMI Modulator lite QUAD. HDMI Eingänge HD in 1, 2, 3, 4 2. Verbinden Sie ein RF-Kabel von dem RF Ausgang mit Ihrem RF-Netzwerk 3. -
Seite 6: Verpackungsinhalt

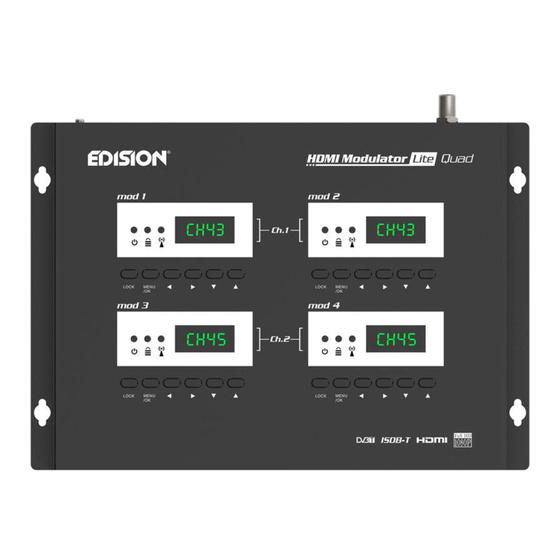

►VERPACKUNGSINHALT 1. HDMI Modulator lite QUAD 2. Netzteil 3. Montageschrauben 4. Bedienungsanleitung TASTENSPERRE Drücken Sie einmal die Taste TASTENSPERRE und wenn die grüne LED leuchtet, ist die Tastatur gesperrt. Drücken Sie noch einmal, um zu entsperren. LOCK MENU HDMI SIGNAL /O K Verbinden Sie das HDMI-Kabel mit HD IN sobald die grüne LED leuchtet, ist das Signal aktiv. - Seite 7 ►VORDERSEITE HDMI MODULATOR LITE QUAD...
-
Seite 8: Hauptmenü
►HAUPTMENÜ Um die Hauptmenüoptionen aufzurufen, drücken Sie einmal die Taste Menu/OK und verwenden Sie die Links - oder Rechts - Taste im Hauptmenü zu navigieren für jeden Modulator Display separat. (MOD1, MOD2, MOD3, MOD4) Der MOD1 & MOD2 konvertieren ein COFDM DVB-T oder ISDB-T MUX mit 2 Fernsehkanäle z.B. - Seite 9 CH: Zeigt den aktuellen RF Ausgangs FACT: Um die Werkseinstellungen Kanal an. Verwenden Sie die Tasten wieder her zu stellen drücken Sie Oben & Unten, um dem gewünschten Taste Oben. RF Ausgangs Kanal auszuwählen. CFG: Konfiguration exportieren. Drücken Sie die Taste Oben, um ID: Zeigt die aktuelle ID an.
-
Seite 10: Konfiguration Exportieren (Cfg)
►KONFIGURATION EXPORTIEREN (CFG) Für erweiterte Konfiguration des HDMI Modulator lite QUAD müssen Sie die Konfigura- tionsdatei separat für jedes Modulator Display (MOD1, MOD2, MOD3, MOD4) erst in ein USB-Stick exportieren, die Datei mit dem PC modifizieren und in den gewünschten Modulator wieder importieren. - Seite 11 Konfigurationsdatei Details (jedi_config.txt) <Eigenschaft>Wert<Eigenschaft> Beschreibung: Zulässige Werte <constellation>2<\constellation> Constellation: 0 QPSK, 1 16QAM, 2 64QAM <channel>43<\channel> RF channel: DVB-T 05-12 & 21-69 ISDB-T 07-13 & 14-69 <bandwidth>8000<\bandwidth> Channel Bandwidth: 6000, 7000, 8000 KHz <FEC>2<\FEC> FEC: 0: 1/2, 1: 2/3, 2: 3/4, 3: 5/6, 4: 7/8 <FFT>1<\FFT>...
-
Seite 12: Konfiguration Importieren (Cfg)
(pro Modulator, insgesamt 2 x 9000) 8MHZ = von 0 bis 10000 (pro Modulator, insgesamt 2 x 10000) Network Name, Max 12 characters allowed <Netname>EDISION<\Netname> <TV _ Standard>0<\TV _ Standard> TV Standard: 0 DVB-T, 1 ISDB-T ►KONFIGURATION IMPORTIEREN (CFG) Um die Konfigurationsdatei jedi_config.txt separat für jedes Modulator Display (MOD1, MOD2, MOD3, MOD4) zu importieren, müssen die Datei in den ROOT* eines USB-Sticks... -
Seite 13: Schnelle Pre-Config-Funktion / 50 Id's Auswählbar
►SCHNELLE PRE-CONFIG-FUNKTION / 50 ID’S AUSWÄHLBAR Diese Funktion ermöglicht Ihnen, den HDMI Modulator lite QUAD problemlos und schnell im Betrieb zu nehmen. Es werden automatisch alle entsprechenden ID* Einstellungen vorgenommen um eine bequemere Installation, einfach und zu jeder Zeit anzupassen. Diese Funktion ist sehr Hilfreich, wenn Sie mehrere Modulatoren in einer Installation im Betrieb nehmen. -
Seite 14: Fehlerbehebung
Der Ton ist nicht mit dem Video synchronisiert • Bitte passen Sie die Werte im (CFG-File) PCR-GAP an, bis Sie die perfekte Audio-Video Synchronisation haben Für weitere Fragen oder erweiterte Fehlersuche wenden Sie sich bitte an unseren technischen Support unter support@edision.gr... -
Seite 15: Installationsbeispiel
2 WAY RF SPLITTER HD IN 1 HD IN 2 HD IN 1 HD IN 2 LOCK MENU LOCK MENU LOCK MENU LOCK MENU LOCK MENU LOCK MENU LOCK MENU LOCK MENU HD IN 3 HD IN 4 HD IN 3 HD IN 4... - Seite 16 . e d i s i o n . d e EDISION HELLAS LTD • FARMAKEIKA - 57001 N. RYSIO • THESSALONIKI - GREECE...
