- Seite 1 HDMI Modulator single DVB-T High Definition Genuss… überall! Bedienungsanleitung...
- Seite 3 HDMI to DVB T Modulator Bedienungsanleitung...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Hinterseite 2. Anschluss 3. Vorderseite 4. Funktionen 4.1 Einstellungen 5. Technische Daten... -
Seite 5: Hinterseite

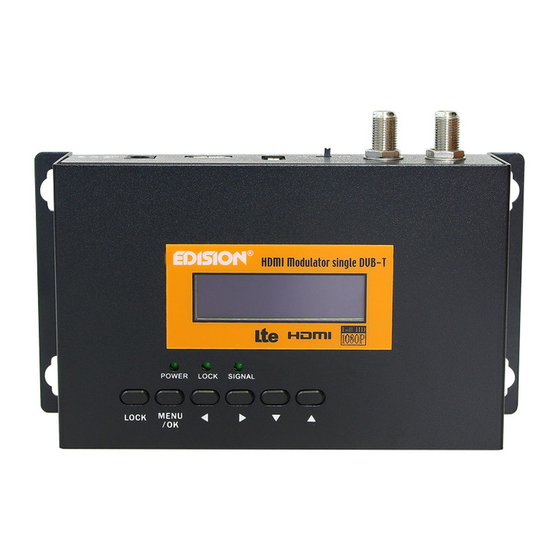

1. Hinterseite 1.RF OUT: Ausgang RF, Mischung mit dem Signal vom RF IN. 2.RF IN : Anschluss Signals RF für Mischung. 3.LTE switch: Schalter des Filters 4G LTE ON/OFF. „ON“ > mit Filter 4G – LTE, „OFF“ > ohne Filter 4G-LTE. 4.USB : USB Port 2.0, für USB-Verbindungen mit dem Gerät. -
Seite 6: Anschluss
2. Anschluss Verbindung des Einganssignals mit dem HDMI IN-Port. Verbindung RF OUT mit dem Gerät. 3. Vorderseite 1. Sicherung: Zwei Funktionen: 1. „Schließen“ der Tasten Drücken Sie die Taste „LOCK“ und aktivieren Sie die Tastensperre, das entsprechende Led-Licht leuchtet. Beim zweiten Mal Drücken wird sie wieder deaktiviert. -
Seite 7: Funktionen
2. MENÜ/OK: Wenn diese Taste einmal gedrückt wird > „MENÜ“. Beim zweiten Mal Drücken > „OK“ 3. « » Links: Auswahl des vorherigen Feldes. 4. « » Rechts: Auswahl des nächsten Feldes. 5. « » Unten: Auswahl des nächsten Feldes nach unten. 6. - Seite 8 4.1.2 Einstellungen (Constellation), FEC, FFT, Guard Interval, RF Level, Audio Bit Rate. Audio Format. Drücken Sie die „MENÜ/OK“ – Taste, anschließend wählen Sie das gewünschte Feld mithilfe der ‘‘ ’’ (links) oder ‘‘ ’’ (rechts)– Tasten. Benutzen Sie die Tasten ‘‘...
-
Seite 9: Ausschalten Des Bildschirmes Oled
4.1.4 LCN Einstellung, Name des Netzwerks, Audio pid, Video pid, Pmt pid, Nummer des Programms, Video Bit rate. Drücken Sie die „MENÜ/OK“, – Taste, anschließend mithilfe der Tasten ‘‘ ’’ und ‘‘ ’’, wählen Sie das gewünschte Feld zum Bearbeiten. Z.b. Einstellung LCN: Drücken Sie ‘‘... -
Seite 10: Software-Update
4.1.7 Speichern der Einstellungen auf USB. Drücken Sie die “MENÜ/OK“ – Taste, um mit den Einstellungen zu beginnen. Mithilfe der Tasten ‘‘ ’’ ‘‘ ’’ wählen Sie “Save to Usb“. Drücken Sie die Taste ‘‘ ’’ um mit dem Speichern zu beginnen. Wenn der Prozess durchgeführt worden ist, erscheint auf dem Bildschirm die Meldung “Success!“.. -
Seite 11: Technische Daten
5. Technische Daten Kategorie Bezeichnung Merkmale Host CPU: 200MHZ 32Bits RISC Processor Security Processor :200Mhz Processor frequency 32Bits Audio Processor:200MHZ 32Bits DDRII 16bit 512Mbitsx1 (Embedded) Memory Memory NOR Flash 32Mbit x 1 Flash ISO/IEC 11172-2 MPEG1 ISO/IEC 13818-2 MPEG2 MP@HL Encoder ISO/IEC 14496 MPEG4 compliant Support SP@L3 to... - Seite 12 Resolution 1080i,up to 1080p@30FPS MPEGI layer1/2, MPEGII Layer II Audio Audio encoder AAC LC, HE-AAC v1/V2 (2- 174~233MHZ(VHF III) ,470 - Output frequency range 858 [MHz](UHF) Output impedance 50 [ ] Input impedance (Loop to 50 [ ] Output) Forward Error Correction 1/2,2/3,3/4, 5/6, 7/8 (FEC) Guard Interval...
- Seite 13 More than 35dB at Maximum RF Level output RF Input (LOOP to Output) Impedence:50 Ohm Input type: F-type female Impedence:50 Ohm RF Output Output type: F-type female USB Connector (software Number: 1 upgrade) LTE(Long Term ON/OFF Evolution)Filtering switch Cut Off Frequency: 790MHZ Number: 1, High Definition Rear HDMI Input...
- Seite 14 Buttons OK,LOCK Channel Name etc. Adapter Input:100~240V Power supply unit type AC,Output:DC 12V/2.0A Power Power consumption in Supply < 10W normal working mode Demensi 164(W)X104(D)X41(H)mm Mechani Design Material Metal cabinet and 2 layers With enough heat radiation PCB structure holes on cabinet structure...
